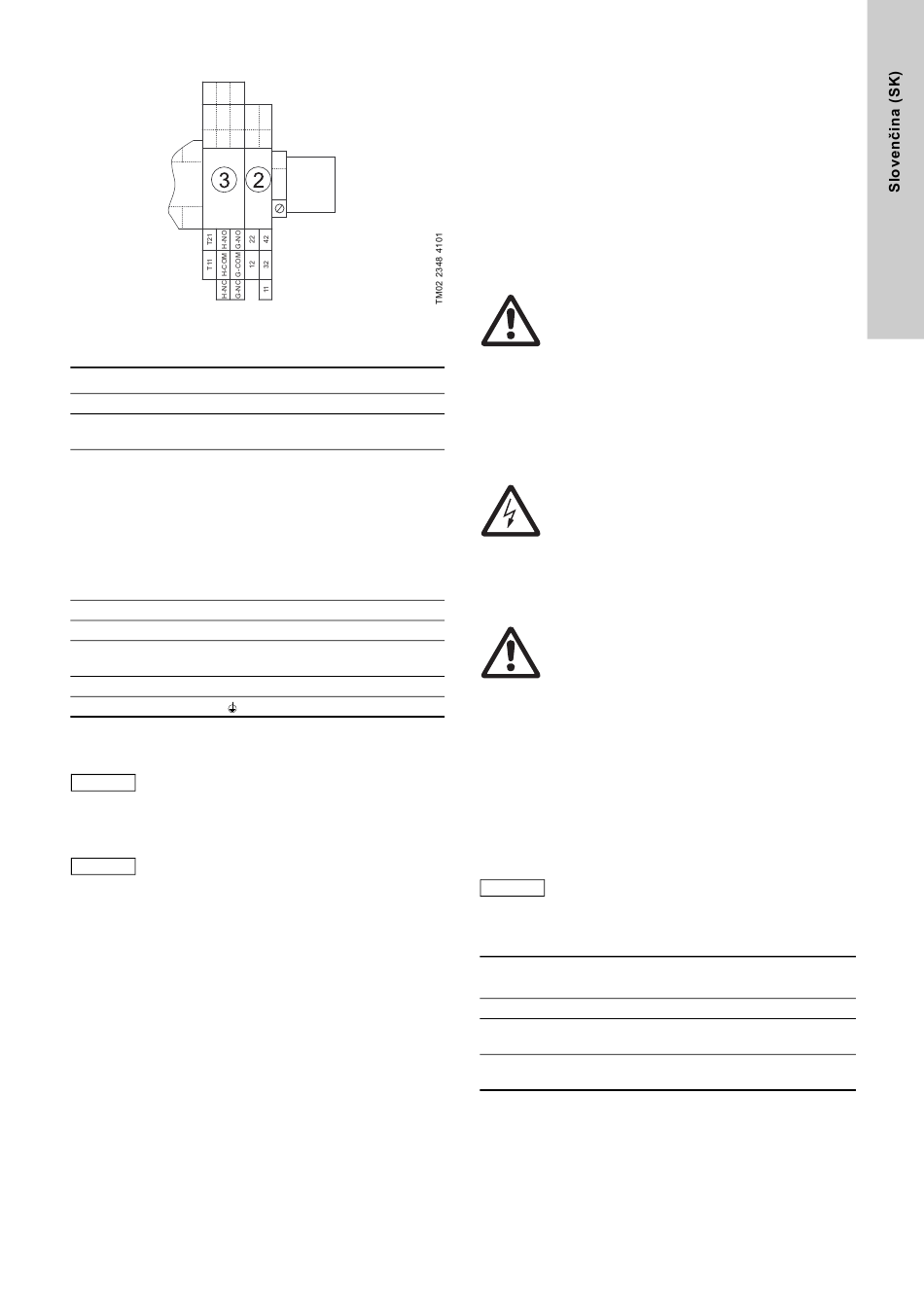

Obr. 2 ukazuje svorky uvedené pod položkami 2 a 3.
Obr. 2
Kľúč k symbolom na obr.1 a 2:
Pol. Popis
1 Modul CU 213.
Svorkovnica pre hladinové vstupy
2
(11-12, 22, 32 a 42).
Svorkovnica obsahujúca:
• Vstup pre PTC rezistor / termospínač motora
(T11-T21),
• vstup pre termospínač motora (T11-T21),
3
• výstup pre externú poplašnú signalizáciu vysokej
hladiny (H-NC, H-COM, H-NO) (len u niektorých
verzií),
• výstup pre externú poplašnú signalizáciu celkovej
poruchy (G-NC, G-COM, G-NO).
4 Relé ochrany motora (inštalované kontakty a termorelé).
5 Svorkovnica pre prívod elektrického prúdu.
Držiaky poistiek ovládacieho obvodu
6
(1 až 3 podľa použitej napäťovej, príp. prúdovej verzie).
9 Káblové priechodky Pg.
10 Uzemňovacia tyč ( PE ).
Ak vzdialenosť medzi riadiacou jednotkou a šachtou
je väčšia ako 20 metrov, neodporúčame používať
elektródy, inak môžu nastať problémy s hodnotou
Dôležité
signálu vysielaného späť do riadiace jednotky.
V týchto prípadoch sa odporúča použiť plavákové
vypínače.
Dĺžka prepojovacích káblov medzi riadiacou
jednotkou a plavákovými spínačmi môže byť až 100
Dôležité
metrov.
4. Systémy s 2 hladinami (3 elektródami)
Popis (viď tiež strana 261):
Čerpadlo je ovládané výškou hladiny v čerpacej šachte.
• Čerpadlo sa spustí hneď, ako elektróda, pol. 1, zaregistruje
kvapalinu.
• Ak elektróda, pol.1, už neregistruje kvapalinu, aktivuje sa
systém odloženia zastavenia (dá sa nastaviť). Po uplynutí
doby odloženia zastavenia sa čerpadlo vypne.
• Horná elektróda, pol. 2, aktivuje systém poplašnej signalizácie
vysokej hladiny.
Varovanie
Pred zahájením akýchkoľvek prác na čerpadlách
používaných na čerpanie kvapalín, ktoré by mohli
predstavovať zdravotné riziko, je tieto čerpadlá,
šachty atď. potrebné najskôr dôkladne vyčistiť
a odvetrať podľa miestnych predpisov.
Pred pripojením LC 110 alebo prácami na
čerpadlách, šachtách atď. sa uistite, že napájacie
napätie bolo vypnuté a že nemôže byť náhodne
zapnuté.
4.1 Elektrické pripojenie
Systémy s 2 hladinami (3 elektródami), strana 261.
Varovanie
Pred spustením prevádzky systému vypnite napájací
zdroj a sieťový spínač zaistite v polohe 0.
Pred začiatkom prác na čerpadle musia byť
odpojené všetky externé zdroje napájacieho napätia
pripojené k systému.
Obrázok 1 na obrázku 261 znázorňuje všetky elektrické
zapojenia nutné na pripojenie riadiacej jednotky LC 110 pre
2 hladiny (3 elektródy) .
Varovanie
Riadiaca jednotka LC 110 musí byť pripojená podľa
platných noriem a predpisov pre danú aplikáciu.
Prevádzkové napätie a kmitočet (frekvenciu) uvádza typový štítok
riadiacej jednotky. Skontrolujte, či je riadiaca jednotka vhodná pre
prevádzku pri elektrickej energii, ktorú chcete použiť.
Všetky káble / vodiče musia byť umiestnené cez Pg káblové
priechodky a tesnenia (IP65).
Maximálna hodnota predradeného istenia je uvedená na typovom
štítku riadiacej jednotky.
Pokiaľ to vyžadujú miestne predpisy, musí sa použiť externý
sieťový vypínač.
Ak je pripojený PTC rezistor / termospínač motora,
treba odstrániť prepojku zapojenú výrobcom (svorky
T11-T21). Pre správnu inštaláciu PTC rezistora /
Pozor
termospínača motora viď inštalačný a prevádzkový
návod čerpadla.
Kľúč k symbolom uvedeným na obr.
Pol. Popis
R Referenčná elektróda.
Elektróda pre zapínanie a vypínanie
1
čerpadla.
Elektróda pre systém poplašnej
2
signalizácie vysokej hladiny.
1 na str. 261:
Svorka
číslo
11
12
32
231
