17. Systémy pre plne riadenú prevádzku so
4 hladinami (5 elektródami)
Popis (viď tiež strana 267):
Čerpadlá sú riadené od hladiny kvapaliny v čerpacej šachte.
• Elektróda, pol. 3, zapína prvé čerpadlo.
• Elektróda, pol. 4, zapína ďalšie čerpadlo.
• Elektróda, pol. 2, vypína predposledné čerpadlo, a elektróda,
pol. 1, vypína posledné čerpadlo. Je možné nastaviť
"odloženie zastavenia", ktoré oneskorí vypnutie čerpadiel.
• Čerpadlá pracujú v striedavom prevádzkovom režime.
Varovanie
Pred zahájením akýchkoľvek prác na čerpadlách
používaných na čerpanie kvapalín, ktoré by mohli
predstavovať zdravotné riziko, je tieto čerpadlá,
šachty atď. potrebné najskôr dôkladne vyčistiť
a odvetrať podľa miestnych predpisov.
Pred pripojením LCD 110 alebo prácami na
čerpadlách, šachtách atď. sa uistite, že napájacie
napätie bolo vypnuté a že nemôže byť náhodne
zapnuté.
17.1 Elektrické pripojenie
Systémy pre plne riadenú prevádzku so 4 hladinami
(5 elektródami), strana 267.
Varovanie
Pred spustením prevádzky systému vypnite napájací
zdroj a sieťový spínač zaistite v polohe 0.
Pred začiatkom prác na čerpadle musia byť
odpojené všetky externé zdroje napájacieho napätia
pripojené k systému.
Obrázok 7 na obrázku 267 znázorňuje všetky elektrické
zapojenia nutné na pripojenie riadiacej jednotky LCD 110 pre
plne riadenú prevádzku pre 4 hladiny (5 elektród) .
Varovanie
Riadiaca jednotka LCD 110 musí byť pripojená podľa
platných noriem a predpisov pre danú aplikáciu.
Prevádzkové napätie a kmitočet (frekvenciu) uvádza typový štítok
riadiacej jednotky. Skontrolujte, či je riadiaca jednotka vhodná pre
prevádzku pri elektrickej energii, ktorú chcete použiť.
Všetky káble / vodiče musia byť vedené cez Pg káblové
priechodky a tesnenia (IP65).
Maximálna hodnota predradeného istenia je uvedená na typovom
štítku riadiacej jednotky.
Pokiaľ to vyžadujú miestne predpisy, musí sa použiť externý
sieťový vypínač.
Ak je pripojený PTC rezistor / termospínač motora,
treba odstrániť prepojku zapojenú výrobcom (svorky
T11-T21). Pre správnu inštaláciu PTC rezistora /
Pozor
termospínača motora viď inštalačný a prevádzkový
návod čerpadla.
Kľúč k symbolom uvedeným na obr.
Pol. Popis
R Referenčná elektróda.
Elektróda pre zastavenie posledného
1
čerpadla.
Elektróda pre zastavenie predposledného
2
čerpadla.
3 Elektróda pre zapnutie prvého čerpadla.
4 Elektróda pre zapnutie ďalšieho čerpadla.
7 na str. 267:
Svorka
číslo
11
12
22
32
42

17.2 Nastavenie

Systémy pre plne riadenú prevádzku so 4 hladinami
(5 elektródami), strana 267.

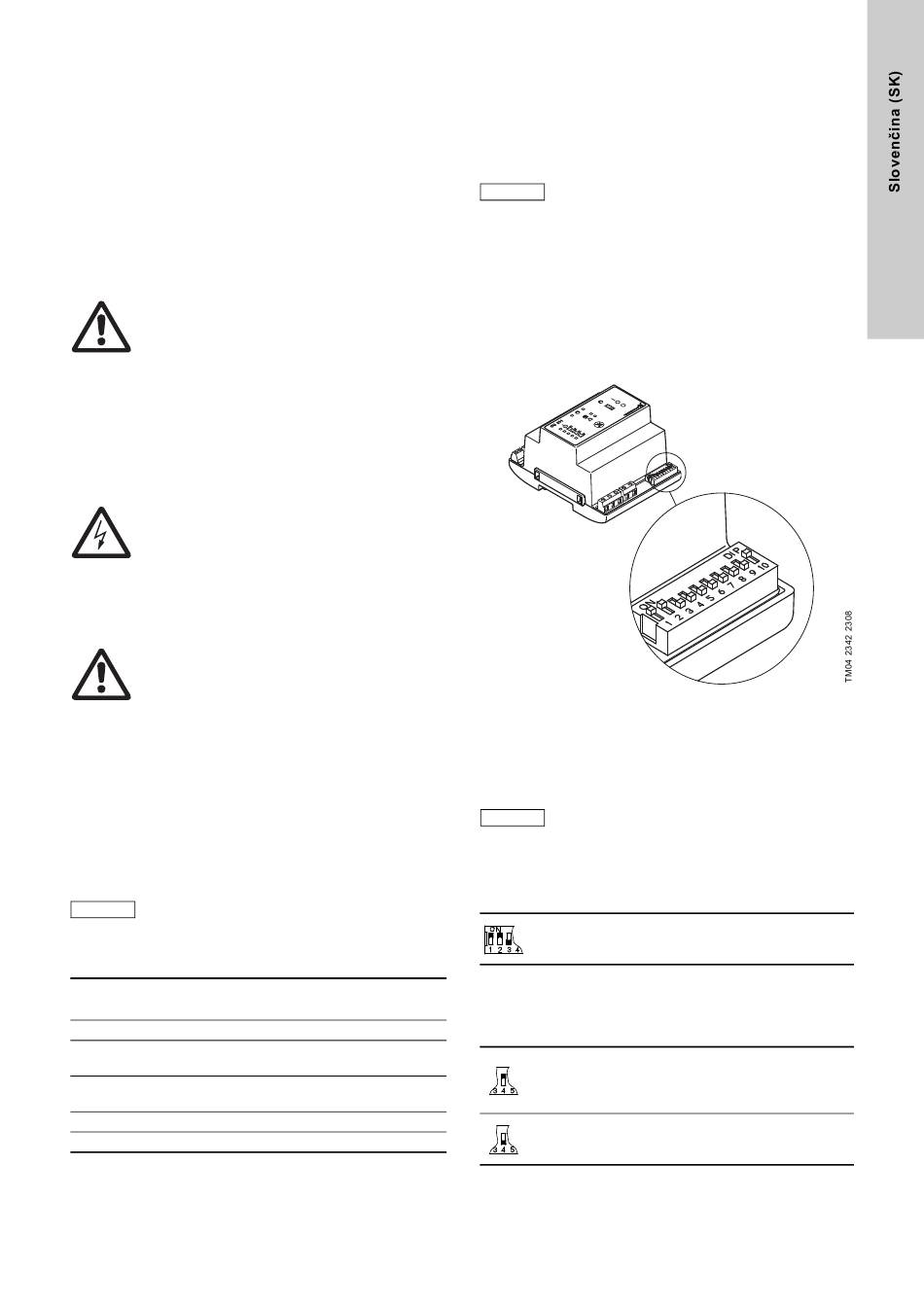

Modul CU 214 je vybavený 10-pólovou spínacou lištou DIP
umiestnenou v pravom dolnom rohu, viď obr. 17.
Pred nastavením DIP spínacej lišty musí byť vypnuté
napájacie napätie po dobu aspoň 1 minúty na
jednotke, aby bola zaistená správna konfigurácia pri
Pozor
opätovnom uvedení do prevádzky po vykonanej
zmene DIP spínacej lišty.
Jednotlivé spínače spínacej lišty DIP umožňujú nasledovné
nastavenia:
• zvolenie odloženého štartu a automatickej skúšobnej
prevádzky (spínač 4),
• nastavenie odloženého zastavenia (spínače 5, 6 a 7)
• zvolenie automatického resetu (vynulovania) poruchovej
signalizácie (spínač 9)
• zvolenie automatického reštartu (spínač 10).
Obr. 17
Spínaciu lištu DIP nastavte podľa obr. 17.
Každý jednotlivý spínač DIP spínacej lišty (1 až 10) sa dá
nastaviť do polohy OFF (VYP) alebo ON (ZAP).
Spínacia lišta DIP nesmie byť nastavená v inej
Dôležité
kombinácii, ako je uvedené v tomto odseku.
Spínače 1 až 10 nastavte nasledovne:
• Spínače 1, 2 a 3, typ aplikácie:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Toto nastavenie určuje aktuálny typ aplikácie
(pre plne riadenú prevádzku pre 4 hladiny (5 elektród),
strana 267).
• Spínač 4, odložený štart a automatická skúšobná prevádzka
(iba v prípade záložnej batérie):
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Pri tomto nastavení je štart odložený v rozsahu od 0 do
255 sekúnd (náhodne) po zapnutí elektrického
napájania, ak hladina kvapaliny je dostatočne vysoká.
Automatická skúšobná prevádzka každých 24 hodín.
Po zapnutí elektrického napájania sa čerpadlo ihneď
zapne, ak hladina kvapaliny je dostatočne vysoká.
Bez automatickej skúšobnej prevádzky.
