4.2 Настройване
Системи с 2 нива (3 електрода), стр. 261.
Модулът CU 213 има 10-полюсен DIP превключвател,
разположен в долния десен ъгъл, вижте фиг. 3.
По време на настройването контролерът трябва
да остане извън електрическата верига за поне 1
минута, за да се гарантира правилно
Внимание
конфигуриране по време на пуска след промяна
на настройките на DIP превключвателя.
Настройките на DIP превключвателя предлагат следните
възможности:
• задаване на закъснение при старт и автоматичен тестов
пуск (превключвател 4),
• задаване на закъснение при стоп (превключватели 5, 6 и 7)
• задаване на автоматично нулиране на алармата
(превключвател 9),
• задаване на автоматично рестартиране
(превключвател 10).

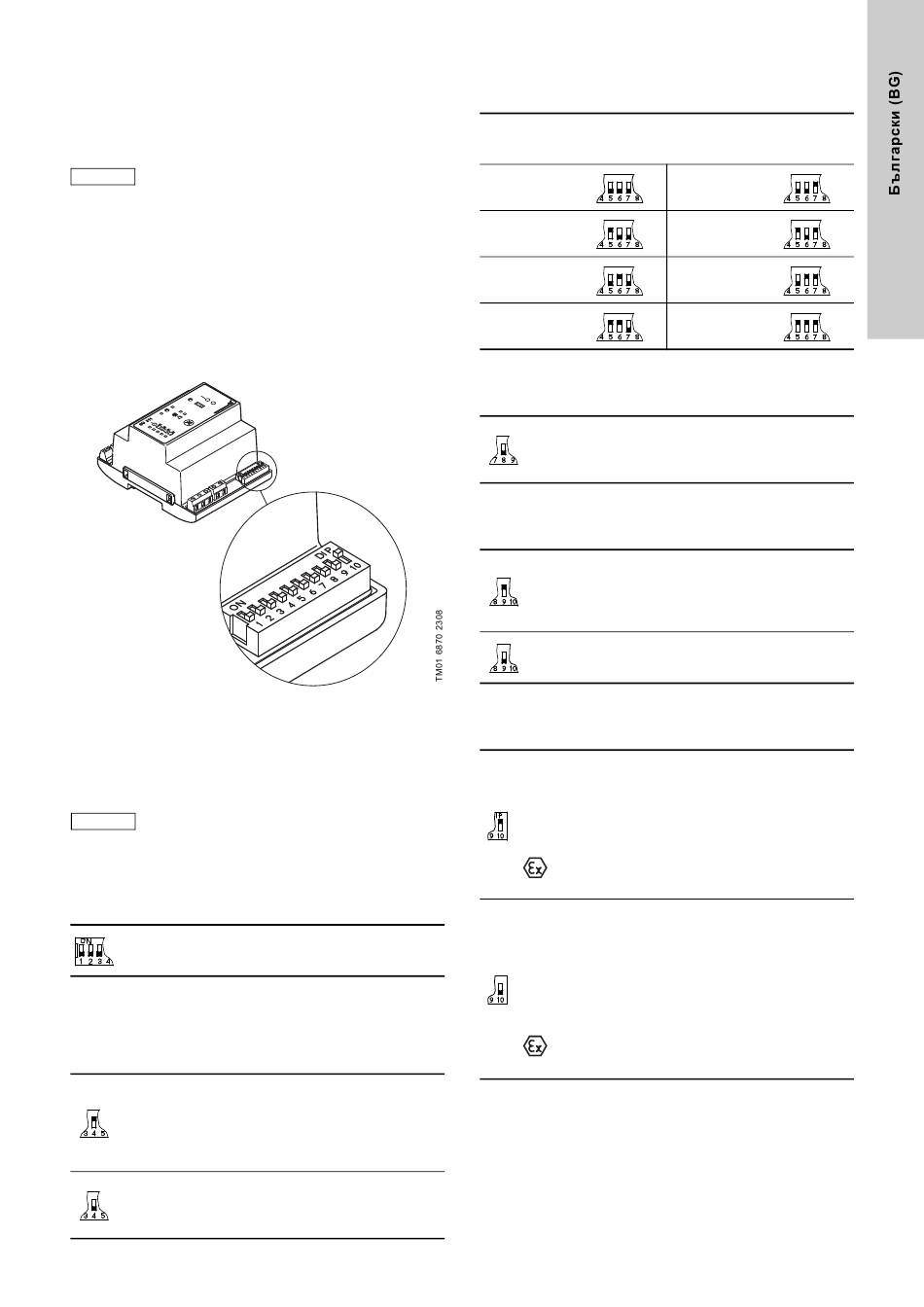

Фиг. 3
Настройте DIP превключвателя, както е показано на фиг. 3.
Всеки отделен превключвател (1 до 10) на DIP
превключвателя може да бъде настроен в позиция OFF или
ON.
DIP превключвателят не трябва да бъде
настройван в комбинации, различни от описаните
Указание
в този раздел.
Настройте превключвателите от 1 до 10, както следва:
• Превключватели 1, 2 и 3, тип приложение:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Тази настройка определя действителния тип
приложение.
(2 нива (3 електрода), стр. 261).
• Превключвател 4, закъснение при старт и автоматичен
тестов пуск
(само в случай на резервно захранване от батерия):
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
При тази настройка, стартирането се забавя в
рамките на диапазона от 0 до 255 sec. (произволно)
след включване на захранването, когато нивото на
течността е достатъчно високо.
На всеки 24 часа се изпълнява автоматичен
тестов пуск.
След включване на електрическото захранване,
помпата стартира веднага, когато нивото на
течността е достатъчно високо.
Без автоматичен тестов пуск.
• Превключватели 5, 6 и 7, закъснение при стоп:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Закъснението при стоп е периодът от време между
подаването на сигнал за стоп и спирането на помпата.
Трябва да е сигурно, че помпата не работи "на сухо".
0 сек.
15 сек.
30 сек.
45 сек.
• Превключвател 8:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Превключвател 8 няма функция, свързана с
действителното приложение (2 нива (3 електрода),
стр. 261), но тази настройка трябва да се
поддържа!
• Превключвател 9, автоматично нулиране на алармата:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Тази настройка осигурява автоматично нулиране на
алармените сигнали към външни алармени
устройства и към вградения звънец. Въпреки това,
даден алармен сигнал се нулира само ако
причината за неизправността е отстранена.
С тази настройка аларменият сигнал трябва да се
нулира ръчно чрез бутона за нулиране (бутонът за
нулиране е описан в раздел 4.5).
• Превключвател 10, автоматично рестартиране:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Тази настройка позволява автоматично рестартиране,
след като термичният превключвател на двигателя е
изключил принудително помпата. Помпата няма да се
рестартира преди двигателят да се охлади до
нормална температура.
Когато свързаната помпа се използва в
потенциално взривоопасна среда,
превключвател 10 не трябва да бъде в тази
позиция!
С тази настройка помпата трябва да бъде
рестартирана ръчно, след като термичният
превключвател на двигателя е изключил помпата.
За да рестартирате помпата, поставете
превключвателя "ON-OFF-AUTO" в позиция "OFF" за
кратко (превключвателят "ON-OFF-AUTO" е описан в
раздел 4.5).
Когато свързаната помпа се използва в
потенциално взривоопасна среда,
превключвател 10 трябва да бъде в тази
позиция!
60 сек.
90 сек.
120 сек.
180 сек.
