17. Системи за работа с пълен контрол с
4 нива (5 електрода)
Описание (вижте също стр. 267):
Помпите се управляват в зависимост от нивото на течността в
шахтата.
• Електродът, поз. 3, стартира първата помпа.
• Електродът, поз. 4, стартира следващата помпа.
• Електродът, поз. 2, спира предпоследната помпа и
електродът, поз. 1, спира последната помпа. Възможно е
задаване на закъснение при стоп, което отлага спирането
на помпите.
• Помпите работят алтернативно.
Предупреждение
Преди да започнете работа по помпи, използвани
за изпомпване на течности, които могат да бъдат
определени като опасни за здравето, трябва да се
извърши старателно почистване/проветряване на
помпите, шахтите и т.н., съгласно местните
разпоредби.
Преди да изпълните каквито и да е връзки към LC
110 и преди да започнете работа по помпи, шахти
и др., уверете се, че електрическото захранване е
изключено и не може да бъде включено случайно.
17.1 Електрическо свързване
Системи за работа с пълен контрол с 4 нива (5 електрода),
стр. 267.
Предупреждение
Преди да започнете работа по системата,
изключете захранването и заключете
превключвателя на захранването в позиция 0.
Преди да започнете работа по системата, всички
свързани към нея външни източници на
напрежение трябва да бъдат изключени.
Фиг. 7 на стр. 267 показва всички електрически връзки,
необходими за свързване на LCD 110 за работа с пълен
контрол с 4 нива (5 електрода).
Предупреждение
Контролерът LCD 110 трябва да бъде свързан
съгласно действащите правила и стандарти за
конкретното приложение.
Работното захранващо напрежение и честота са обозначени
върху табелата с данни на контролера. Уверете се, че
контролерът е подходящ за електрическото захранване, към
което ще бъде свързан.
Всички кабели/проводници трябва да бъдат свързани през Pg
кабелните входове и уплътненията (IP65).
Върху табелата с данни на контролера е посочена
максималната стойност за електрическия предпазител.
Ако е необходимо и се изисква от местните разпоредби,
трябва да бъде монтиран външен превключвател на
захранването.
Ако е свързан PTC резистор/термичен
превключвател на двигателя, фабрично
свързаният мост трябва да бъде отстранен (клеми
Внимание
Т11-Т21). За правилен монтаж на PTC
резистора/термичния превключвател вижте
инструкциите за монтаж и работа на помпата.
62
Обозначения на фиг. 7 на стр. 267:
Поз. Описание
R Референтен електрод.
1 Електрод за стоп на последната помпа.
Електрод за стоп на предпоследната
2
помпа.
3 Електрод за старт на първата помпа.
Електрод за старт на следващата
4
помпа.
17.2 Настройване
Системи за работа с пълен контрол с 4 нива (5 електрода),
стр. 267.

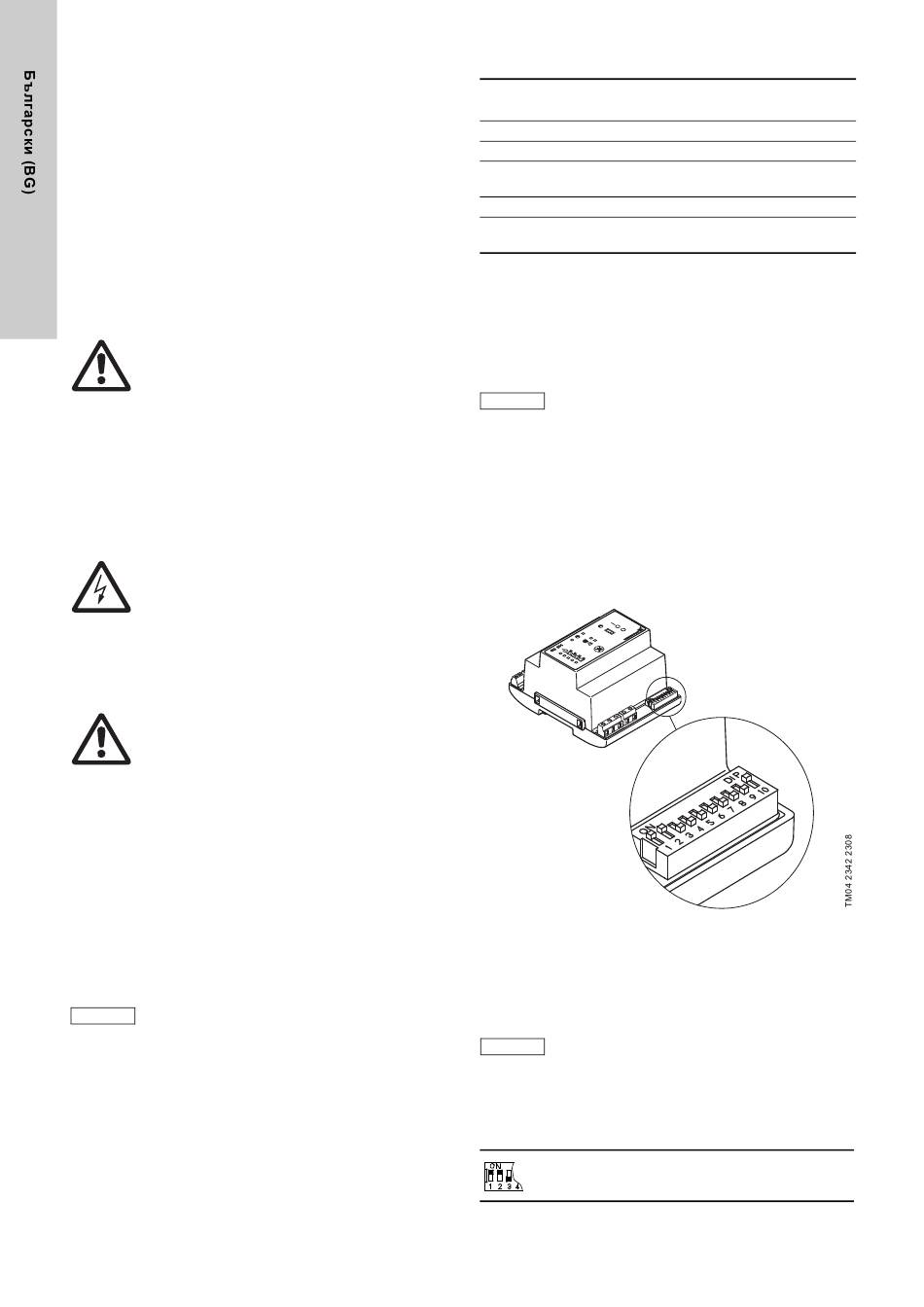

Модулът CU 214 има 10-полюсен DIP превключвател,
разположен в долния десен ъгъл, вижте фиг. 17.
При настройването контролерът трябва да остане
извън електрическата верига за поне 1 минута, за
да се гарантира правилно конфигуриране по
Внимание
време на пуска след промяна на настройките на
DIP превключвателя.
Настройките на DIP превключвателя предлагат следните
възможности:
• задаване на закъснение при старт и автоматичен тестов
пуск (превключвател 4),
• задаване на закъснение при стоп (превключватели 5, 6 и 7)
• задаване на автоматично нулиране на алармата
(превключвател 9),
• задаване на автоматично рестартиране
(превключвател 10).
Фиг. 17
Настройте DIP превключвателя, както е показано на фиг. 17.
Всеки отделен превключвател (1 до 10) на DIP
превключвателя може да бъде настроен в позиция "OFF" или
"ON".
DIP превключвателят не трябва да бъде
настройван в комбинации, различни от описаните
Указание
в този раздел.
Настройте превключвателите от 1 до 10, както следва:
• Превключватели 1, 2 и 3, тип приложение:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Тази настройка определя текущия тип приложение
(работа с пълен контрол с 4 нива (5 електрода),
стр. 267).
Номер на
клема
11
12
22
32
42
