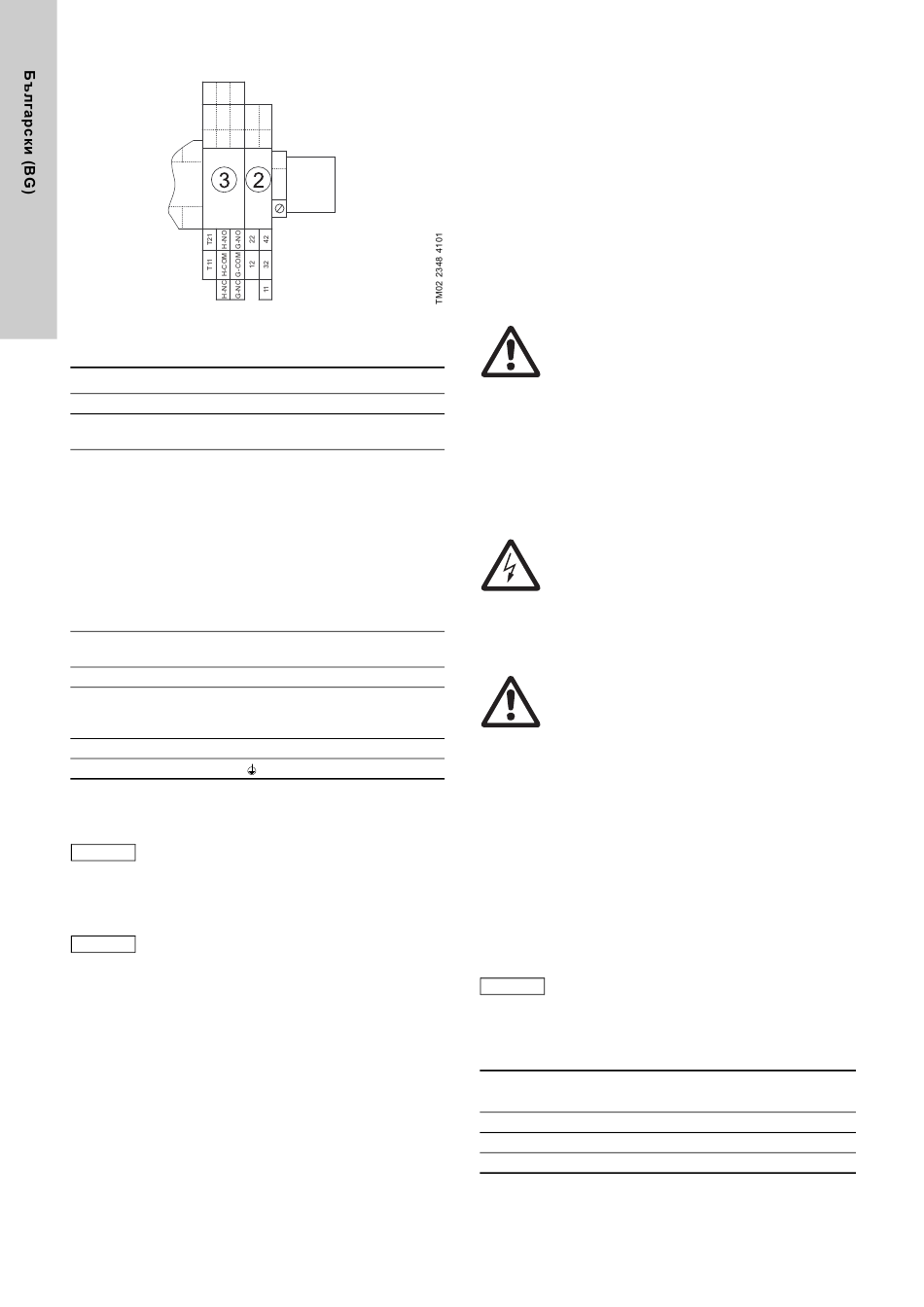

Фигура 2 показва клемите от позиции 2 и 3.
Фиг. 2
Обозначения на фиг.: 1 и 2:
Поз. Описание
1 Модул CU 213.
Клеморед за входове за ниво
2
(11-12, 22, 32 и 42).
Клеморед с:
• вход за РТС резистор/термичен превключвател на
двигателя
(T11-T21),
• вход за термичeн превключвател на двигателя
3 (T11-T21),
• изход за външно алармено устройство за аларма
за високо ниво (H-NC, H-COM, H-NO) (само за
определени варианти),
• изход за външно алармено устройство за обща
аларма (G-NC, G-COM, G-NO).
Реле за защита на двигателя (монтирани контакти и
4
термично реле).
5 Клеморед за електрическото захранване.
Носачи за предпазителите на управляващата верига
6 (1 до 3 в зависимост от типа захранващо
напрежение/ток).
9 Pg кабелни входове.
10 Заземителна линия (
Ако разстоянието между контролера и шахтата
надвишава 20 метра, не е препоръчително да
използвате електроди, тъй като могат да
възникнат проблеми със стойностите на
Указание
сигналите, изпратени към контролера.
В такива случаи се препоръчва да се използва
поплавъчен превключвател.
Контролерът и поплавъчните превключватели
могат да бъдат свързани чрез кабели с дължина
Указание
до 100 метра.
38
).
PE
4. Системи с 2 нива (3 електрода)
Описание (вижте също стр. 261):
Помпата се управлява в зависимост от нивото на течността в
шахтата.
• Помпата се стартира, когато електродът, поз. 1, регистрира
течност.
• Когато електродът, поз. 1, вече не регистрира течност, се
активира закъснението за стоп (може да бъде настроено).
След изтичане на закъснението за стоп помпата спира.
• Горният електрод, поз. 2, активира алармата за високо
ниво.
Предупреждение
Преди да започнете работа по помпи, използвани
за изпомпване на течности, които могат да бъдат
определени като опасни за здравето, трябва да се
извърши старателно почистване/проветряване на
помпите, шахтите и т.н., съгласно местните
разпоредби.
Преди да се извърши каквото и да е свързване
към LC 110 или работна процедура по помпи,
шахти и др., трябва да се гарантира, че
електрическото захранване е изключено и не
може да бъде включено случайно.
4.1 Електрическо свързване
Системи с 2 нива (3 електрода), стр. 261.
Предупреждение
Преди да започнете работа по системата,
изключете захранването и заключете
превключвателя на захранването в позиция 0.
Преди да започнете работа по помпата, всички
свързани към нея външни източници на
напрежение трябва да бъдат изключени.
Фигура 1 на стр. 261 показва всички електрически връзки,
необходими за свързване на LC 110 за 2 нива (3 електрода).
Предупреждение
Контролерът LC 110 трябва да бъде свързан
съгласно действащите правила и стандарти за
конкретното приложение.
Работното напрежение и честота са обозначени върху
табелата с данни на контролера. Уверете се, че контролерът
е подходящ за електрическото захранване, към което ще
бъде свързан.
Всички кабели/проводници трябва да бъдат свързани през Pg
кабелните входове и уплътненията (IP65).
Върху табелата с данни на контролера е посочена
максималната стойност за електрическия предпазител.
Ако е необходимо и се изисква от местните разпоредби,
трябва да бъде монтиран външен превключвател на
захранването.
Ако е свързан PTC резистор/термичен
превключвател на двигателя,
фабрично-свързаният мост трябва да бъде
отстранен (клеми Т11-Т21). За правилен монтаж
Внимание
на PTC резистора/термичния превключвател,
вижте инструкциите за монтаж и работа на
помпата.
Обозначения на фиг. 1 на стр. 261:
Поз. Описание
R Референтен електрод.
1 Електрод за старт/стоп на помпата.
2 Електрод за аларма за високо ниво.
Номер на
клема
11
12
32
