14.3 Ovládací panel
Systémy pre paralelnú prevádzku s 3 hladinami (4 elektródami),
strana 264.

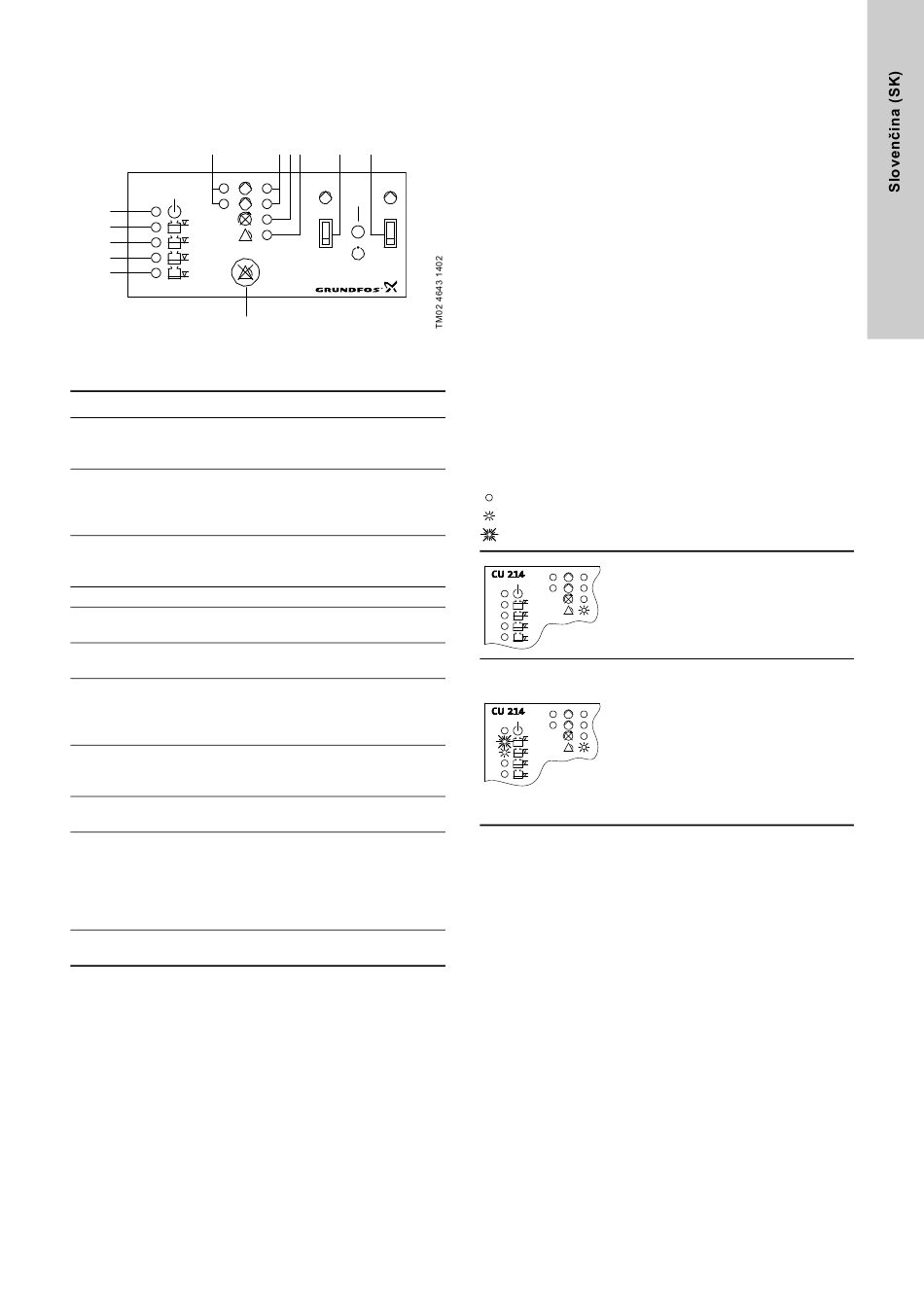

Obr. 12 ukazuje ovládací panel modulu CU 214.
1
CU 214
1
2
12
11
10
9
8
7
Obr. 12
Kľúč k symbolom uvedeným na obr. 12:
Pol. Popis
Zelená kontrolka pre čerpadlá 1 a 2 na indikáciu
1 odloženého štartu (bliká) a prevádzky čerpadiel (stále
svieti).
Červená kontrolka pre čerpadlo 1 a 2, indikuje poruchu
čerpadla.
2
Bliká: Porucha PTC rezistora / termospínača
Svieti: Porucha ochranného ističa motora.
Červená kontrolka ukazuje nesprávny sled fáz (iba pri
3 niektorých verziách a pri čerpadlách s trojfázovými
motormi).
4 Červená kontrolka na indikáciu celkovej poruchy.
Prepínač ON-OFF-AUTO /ZAP-VYP-AUTO/ pre
5
čerpadlo 1, tri polohy, viď časť 14.5.
Prepínač ON-OFF-AUTO /ZAP-VYP-AUTO/ pre
6
čerpadlo 2, tri polohy, viď časť 14.5.
Resetovacie tlačidlo pre ručný reset/vynulovanie
externého systému poruchovej signalizácie
7
a vstavaného bzučiaku (len pri niektorých verziách), viď
časť 14.5.
Oranžová kontrolka, ktorá je aktivovaná elektródou pre
8 zapínanie prvého čerpadla / vypínanie oboch čerpadiel
naraz.
Oranžová kontrolka, ktorá je aktivovaná elektródou
9
určenou na zapnutie ďalšieho čerpadla.
Dve oranžové kontrolky, ktoré sa aktivujú elektródou pre
zapínanie poplašnej signalizácie vysokej hladiny
10
kvapaliny.
a
V prípade aktivácie poplašnej signalizácie pri dosiahnutí
11
vysokej hladiny horná kontrolka bliká a ostatné kontrolky
stále svietia.
Zelená kontrolka, ktorá indikuje, že napájanie je
12
zapnuté.
2 3 4 5 6
1 2
14.4 Funkcie záložnej batérie
Systémy pre paralelnú prevádzku s 3 hladinami (4 elektródami),
strana 264.
Ak je inštalovaná záložná batéria pre CU 214 (príslušenstvo
u niektorých variant) a zlyhá normálne napájanie riadiacej
jednotky LCD 110 elektrickým prúdom, budú zachované tieto
funkcie (viď taktiež nákresy nižšie):
• Poruchová a poplašná signalizácia celkovej poruchy je
aktívna, červená kontrolka svieti - nie je možné ju vynulovat'!
• Ak je externé zariadenie poplašnej signalizácie napájané
z vonkajšieho zdroja, bude v aktívnom stave - nie je možné ho
resetovat' nulovacím tlačidlom!
• Zabudovaný bzučiak (príslušenstvo iba pri niektorých
verziách) je aktívny - reset (vynulovanie) resetovacím
tlačidlom sa dá uskutočniť!
• Ak sa hladina kvapaliny v čerpacej šachte zvýši nad úroveň
pre aktiváciu signalizácie vysokej hladiny, začne blikať horná
oranžová kontrolka, a druhá oranžová kontrolka zhora bude
stále svietiť.
• Ak bola zvolená funkcia odloženého štartu a automatická
skúšobná prevádzka (spínač 4 spínacej lišty DIP), štart bude
odložený po zapnutí napájania elektrickým prúdom, ak hladina
kvapaliny je dostatočne vysoká, viď časť 14.2.
Tabuľka nižšie znázorňuje situácie, ktoré môžu nastať, ak zlyhá
normálne napájanie riadiacej jednotky LCD 110 elektrickým
prúdom a je pripojená záložná batéria:
= kontrolka nesvieti.
= kontrolka svieti.
= kontrolka bliká.
Porucha hlavného prívodu napätia:
1 • Systém signalizácie celkovej poruchy
2
je aktívny.
Červená kontrolka svieti.
• Zelená kontrolka (elektrické napájanie
prúdom je zapnuté) je vypnutá.
Výpadok napájacieho napätia a aktívna
signalizácia vysokej hladiny:
• Systém signalizácie celkovej poruchy
je aktívny.
1
2
Červená kontrolka svieti.
• Horná oranžová kontrolka bliká.
• Druhá oranžová kontrolka zhora
svieti.
• Zelená kontrolka (elektrické napájanie
prúdom je zapnuté) je vypnutá.
