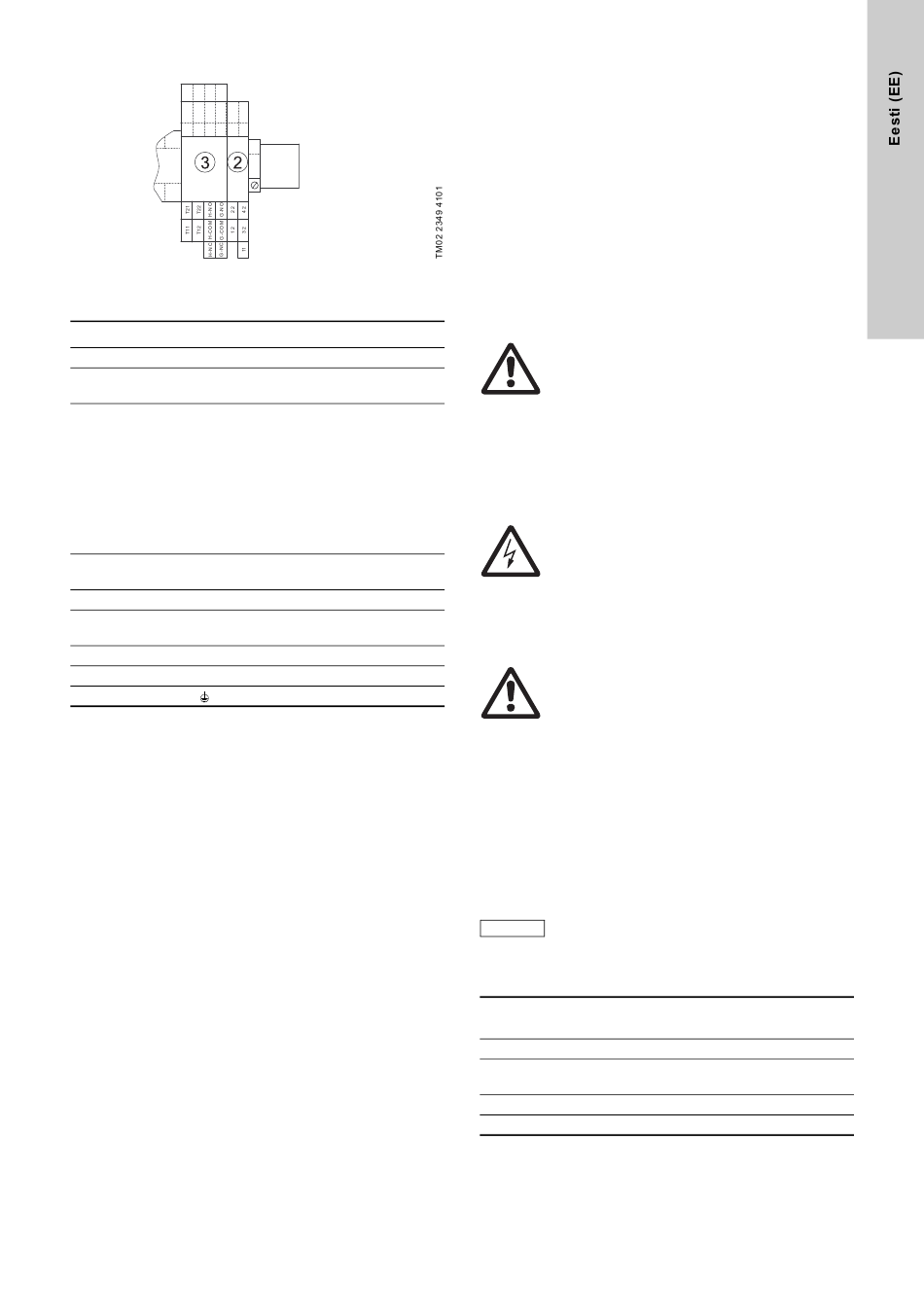

Joonisel 10 on näidatud positsioonide 2 ja 3 klemmid.
Joonis 10
Sümbolite selgitus joonistel
Nr. Kirjeldus
1 Moodul CU 214.
Klemmiplokk taseme sisenditele
2
(11-12, 22, 32 ja 42).
Klemmiplokk:
• mootori PTC takisti/termolüliti sisend
(T11-T21, T12-T22),
• mootori termolüliti sisend
3 (T11-T21, T12-T22),
• kõrge taseme häire väljund (H-NC, H-COM, H-NO)
välisele häireseadmele (ainult teatud variandid),
• üldhäire väljund välisele häireseadmele (G-NC,
G-COM, G-NO).
Mootori kaitsereleed, pumbad 1 ja 2 (paigaldatud
4
kontaktid ja termoreleed).
5 Võrgutoite klemmiplokk.
Kaitsmehoidikud juhtahelate kaitsmetele
6
(1 kuni 3 olenevalt pinge/voolu variandist).
7 Eraldustransformaator.
9 Kaablisisendid.
10 Maanduslatt ( ).
PE
9 ja 10:
14. Paralleelse töö süsteemid

3 tasemega (4 elektroodi)

Kirjeldus (vt ka lk 264):
Pumpasid juhitakse vedeliku taseme järgi kaevus.
• Kui elektrood, nr. 1, registreerib vedeliku, käivitatakse
esimene pump.
• Kui elektrood, nr. 2, registreerib vedeliku, käivitatakse
järgmine pump.
• Kui elektrood, nr. 1, ei registreeri vedelikku, algatatakse
"peatamise viivitus" (seadistatav). Pärast viivitusaja lõppemist
peatatakse mõlemad pumbad.
• Pumbad töötavad vaheldumisi.
• Ülemine elektrood, nr. 3, aktiveerib kõrge taseme häire.
Hoiatus
Enne tööde alustamist pumpade juures, mida on
kasutatud tervisele ohtlike vedelike käitlemisel, tuleb
vastavalt kohalikele eeskirjadele läbi viia pumpade,
mahuti jne. põhjalik puhastamine ja läbituulutamine.
Enne ühenduste tegemist LCD 110-s või tööde
alustamist pumbaga, kaevuga jne tuleb veenduda, et
elektrivarustus on välja lülitatud ning seda ei saa
kogemata sisse lülitada.
14.1 Elektriühendus
Paralleelse töö süsteemid 3 tasemega (4 elektroodi), lk 264.
Hoiatus
Enne töö alustamist süsteemiga lülitage
elektrivarustus välja ning lukustage pealüliti
positsiooni 0.
Enne töö alustamist tuleb kogu süsteemiga
ühendatud välispinge välja lülitada.
Joonisel 4 lk 264 on näidatud kõik elektriühendused, mis on
vajalikud LCD 110 ühendamiseks paralleelseks tööks 3 tasemega
(4 elektroodi).
Hoiatus
LCD 110 peab olema ühendatud vastavalt rakenduse
kohta kehtivatele reeglitele ja standarditele.
Tööpinge ja -sagedus on märgitud kontrolleri andmeplaadile.
Veenduge, et kontroller sobitub elektrivõrguga, millega seda
kasutama hakatakse.
Kõik kaablid/juhtmed peab kinnitama läbi kaablisisendite ja
tihendite (IP65).
Lisakaitsme maksimaalne suurus on määratud kontrolleri
andmeplaadil.
Kui kohalike määrustega on nõutav, tuleb kasutada välist
pealülitit.
Kui ühendatakse mootori PTC takisti/termolüliti, tuleb
eemaldada tehases paigaldatud sild (klemmid
T11-T21). PTC takisti/termolüliti õige paigaldamise
Ettevaatust
juhised on toodud pumba paigaldus- ja
kasutusjuhendis.
Sümbolite selgitus joon. 4 lk 264:
Nr. Kirjeldus
R Võrdluselektrood.
Esimese pumba
1
käivitamise/üldseiskamise elektrood.
2 Järgmise pumba käivitamise elektrood.
3 Kõrge taseme häire elektrood.
Klemmi
number
11
12
22
32
