4.3 Ovládací panel
Soustavy se 2 hladinami (3 elektrodami), strana 261.

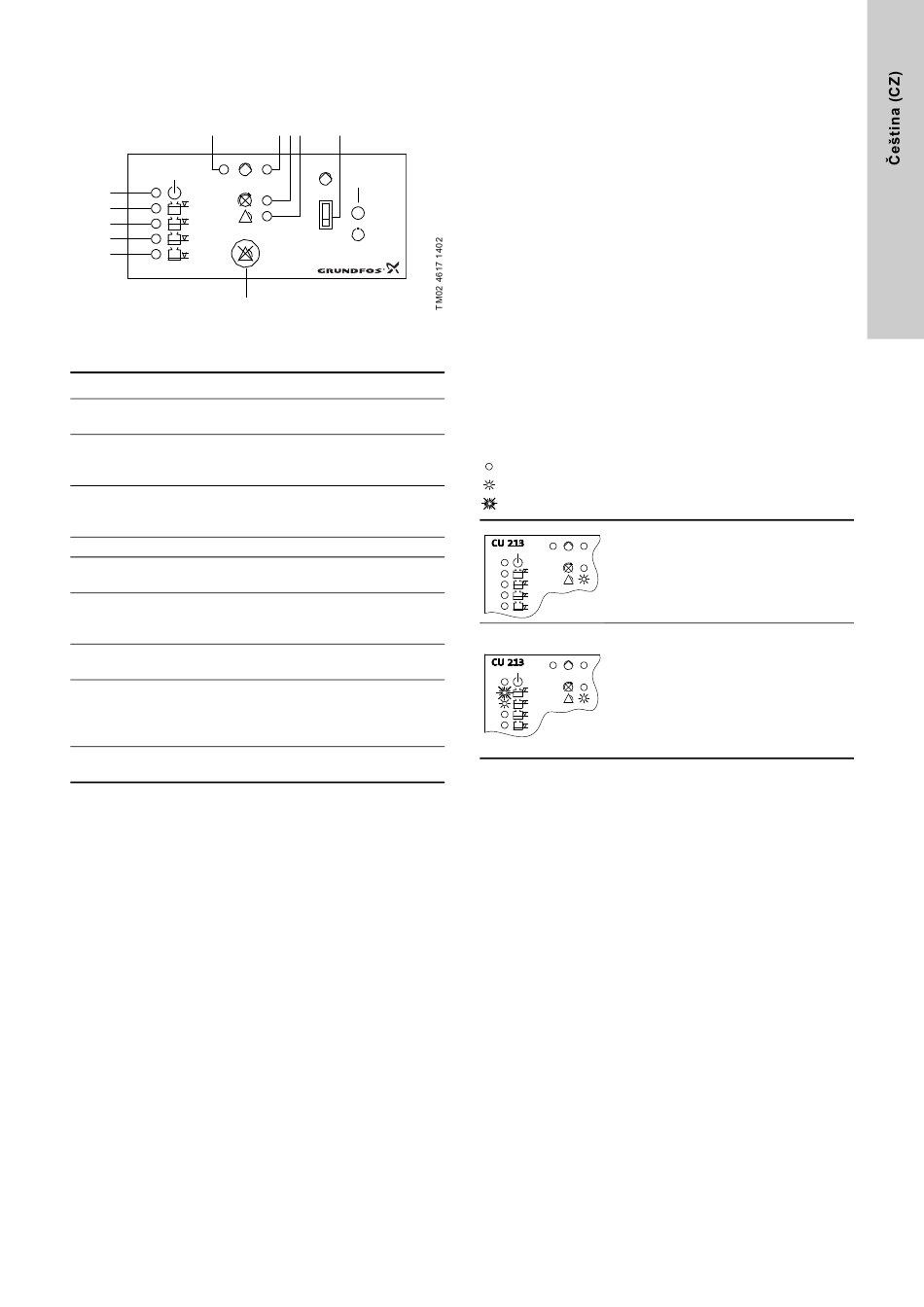

Obr. 4 ukazuje ovládací panel modulu CU 213.
1
CU 213
1
12
11
10
9
8
7
Obr. 4
Klíč k symbolům uvedeným na obr. 4:
Pol. Popis
Zelená signálka k indikaci zapínací časové prodlevy
1
(bliká) a provozu čerpadla (stále svítí).
Červená signálka k indikaci poruchy čerpadla
2 Bliká: Porucha v rezistoru PTC/termospínači
Svítí: Porucha v motorovém ochranném jističi.
Červená signálka k indikaci nesprávného sledu fází
3 (pouze u některých verzí a u čerpadel s třífázovými
motory).
4 Červená signálka k indikaci souhrnné poruchy.
Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO), tři polohy,
5
viz kapitola 4.5.
Resetovací tlačítko pro ruční reset externího
7 poplašného systému a vestavěného bzučáku.
(jen u některých verzí), viz kapitola 4.5.
Oranžová signálka aktivovaná elektrodou určenou
8
k zapínání a vypínání čerpadla.
3 oranžové signálky aktivované elektrodou pro zapínání
9, 10
poplašné signalizace vysoké hladiny kapaliny.
a
V případě poplašné signalizace vysoké hladiny kapaliny
11
horní signálka bliká a dvě zbývající signálky stále svítí.
Zelená signálka indikující, že je napájecí elektrické
12
napětí zapnuto.
2 3 4 5
1
4.4 Funkce záložní baterie
Soustavy se 2 hladinami (3 elektrodami), strana 261.
Pokud je namontována záložní baterie modulu CU 213
(příslušenství pro některé verze), budou provedeny následující
funkce, pokud dojde k poruše standardního elektrického napájení
jednotky LC 110 (viz také ilustrace níže):
• Signalizace souhrnné poruchy je aktivní, červená signálka
svítí - nelze provést reset!
• Jestliže je externí poplašný systém pro signalizaci souhrnné
poruchy napájen z externího zdroje, bude toto zařízení aktivní
- nelze provést reset resetovacím tlačítkem!
• Vestavěný bzučák (jen u některých verzí) je aktivní - lze
provést reset resetovacím tlačítkem!
• Jestliže se hladina kapaliny v čerpací jímce zvýší nad úroveň
pro aktivaci poplašné signalizace, začne blikat horní
oranžová signálka a druhá oranžová signálka shora bude
stále svítit.
• Pokud je vybrána funkce zpoždění spouštění a automatický
zkušební provoz (spínač 4 na spínači DIP), spouštění bude
opožděno po zapnutí elektrického napájení, když je hladina
kapaliny dostatečně vysoká; viz kapitola 4.2.
Následující tabulka obsahuje případy, ke kterým může dojít,
pokud standardní elektrické napájení jednotky LC 110 selže
a pokud je připojena záložní baterie:
= signálka nesvítí.
= signálka svítí.
= signálka bliká.
Výpadek napájecího napětí:
1
• Signalizace souhrnné plochy je aktivní.
Červená signálka svítí.
• Zelená signálka (elektrické napájení je
zapnuto) nesvítí.
Výpadek napájecího napětí a aktivní
signalizace vysoké hladiny:
• Signalizace souhrnné plochy je aktivní.
1
Červená signálka svítí.
• Horní oranžová signálka bliká.
• Druhá oranžová signálka shora svítí.
• Zelená signálka (elektrické napájení je
zapnuto) nesvítí.
