5.4 Функции на батерията за резервно захранване
Системи с 3 нива (4 електрода), стр. 262.
Ако батерията за резервно захранване за CU 213 (аксесоар
за определени варианти) е инсталирана, ще се изпълнят
следните функции, ако електрическото захранване към
LC 110 спре (вижте също илюстрациите по-долу):
• Общата аларма е активна, червеният индикатор свети -
не може да се нулира!
• Ако външното алармено устройство за общата аларма се
захранва от външен източник, това устройство ще бъде
активно - не може да се нулира чрез бутона за нулиране!
• Вграденият звънец (само за определени варианти) се
активира - може да се нулира чрез бутона за нулиране!
• Ако нивото на течността в шахтата се повиши над нивото
на алармата за високо ниво, горният оранжев светлинен
индикатор ще мига и вторият оранжев светлинен
индикатор от горе надолу ще свети постоянно.
• Ако са избрани функциите за закъснение при старт и
автоматичен тестов пуск (превключвател 4 на DIP
превключвателя), стартирането ще се отложи след
включване на захранването, когато нивото на течността е
достатъчно високо, вижте раздел 5.2.
5.5 Бутон за нулиране и превключвател "ON-OFF-AUTO"
Системи с 3 нива (4 електрода), стр. 262.
Бутонът за нулиране е бутон за ръчно нулиране на алармени сигнали към външни алармени устройства и
вградения звънец (т.е. не за нулиране на паметта на алармата, тъй като това се изпълнява чрез
превключвателя "ON-OFF-AUTO", вижте позиция "OFF" ( )).
Дори ако все още съществува състояние на неизправност, външните алармени устройства и вграденият
звънец ще се нулират, когато натиснете бутона за нулиране.
Превключвателят "ON-OFF-AUTO" има три различни позиции:
"ON" ( ), горна позиция:
• Помпата ще се стартира, когато поставите превключвателя в тази позиция (освен ако релето за защита на
двигателя не я е изключило).
• Ако термичният превключвател на двигателя регистрира твърде висока температура, помпата ще се
изключи.
В потенциално взривоопасна среда, превключвател 10 на DIP превключвателя трябва да бъде
настроен както е показано в раздел 5.2. Следователно, помпата не може да бъде стартирана, когато
термичният превключвател на двигателя регистрира твърде висока температура.
"OFF" (
• Помпата не може да стартира, когато превключвателят е в тази позиция.
1
• Паметта на алармата се нулира, когато поставите превключвателя в позиция "OFF" ( ). Паметта на
алармата представлява светлинната индикация за състояние на неизправност, което е отминало.
Ако състоянието на неизправност все още съществува, след като поставите превключвателя в позиция
"ON" ( ) или "AUTO" ( ), алармената индикация се активира незабавно.
"AUTO" (
• Помпата се управлява чрез входящите сигнали от електродите и от помпата в зависимост от избраната
настройка на DIP превключвателя.
• Алармените сигнали ще се нулират автоматично. Превключвател 9 на DIP превключвателя може да бъде
настроен за ръчно нулиране, което се извършва чрез бутона за нулиране, вижте раздел 5.2.
• Помпата автоматично ще стартира отново, когато дадено състояние на неизправност вече не съществува.
Това обаче зависи от настройката на превключвател 10 на DIP превключвателя, вижте раздел 5.2.
• Когато помпата стартира автоматично след отстраняването на неизправност, светлинният индикатор ще
продължи да обозначава неизправност (памет на алармата) и индикацията може да бъде отстранена само
чрез нулиране на паметта на алармата, вижте позиция "OFF" ( ).
44
), средна позиция:
), долна позиция:

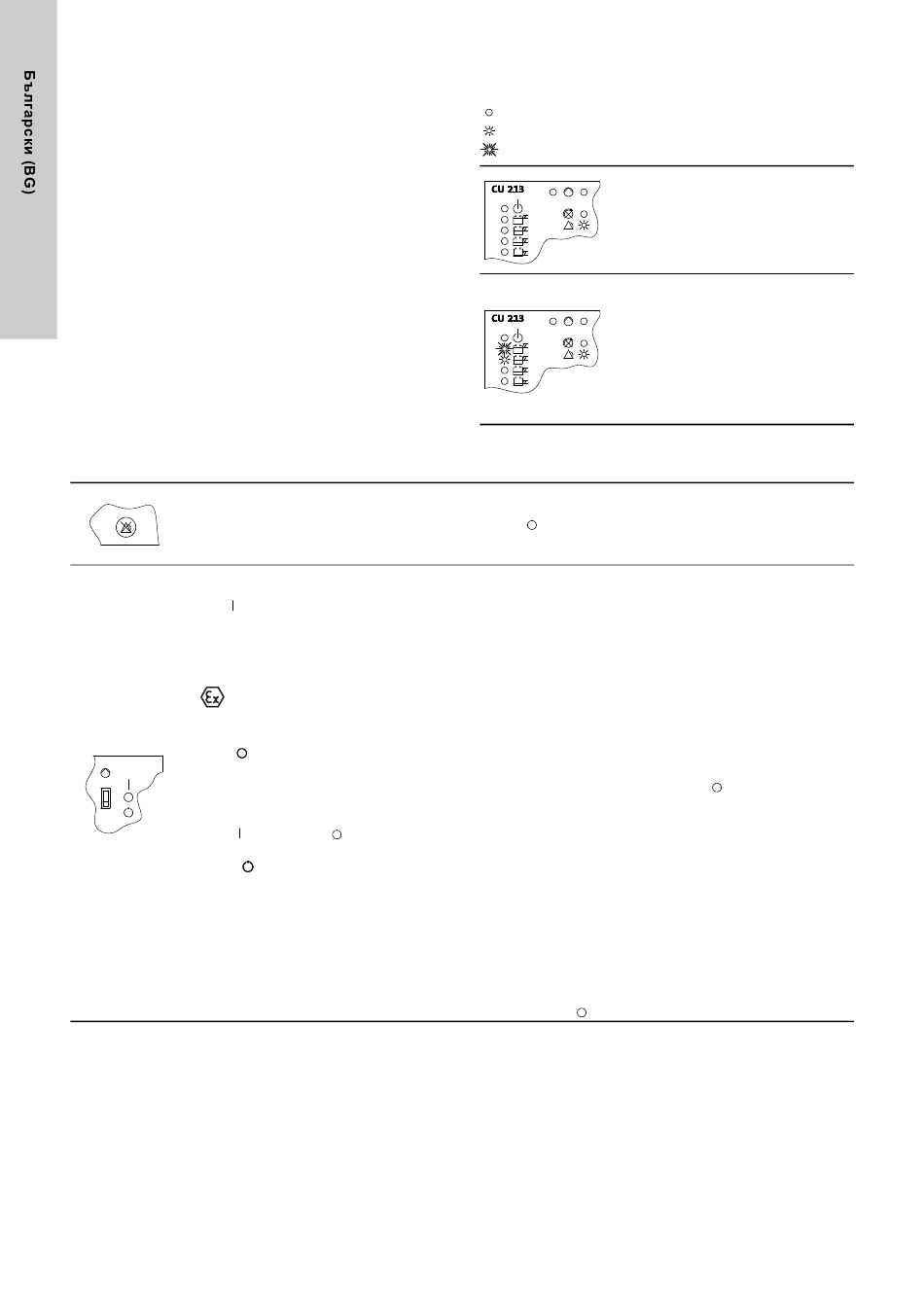

Таблицата по-долу показва ситуациите, които може да
възникнат, ако електрическото захранване към LC 110
отпадне и батерията за резервно захранване е свързана:
= светлинният индикатор не свети.
= светлинният индикатор свети.
= светлинният индикатор мига.
Отпадане на електрозахранването:
1
• Общата аларма е активна.
Червеният индикатор свети.
• Зеленият индикатор (включено
електрическо захранване) не свети.
Отпадане на захранването и аларма за
високо ниво:
• Общата аларма е активна.
1
Червеният индикатор свети.
• Горният оранжев индикатор мига.
• Вторият оранжев индикатор от горе
надолу свети.
• Зеленият индикатор (включено
електрическо захранване) не свети.
