4.3 Juhtpaneel

2 tasemega süsteemid (3 elektroodi), lk 261.

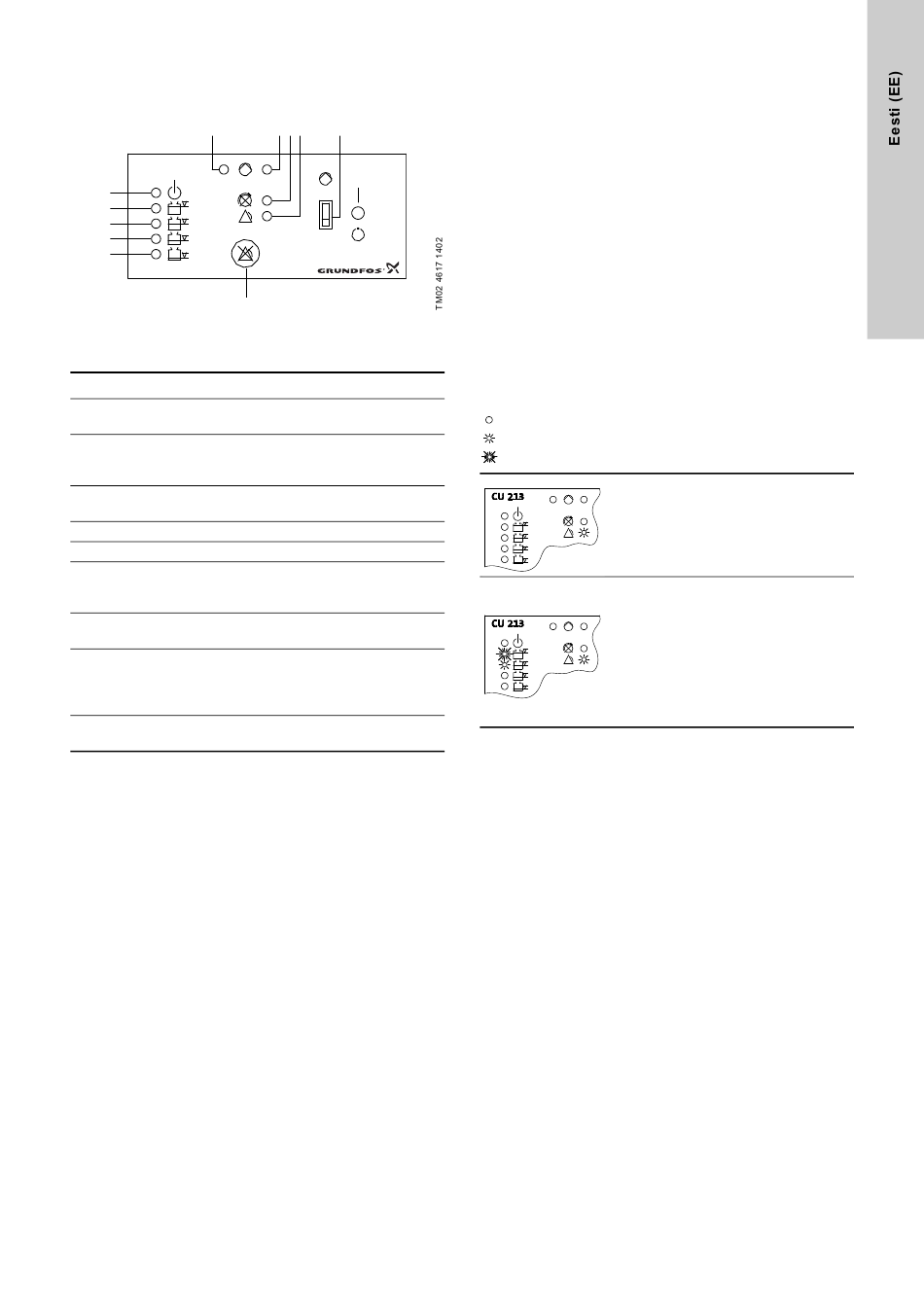

Joonisel 4 on kujutatud mooduli CU 213 juhtpaneel.
1
CU 213
1
12
11
10
9
8
7
Joonis 4
Sümbolite selgitus joon. 4:
Nr. Kirjeldus
Roheline indikaatortuli näitab käivituse viivitust (vilgub)
1
ja pumba töötamist (põleb pidevalt).
Punane indikaatortuli näitab pumba riket
2 Vilgub: PTC takisti/termolüliti rike
Põleb: Mootorikaitselüliti rike.
Punane indikaatortuli, näitab vale faaside järjestust
3
(ainult teatud variandid ja kolmefaasilised pumbad).
4 Punane indikaatortuli, näitab üldist häiret.
5 ON-OFF-AUTO valikulüliti, kolm asendit, vt ptk 4.5.
Nullimisnupp väliste häireseadmete ja sisemise
7 summeri häiresignaalide käsitsi nullimiseks (ainult
teatud mudelitel), vt ptk 4.5.
Oranž indikaatortuli, mille aktiveerib pumba
8
käivitamise/peatamise elektrood.
3 oranži indikaatortuld, mille aktiveerib kõrge taseme
9, 10
häire elektrood.
ja
Kõrge taseme häire korral ülemine indikaatortuli vilgub
11
ning kaks ülejäänud tuld põleb pidevalt.
Roheline indikaatortuli, mis näitab, et toide on sisse
12
lülitatud.
2 3 4 5
1

4.4 Varuakutoite funktsioonid

2 tasemega süsteemid (3 elektroodi), lk 261.
Kui mudelile CU 213 on paigaldatud varuaku (lisatarvik mõnedel
mudelitel), teostatakse järgmised funktsioonid, kui LC 110
normaalne elektrivarustus katkeb (vt ka jooniseid allpool):
• Üldhäire on aktiivne, punane indikaatortuli põleb - ei saa
nullida!
• Kui üldhäire väline häireseade saab toidet välisest allikast, on
see seade aktiivne - ei saa nullida nullimisnupuga!
• Sisseehitatud summer (ainult teatud mudelitel) on aktiveeritud
- saab nullimisnupu abil nullida!
• Kui vedelikutase pumbakaevus tõuseb kõrge taseme häire
tasemest kõrgemale, hakkab ülemine oranž indikaatortuli
vilkuma ja ülevalt teine oranž indikaatortuli jääb põlema.
• Kui valitud on käivituse viivituse funktsioon ja automaatne
testkäivitus (DIP-lüliti 4), viibib käivitus kuni elektritoite
sisselülitamiseni, kui vedelikutase on piisavalt kõrge,
vt ptk 4.2.
Allpool olevas tabelis on näidatud olukorrad, mis võivad esineda,
kui LC 110 normaalne elektritoide katkeb ja ühendatud on
varuaku:
= indikaatortuli ei põle.
= indikaatortuli põleb.
= indikaatortuli vilgub.
Võrgutoite katkestus:
1
• Üldhäire on aktiivne.
Punane indikaatortuli põleb.
• Roheline indikaatortuli (elektritoide
sisse lülitatud) ei põle.
Võrgutoite katkestus ja kõrge taseme
häire:
• Üldhäire on aktiivne.
1
Punane indikaatortuli põleb.
• Ülemine oranž indikaatortuli vilgub.
• Ülevalt teine oranž indikaatortuli
põleb.
• Roheline indikaatortuli (elektritoide
sisse lülitatud) ei põle.
169
