6. Системи с 4 нива (5 електрода)
Описание (вижте също страница 263):
Помпата се управлява в зависимост от нивото на течността в
шахтата.
• Електродът, поз. 3, стартира помпата.
• Електродът, поз. 2, спира помпата. Можете да настроите
"закъснение при стоп", което отлага спирането на помпата.
• Горният електрод, поз. 4, активира алармата за високо
ниво.
• Долният електрод, поз. 1, активира аларма за работа "на
сухо".
Предупреждение
Преди да започнете работа по помпи, използвани
за изпомпване на течности, които могат да бъдат
определени като опасни за здравето, трябва да се
извърши старателно почистване/проветряване на
помпите, шахтите и т.н., съгласно местните
разпоредби.
Преди да изпълните свързване към LC 110 и
преди да започнете работа по помпите, шахтите и
др., трябва да се уверите, че електрическото
захранване е изключено и не може да бъде
включено случайно.
6.1 Електрическо свързване
Системи с 4 нива (5 електрода), страница 263.
Предупреждение
Преди да започнете работа по системата,
изключете захранването и заключете
превключвателя на захранването в позиция 0.
Преди да започнете работа по системата, всички
свързани към нея външни източници на
напрежение трябва да бъдат изключени.
Фигура 3 на стр. 263 показва всички електрически връзки,
необходими за свързване на LC 110 за 4 нива (5 електрода).
Предупреждение
Контролерът LC 110 трябва да бъде свързан
съгласно действащите правила и стандарти за
конкретното приложение.
Работното напрежение и честота са обозначени върху
табелата с данни на контролера. Уверете се, че контролерът
е подходящ за електрическото захранване, към което ще
бъде свързан.
Всички кабели/проводници трябва да бъдат свързани през Pg
кабелните входове и уплътнения (IP65).
Върху табелата с данни на контролера е посочена
максималната стойност за електрическия предпазител.
Ако е необходимо и се изисква от местните разпоредби,
трябва да бъде монтиран външен превключвател на
захранването.
Ако е свързан PTC резистор/термичен
превключвател на двигателя,
фабрично-свързаният мост трябва да бъде
отстранен (клеми Т11-Т21). За правилен монтаж
Внимание
на PTC резистора/термичния превключвател
вижте инструкциите за монтаж и работа на
помпата.
Обозначения на фиг. 3 на стр. 263:
Поз. Описание
R Референтен електрод.
Електрод за аларма за работа "на
1
сухо".
2 Електрод за стоп на помпата.
3 Електрод за старт на помпата.
4 Електрод за аларма за високо ниво.
6.2 Настройване
Система с 4 нива (5 електрода), страница 263.
Модулът CU 213 има 10-полюсен DIP превключвател в
долния десен ъгъл, вижте фиг. 7.
Внимание
Настройките на DIP превключвателя предлагат следните
възможности:
• задаване на закъснение при старт и автоматичен тестов
пуск (превключвател 4),
• задаване на закъснение при стоп (превключватели 5, 6 и 7)
• задаване на автоматично нулиране на алармата
(превключвател 9),
• задаване на автоматично рестартиране
(превключвател 10).

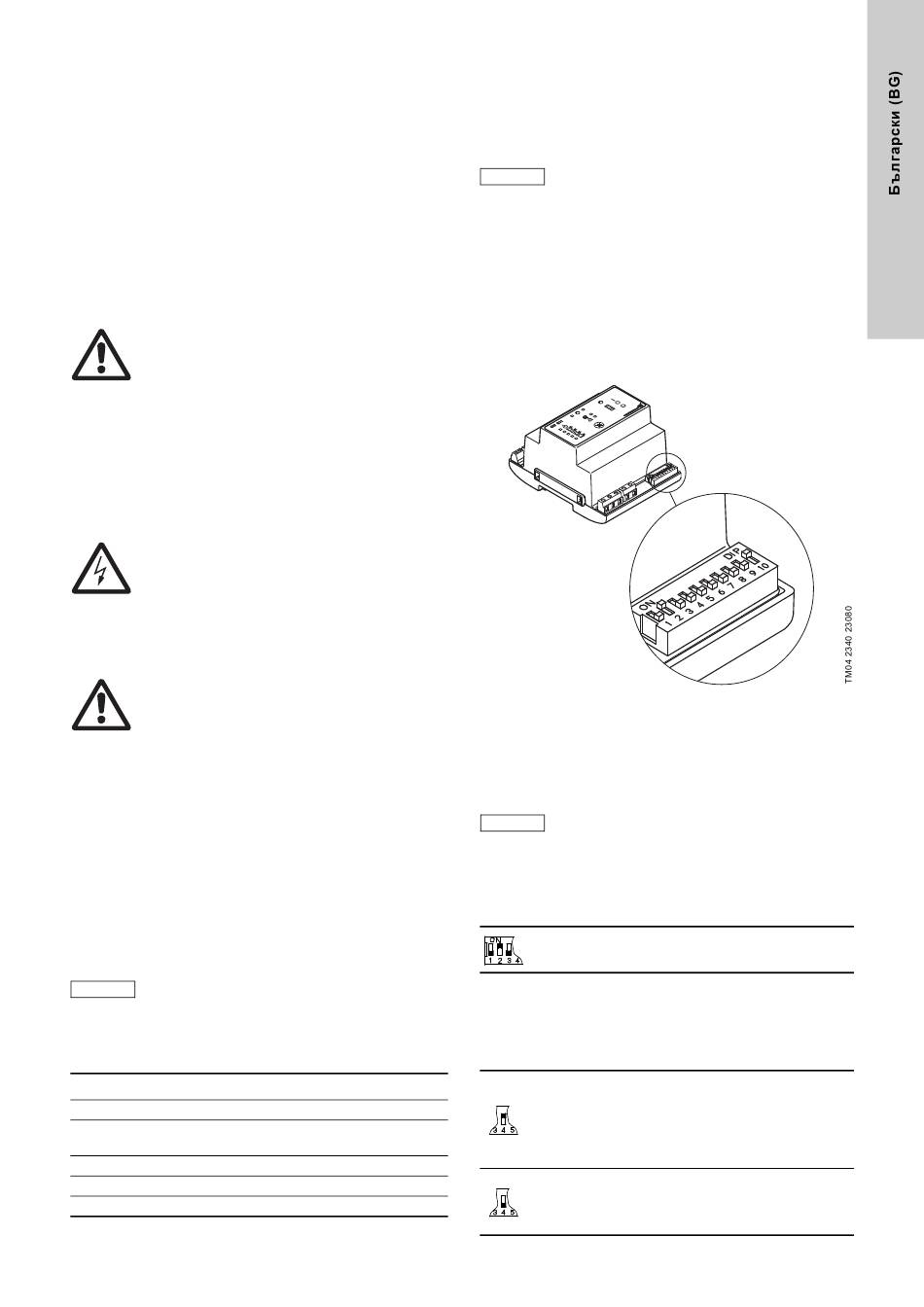

Фиг. 7
Настройте DIP превключвателя както е показано на фиг. 7.
Всеки отделен превключвател (1 до 10) на DIP
превключвателя може да бъде настроен в позиция "OFF" или
"ON".
Указание
Настройте превключвателите от 1 до 10, както следва:
• Превключватели 1, 2 и 3, тип приложение:
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
• Превключвател 4, закъснение при старт и автоматичен
тестов пуск
(само в случай на резервно захранване от батерия):
При промяна на настройката на DIP превключвателя
трябва да изключите контролера за поне 1 минута!
Номер на клема
11
12
22
32
42
При настройването контролерът трябва да остане
извън електрическата верига за поне 1 минута, за
да се гарантира правилно конфигуриране по
време на пуска след промяна на настройките на
DIP превключвателя.
DIP превключвателят не трябва да бъде
настройван в комбинации, различни от описаните
в този раздел.
Тази настройка определя текущия тип приложение
(4 нива (5 електрода), страница 263).
При тази настройка, стартирането се забавя в
рамките на диапазона от 0 до 255 sec. (произволно)
след включване на захранването, когато нивото на
течността е достатъчно високо.
На всеки 24 часа се изпълнява автоматичен
тестов пуск.
След включване на електрическото захранване
помпата стартира веднага, когато нивото на
течността е достатъчно високо.
Без автоматичен тестов пуск.
