15. Soustavy pro paralelní provoz se

4 hladinami (5 elektrodami)

Popis (viz též strana 265):
Čerpadla jsou řízena od hladiny kapaliny v čerpací jímce.
• Elektroda, pol. 2, zapíná první čerpadlo.
• Elektroda, pol. 3, zapíná čerpadlo.
• Elektroda, pol. 1, vypíná obě čerpadla po uplynutí vypínací
"časové prodlevy" (je možno nastavit).
• Čerpadla pracují ve střídavém provozním režimu.
• Horní elektroda, pol. 4, aktivuje poplašnou signalizaci vysoké
hladiny kapaliny.
Varování
Před zahájením prací na čerpadlech, která se
používají k čerpání kapalin, jež mohou být škodlivé
zdraví, řádně vyčistěte a odvzdušněte čerpadla,
jímky atd., přičemž dodržujte platné místní předpisy.
Před provedením přípojek na řídicí jednotku LCD 110
nebo prací na čerpadlech, jímkách atd. se ujistěte,
že zdroj napájecího napětí byl vypnut a že nemůže
být náhodně zapnut.
15.1 Elektrické připojení
Soustavy pro paralelní provoz se 4 hladinami (5 elektrodami),
strana 265.
Varování
Před zahájením instalace vypněte přívod
elektrického napájení a uzamkněte hlavní spínač
v poloze 0.
Před zahájením práce musejí být odpojeny všechny
externí zdroje napájecího napětí přiváděného na
soustavu.
Obrázek 5 na straně 265 ukazuje všechna elektrická zapojení
nutná k připojení jednotky LCD 110 pro paralelní provoz 4 hladin
(5 elektrod).
Varování
Řídící jednotka LCD 110 musí být připojena podle
norem a předpisů platných pro danou aplikaci.
Hodnoty provozního napětí a frekvence jsou vyznačeny na
typovém štítku. Zkontrolujte, zda je řídicí jednotka vhodná pro
provoz s napájecím zdrojem, který chcete použít.
Všechny kabely/vodiče musí být připojeny přes kabelové
průchodky Pg a těsnění (IP65).
Maximální hodnota záložní pojistky je uvedena na typovém štítku
řídící jednotky.
Pokud to vyžadují místní předpisy, musí být použit externí síťový
vypínač.
Jestliže je připojen rezistor PTC/termospínač motoru,
je třeba odstranit propojku zapojenou výrobcem
(svorky T11-T21). Bližší informace o správné
Pozor
montáži rezistoru PTC/termospínače jsou uvedeny
v montážním a provozním návodu čerpadla.
Klíč k symbolům uvedeným na obr.
Pol. Popis
R Referenční elektroda.
1 Elektroda vypínání obou čerpadel naráz.
2 Elektroda pro zapínání prvního čerpadla.
3 Elektroda pro zapínání druhého čerpadla.
Elektroda poplašné signalizace vysoké
4
hladiny kapaliny.
5 na str. 265:
Svorka
číslo
11
12
22
32
42
15.2 Nastavení
Soustavy pro paralelní provoz se 4 hladinami (5 elektrodami),
strana 265.
Modul CU 214 je vybaven 10pólovým spínačem DIP umístěným
v pravém dolním rohu. Viz obr. 13.
Během nastavování musí být vypnut přívod
napájecího napětí na řídící jednotku po dobu min. 1
minuty, aby byla zajištěna správná konfigurace při
Pozor
opětném uvedení do provozu po provedené změně
nastavení spínačů DIP.
Nastavením spínačů DIP můžete aktivovat následující funkce:
• navolení zapínací časové prodlevy a automatického
zkušebního provozu (spínač 4),
• nastavení vypínací časové prodlevy (spínače 5, 6 a 7),
• navolení automatického resetu poplašné signalizace (spínač 9),
• nastavení automatického restartu (přepínač 10).

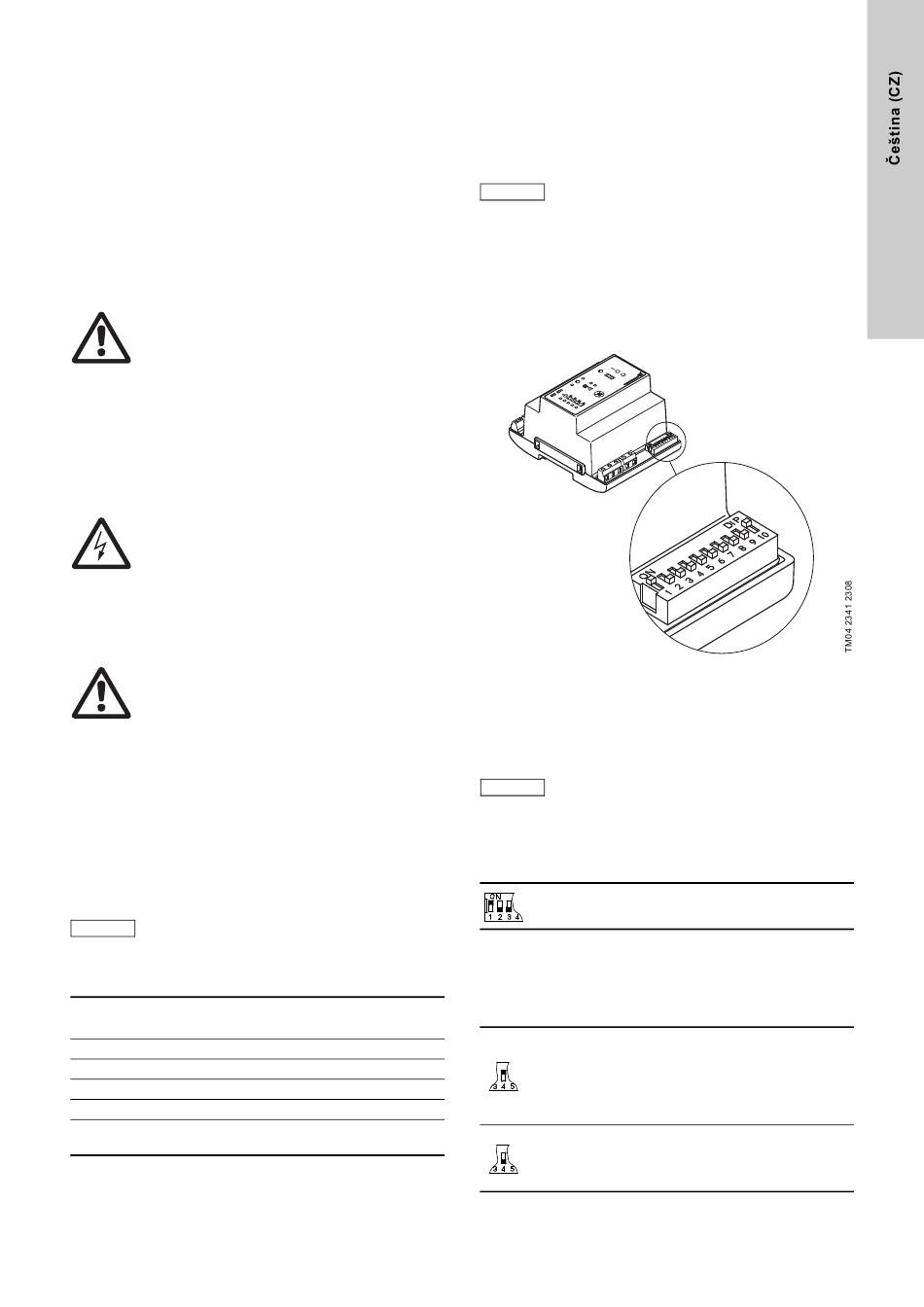

Obr. 13
Spínač DIP nastavte podle obr. 13.
Každý jednotlivý spínač DIP (1 až 10) lze přepnout do polohy
OFF (VYP) nebo ON (ZAP).
Spínače DIP nesmí být nastaveny v jiné kombinaci,
Pokyn
než jak je popsáno v této kapitole.
Spínače 1 až 10 nastavte takto:
• Spínače 1, 2 a 3, typ aplikace:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Toto nastavení určuje aktuální typ aplikace (paralelní
provoz se 4 hladinami (5 elektrodami), strana 265).
• Spínač 4, zapínací časová prodleva a automatický zkušební
provoz
(pouze v případě záložního napájení na baterie):
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
V tomto nastavení prrobíhá spouštění s časovou
prodlevou v rozsahu od 0 do 255 sekund (náhodně) po
zapnutí elektrického napájení, když je hladina kapaliny
dostatečně vysoká.
Automatický zkušební běh se uskutečňuje každých
24 hodin.
Čerpadlo se po zapnutí elektrického napájení spustí
automaticky okamžitě, když je hladina kapaliny
dostatečně vysoká.
Bez automatického zkušebního provozu.
89
