15.4 Funkce záložní baterie
Soustavy pro paralelní provoz se 4 hladinami (5 elektrodami),
strana 265.
Pokud je namontována záložní baterie modulu CU 214
(příslušenství pro některé verze), budou provedeny následující
funkce, pokud dojde k poruše standardního elektrického napájení
jednotky LCD 110 (viz také ilustrace níže):
• Signalizace souhrnné poruchy je aktivní, červená signálka
svítí - nelze provést reset!
• Jestliže je externí poplašný systém pro signalizaci souhrnné
poruchy napájen z externího zdroje, bude toto zařízení aktivní
- nelze provést reset resetovacím tlačítkem!
• Vestavěný bzučák (jen u některých verzí) je aktivní - lze
provést reset resetovacím tlačítkem!
• Jestliže se hladina kapaliny v čerpací jímce zvýší nad úroveň
pro aktivaci poplašné signalizace, začne blikat horní
oranžová signálka a druhá oranžová signálka shora bude
stále svítit.
• Pokud je vybrána funkce zpoždění spouštění a automatický
zkušební provoz (spínač DIP 4), spouštění bude opožděno po
zapnutí elektrického napájení, když je hladina kapaliny
dostatečně vysoká; viz kapitola 15.2.
15.5 Resetovací tlačítko a přepínač ON-OFF-AUTO (ZAP-VYP-AUTO)
Soustavy pro paralelní provoz se 4 hladinami (5 elektrodami), strana 265.
Resetovací tlačítko je tlačítko pro ruční resetování signalizace do externích systémů poruchové signalizace
a zabudovaného bzučáku (tj. nikoli k resetování paměti systému signalizace, která se resetuje pomocí přepínače
ON-OFF-AUTO (ZAP-VYP-AUTO), viz poloha OFF (VYP) ( )).
I v případě, že stav dosud trvá, bude po stisknutí resetovacího tlačítka proveden reset externího systému poruchové
signalizace a vestavěného bzučáku.
Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) pro každé čerpadlo lze přepnout do tří různých poloh:
ON (ZAP) ( ), horní poloha:
• Jestliže je přepínač přepnut do této polohy, naběhne čerpadlo do provozu (pokud nebylo vypnuto působením relé
motorové ochrany).
• Jestliže termospínač motoru zaregistruje nadměrnou teplotu, dojde k vypnutí čerpadla.
V prostředí s nebezpečím výbuchu musí být spínač DIP 10 nastaven podle pokynů v kapitole 15.2. Tím je
dáno, že čerpadlo nelze zapnout v případě, že termospínač motoru registruje nadměrnou teplotu.
OFF (VYP) (
• Jestliže je přepínač přepnut do této polohy, nelze čerpadlo uvést do provozu.
1 2
• Paměť systému signalizace se resetuje přepnutím přepínače do polohy OFF (VYP) ( ). Paměť poruchové
signalizace je světelná indikace stavu, který již není aktuální. Pokud poruchový stav stále přetrvává po přepnutí
přepínače do polohy ON (ZAP) ( ) nebo AUTO ( ), dojde k okamžitému opakování indikace alarmu.
Dolní poloha AUTO (
• Čerpadlo je řízeno vstupními signály od elektrod a podle zvoleného nastavení přepínačů DIP.
• Poruchová signalizace bude automaticky resetována. Spínač DIP 9 však může být nastaven na ruční reset, který
bude možno provést resetovacím tlačítkem, viz kapitola 15.2.
• Automatický restart čerpadla bude proveden po pominutí poruchového stavu. To však závisí na nastavení
přepínače DIP 10, viz kapitola 15.2.
• Jakmile čerpadlo naběhne po pominutí poruchového stavu automaticky do provozu, bude signálka stále ještě
indikovat poruchový stav (paměť systému poplašné signalizace). Tuto indikaci lze zrušit resetem paměti poplašné
signalizace, viz poloha OFF (VYP) ( ).
), střední poloha:
):

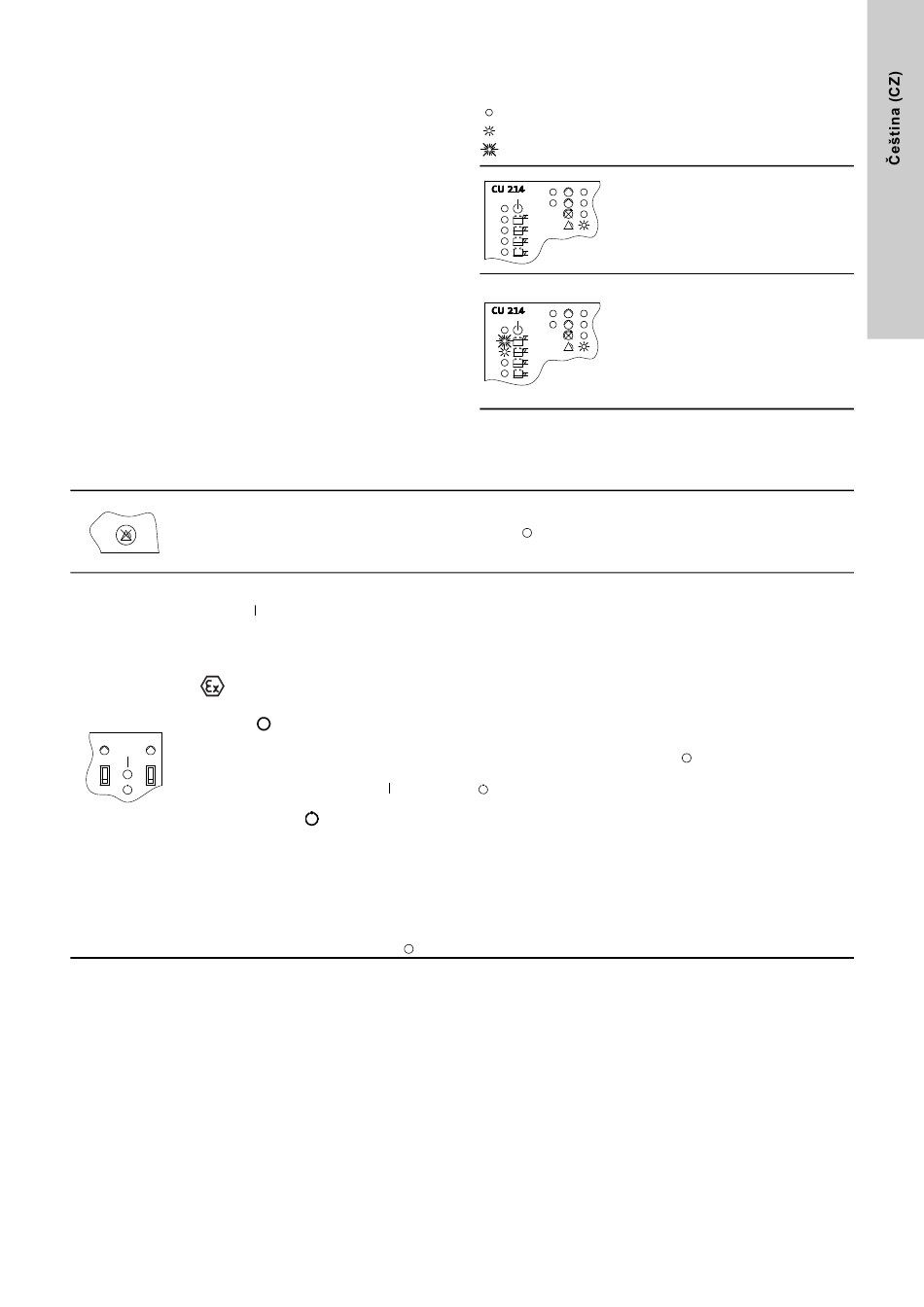

Následující tabulka obsahuje případy, ke kterým může dojít,
pokud standardní elektrické napájení jednotky LCD 110 selže
a pokud je připojena záložní baterie:
= signálka nesvítí.
= signálka svítí.
= signálka bliká.
Výpadek napájecího napětí:
1
• Signalizace souhrnné plochy je aktivní.
2
Červená signálka svítí.
• Zelená signálka (elektrické napájení je
zapnuto) nesvítí.
Výpadek napájecího napětí a aktivní
signalizace vysoké hladiny:
• Signalizace souhrnné plochy je aktivní.
1
2
Červená signálka svítí.
• Horní oranžová signálka bliká.
• Druhá oranžová signálka shora svítí.
• Zelená signálka (elektrické napájení je
zapnuto) nesvítí.
