• Spínače 5, 6 a 7, odložené zastavenie:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Odloženie zastavenia je doba od vyslania vypínacieho signálu
do zastavenia čerpadla.
Presvedčte sa, že čerpadlo nebeží na sucho.
0 sek.
15 sek.
30 sek.
45 sek.
• Spínač 8:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Spínač 8 nemá žiadnu funkciu v spojení s aktuálnou
aplikáciou pre paralelnú prevádzku pre 4 hladiny
(5 elektród) strana 265), avšak toto nastavenie je nutné
zachovať!
• Spínač 9, automatický reset (nulovanie) poplašnej
signalizácie:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Toto nastavenie zaisťuje automatický reset
(vynulovanie) funkcie externého systému poruchovej
signalizácie a zabudovaného bzučiaka.
Každopádne signál poplašnej signalizácie sa vynuluje
iba v prípade, že príčina chyby bola odstránená.
Pri tomto nastavení musí byť reset poruchovej
signalizácie vykonaný ručne resetovacím tlačidlom
(funkcia resetovacieho tlačidla je popísaná v odst.
15.5).
• Spínač 10, automatický reštart:
Pri zmene nastavenia spínacej lišty DIP musí byť riadiaca
jednotka vypnutá minimálne na dobu 1 minúty!
Toto nastavenie umožňuje automatický reštart potom, čo
termospínač motora vypol čerpadlo. Znovuuvedenie do
prevádzky bude možné až po vychladnutí motora na
normálnu teplotu.
Ak sa pripojené čerpadlá používajú v prostredí
s nebezpečenstvom výbuchu, spínač 10 nesmie
byť v tejto polohe!
Pri tomto nastavení musí byť čerpadlo uvedené znovu do
prevádzky ručne potom, čo bolo vypnuté termospínačom
motora. K znovuuvedeniu čerpadla do prevádzky dajte
prepínač ON-OFF-AUTO (ZAP-VYP-AUTO) na krátku
dobu do polohy OFF (VYP), (viď popis prepínača
ON-OFF-AUTO v časti 15.5).
Ak sa pripojené čerpadlá používajú v prostredí
s nebezpečenstvom výbuchu, prepínač 10 musí
byť v nasledovnej polohe!
250
60 sek.
90 sek.
120 sek.
180 sek.
15.3 Ovládací panel
Systémy pre paralelnú prevádzku so 4 hladinami (5 elektródami),
strana 265.

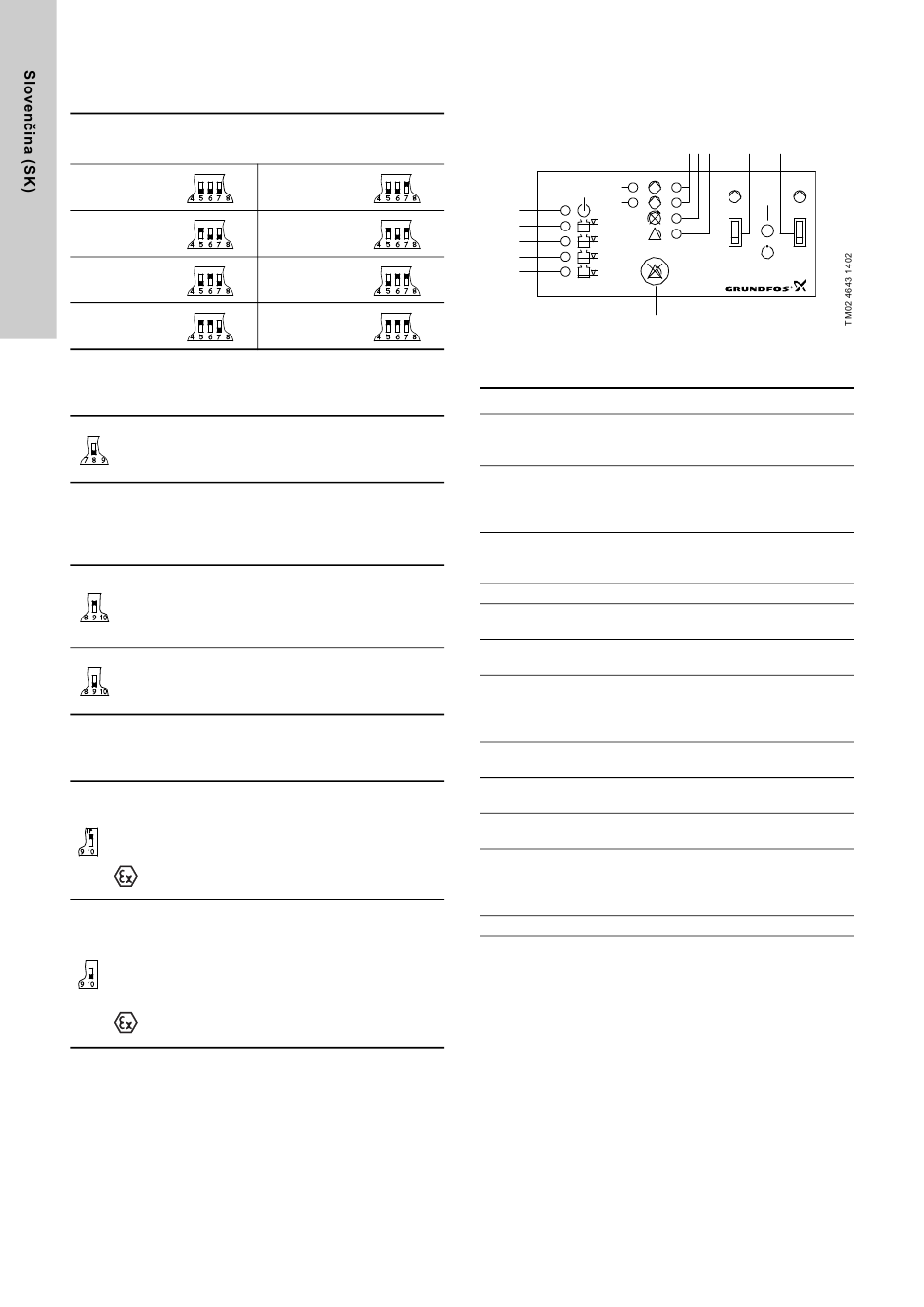

Obr. 14 ukazuje ovládací panel modulu CU 214.
1
CU 214
1
2
12
11
10
9
8
7
Obr. 14
Kľúč k symbolom uvedeným na obr. 6:
Pol. Popis
Zelená kontrolka pre čerpadlá 1 a 2 na indikáciu
1 odloženého štartu (bliká) a prevádzky čerpadiel (stále
svieti).
Červená kontrolka pre čerpadlo 1 a 2, indikuje poruchu
čerpadla.
2
Bliká: Porucha PTC rezistora / termospínača
Svieti: Porucha ochranného ističa motora.
Červená kontrolka ukazuje nesprávny sled fáz (iba pri
3 niektorých verziách a pri čerpadlách s trojfázovými
motormi).
4 Červená kontrolka na indikáciu celkovej poruchy.
Prepínač ON-OFF-AUTO /ZAP-VYP-AUTO/ pre
5
čerpadlo 1, tri polohy, viď časť 15.5.
Prepínač ON-OFF-AUTO /ZAP-VYP-AUTO/ pre
6
čerpadlo 2, tri polohy, viď časť 15.5.
Resetovacie tlačidlo pre ručný reset/vynulovanie
externého systému poruchovej signalizácie
7
a vstavaného bzučiaku (len pri niektorých verziách), viď
časť 15.5.
Oranžová kontrolka aktivovaná elektródou pre celkové
8
zastavenie.
Oranžová kontrolka, ktorá je aktivovaná elektródou pre
9
zapnutie prvého čerpadla.
Oranžová kontrolka, ktorá je aktivovaná elektródou
10
určenou na zapnutie ďalšieho čerpadla.
Oranžová kontrolka aktivovaná elektródou pre aktiváciu
poplašného systému vysokej hladiny.
11
V prípade hlásenia vysokej hladiny bude táto kontrolka
blikať.
12 Zelená kontrolka znamená, že napájanie je zapnuté.
2 3 4 5 6
1 2
