• Switch 5, 6 og 7, efterløbstid:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Efterløbstiden er den tid, der går fra stopsignalet, indtil
pumpen stoppes (stopforsinkelse).
Det skal tilsikres, at pumpen ikke løber tør.
0 sek.
15 sek.
30 sek.
45 sek.
• Switch 8:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Switch 8 har ingen funktion i forbindelse med den
aktuelle applikationstype (4 niveauer (5 elektroder),
side 263), men skal bibeholdes i den viste stilling!
• Switch 9, automatisk alarmafstilling:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Denne indstilling sikrer, at alarmmeldinger fra eksterne
alarmmeldere og den indbyggede summer afstilles
automatisk. Alarmmeldingen afstilles dog kun, hvis
fejlårsagen ikke længere er til stede.
Ved denne indstilling skal alarmafstillingen foretages
manuelt ved hjælp af afstillingstasten (afstillingstasten
er beskrevet i afsnit 6.5).
• Switch 10, automatisk genstart:
Ved indstilling af DIP-switchen skal styringen være
spændingsløs i mindst 1 minut!
Denne indstilling giver mulighed for automatisk genstart,
efter at motorens termoafbryder har forårsaget udkobling.
Genstart sker dog først, når afkøling har fundet sted.
Når den tilsluttede pumpe anvendes i et eksplosi-
onsfarligt område, må switch 10 ikke stå i denne
stilling!
Ved denne indstilling skal genstart foretages manuelt,
efter at motorens termoafbryder har forårsaget udkobling.
Afstilling foretages ved hjælp af ON-OFF-AUTO-omskifte-
ren, som kortvarigt stilles i stilling OFF
(ON-OFF-AUTO-omskifteren er beskrevet i afsnit 6.5).
Når den tilsluttede pumpe anvendes i et eksplosi-
onsfarligt område, skal switch 10 stå i denne
stilling!
60 sek.
90 sek.
120 sek.
180 sek.

6.3 Betjeningspanel

Anlæg med 4 niveauer (5 elektroder), side 263.

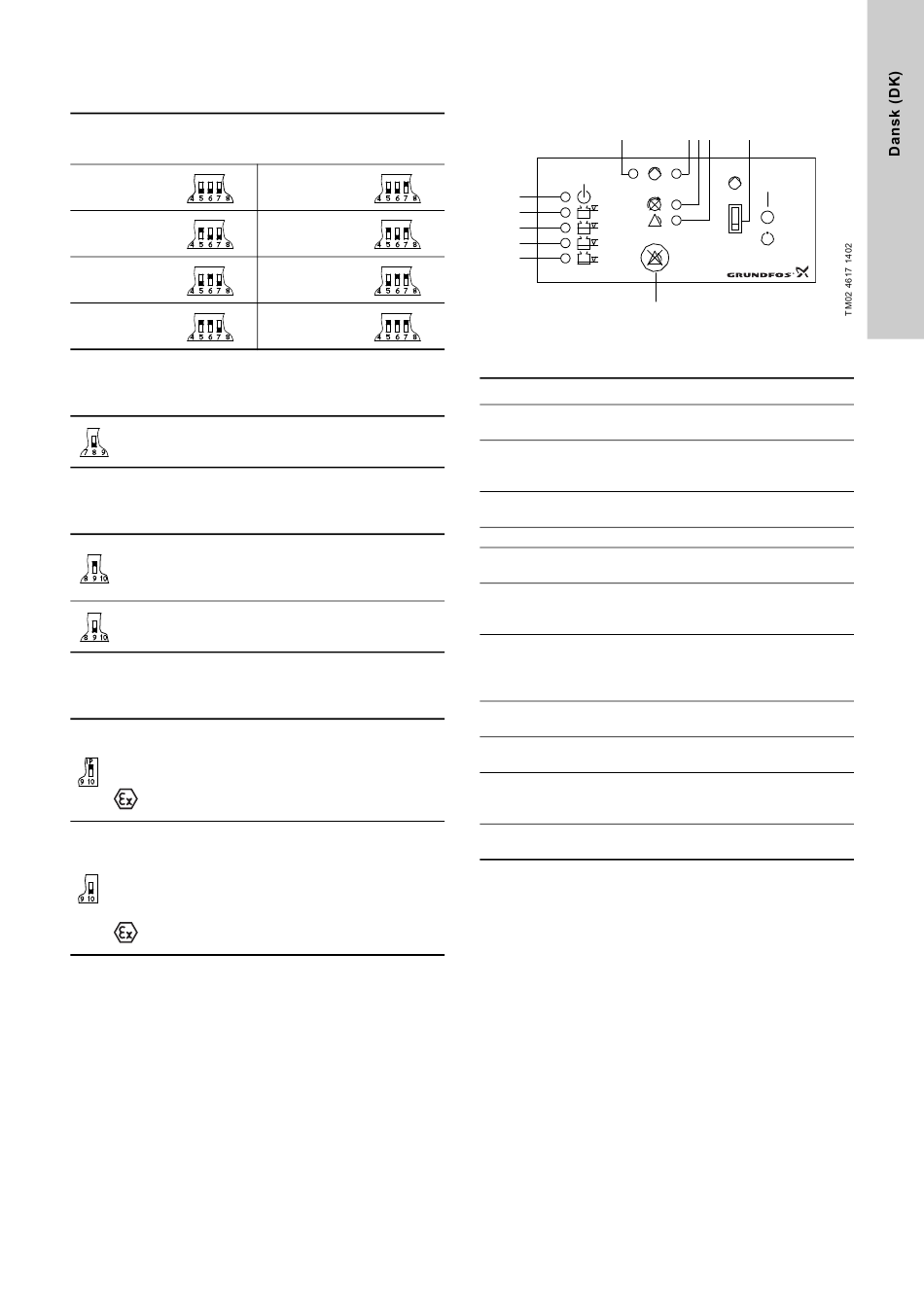

Fig. 8 viser betjeningspanelet på modul CU 213.
1
CU 213
1
12
11
10
9
8
7
Fig. 8
Signaturforklaring til fig. 8:
Pos. Beskrivelse
Grøn signallampe, viser startforsinkelse (blinker) og
1
pumpedrift (lyser).
Rød signallampe, viser pumpefejl.
2 Blinker: PTC-modstand/termoafbryder fejl
Lyser: motorværn fejl
Rød signallampe, viser fasefølgefejl (kun visse varianter
3
og kun 3-fasede pumper).
4 Rød signallampe, viser fællesalarm.
ON-OFF-AUTO-omskifter, tre mulige stillinger,
5
se afsnit 6.5.
Afstillingstast, tryktast for manuel afstilling af eksterne
7 alarmmeldere og den indbyggede summer (kun visse
varianter), se afsnit 6.5.
Orange signallampe, som aktiveres af elektroden for
tørløbsalarm.
8
I tilfælde af tørløbsalarm blinker signallampen.
Ved normale driftstilstande lyser signallampen.
Orange signallampe, som aktiveres af elektroden for
9
stop af pumpe.
Orange signallampe, som aktiveres af elektroden for
10
start af pumpe.
Orange signallampe, som aktiveres af elektroden for
11 højvandsalarm.
I tilfælde af højvandsalarm blinker signallampen.
Grøn signallampe, viser at forsyningsspændingen er
12
tilsluttet.
2 3 4 5
1
