16.4 Функции на батерията за резервно захранване
Системи за 100 % работа в режим на готовност с 4 нива
(5 електрода), стр. 266.
Ако резервната батерия за CU 214 (аксесоар за определени
варианти) е инсталирана, следните функции ще се
изпълняват, ако електрическото захранване към LCD 110 спре
(виж също илюстрациите по-долу):
• Общата аларма е активна, червеният индикатор свети -
не може да се нулира!
• Ако външното алармено устройство за общата аларма се
захранва от външен източник, това устройство ще бъде
активно - не може да се нулира чрез бутона за нулиране!
• Вграденият звънец (само за определени варианти) се
активира - може да се нулира чрез бутона за нулиране!
• Ако нивото на течността в шахтата надвиши нивото за
аларма за високо ниво, вторият оранжев светлинен
индикатор от горе надолу ще мига. Ако нивото на
течността е по-високо от нивото за старт на следващата
помпа, горният оранжев светлинен индикатор ще свети
постоянно.
• Ако са избрани функциите за закъснение при старт и
автоматичен тестов пуск (превключвател 4 от DIP
превключвателя), стартирането ще се отложи след
включване на захранването, когато нивото на течността е
достатъчно високо, вижте раздел 16.2.
16.5 Бутон за нулиране и превключвател "ON-OFF-AUTO"
Системи за 100 % работа в режим на готовност с 4 нива (5 електрода), стр. 266.
Бутонът за нулиране е бутон за ръчно нулиране на алармени сигнали към външни алармени устройства и
към вградения звънец (т.е. не за нулиране на паметта на алармата, тъй като това се изпълнява чрез
превключвателя "ON-OFF-AUTO", вижте позиция "OFF" ( )).
Дори ако все още съществува състояние на неизправност, външните алармени устройства и вграденият
звънец ще се нулират, когато натиснете бутона за нулиране.
Превключвателят "ON-OFF-AUTO" за всяка помпа има три различни позиции:
"ON" ( ), горна позиция:
• Помпата ще се стартира, когато поставите превключвателя в тази позиция (освен ако релето за защита на
двигателя не я е изключило).
• Ако термичният превключвател на двигателя регистрира твърде висока температура, помпата ще се
изключи.
В потенциално взривоопасна среда, превключвател 10 на DIP превключвателя трябва да бъде
настроен, както е показано в раздел 16.2. Следователно, помпата не може да бъде стартирана, когато
термичният превключвател на двигателя регистрира твърде висока температура.
"OFF" (
• Помпата не може да стартира, когато превключвателят е в тази позиция.
1 2
• Паметта на алармата се нулира, когато поставите превключвателя в позиция "OFF" ( ). Паметта на
алармата е светлинната индикация за състояние на неизправност, което е отминало. Ако състоянието на
неизправност все още съществува, след като поставите превключвателя в позиция "ON" ( ) или "AUTO"
( ), алармената индикация ще се активира незабавно.
"AUTO" (
• Помпата се управлява чрез входящите сигнали от електродите и от помпата в зависимост от избраната
настройка на DIP превключвателя.
• Алармените сигнали ще се нулират автоматично. Превключвател 9 на DIP превключвателя може да бъде
настроен за ръчно нулиране, което се извършва чрез бутона за нулиране, вижте раздел 16.2.
• Когато състоянието на неизправност отпадне, помпата автоматично ще се рестартира. Това обаче зависи
от настройката на превключвател 10 на DIP превключвателя, вижте раздел 16.2.
• Когато помпата стартира автоматично, след като състоянието на неизправност вече не съществува,
светлинният индикатор ще продължи да обозначава неизправност (памет на алармата) и индикацията може
да бъде отстранена само чрез нулиране на паметта на алармата, вижте позиция "OFF" ( ).
), средна позиция:
), долна позиция:

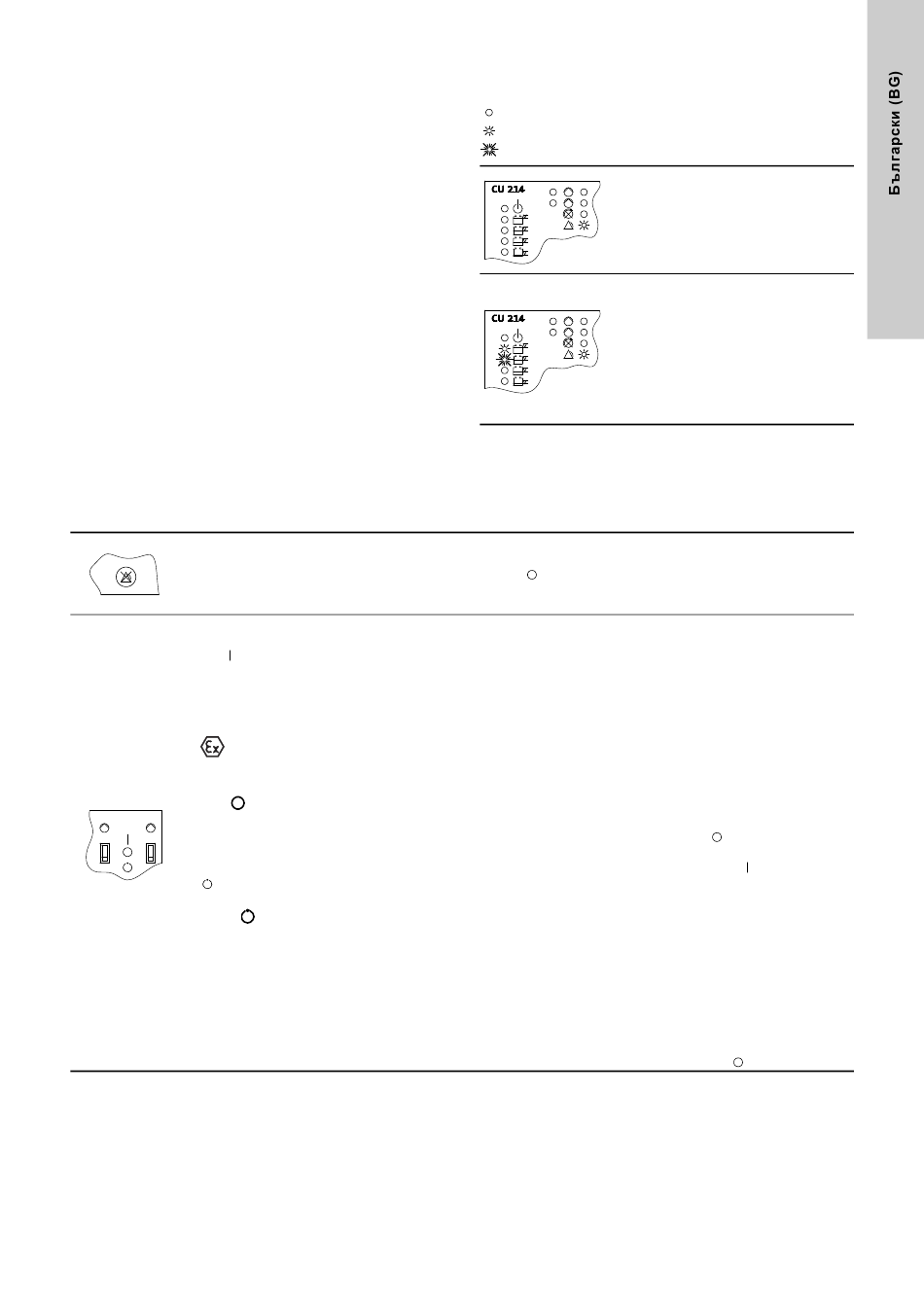

Таблицата по-долу показва ситуациите, които може да
възникнат, ако електрическото захранване към LCD 110
отпадне и батерията за резервно захранване е свързана:
= светлинният индикатор не свети.
= светлинният индикатор свети.
= светлинният индикатор мига.
Отпадане на мрежовото захранване:
1
• Общата аларма е активна.
2
Червеният индикатор свети.
• Зеленият индикатор (включено
електрическо захранване) не свети.
Отпадане на захранването и аларма за
високо ниво:
• Общата аларма е активна.
1
Червеният индикатор свети.
2
• Горният оранжев индикатор свети.
• Вторият оранжев индикатор от горе
надолу мига.
• Зеленият индикатор (включено
електрическо захранване) не свети.
