• Spínače 5, 6 a 7, vypínací časová prodleva:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Vypínací časová prodleva je doba od vyslání vypínacího
signálu do zastavení čerpadla.
Je třeba se přesvědčit, že čerpadlo neběží nasucho.
0 sekund
15 sekund
30 sekund
45 sekund
• Spínač 8:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Spínač 8 nemá žádnou funkci ve spojení s aktuální
aplikací (4 hladiny (5 elektrod), strana 263), avšak toto
nastavení je nutno uchovat!
• Spínač 9, automatický reset poruchové signalizace:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Toto nastavení zajišťuje automatický reset funkce
externího poplašného systému a vestavěného
bzučáku. Poplašná signalizace se však resetuje pouze
v případě, že příčina poruchy již neexistuje.
Při tomto nastavení musí být reset poplašné
signalizace proveden ručně resetovacím tlačítkem
(funkce resetovacího tlačítka je popsána v kapitole
6.5).
• Spínač 10, automatický restart:
Po provedení změny nastavení spínačů DIP musí být řídící
jednotka vypnuta na dobu alespoň 1 minuty!
Toto nastavení umožňuje automatický restart poté, co
termospínač motoru vypnul čerpadlo. Restart bude
možný až po vychladnutí motoru na normální teplotu.
Jestliže se připojené čerpadlo používá v prostředí
s nebezpečím výbuchu, spínač 10 nesmí být v této
poloze!
Při tomto nastavení musejí být čerpadla uvedena znovu
do provozu ručně poté, co byla vypnuta termospínačem
motoru. Ke znovuuvedení čerpadla do provozu nastavte
přepínač ON-OFF-AUTO (ZAP-VYP-AUTO) na krátkou
dobu do polohy OFF (VYP), (přepínač ON-OFF-AUTO je
popsán v kapitole 6.5).
Jestliže se připojené čerpadlo používá v prostředí
s nebezpečím výbuchu, spínač 10 musí být v této
poloze!
60 sekund
90 sekund
120 sekund
180 sekund
6.3 Ovládací panel
Soustavy se 4 hladinami (5 elektrodami), strana 263.

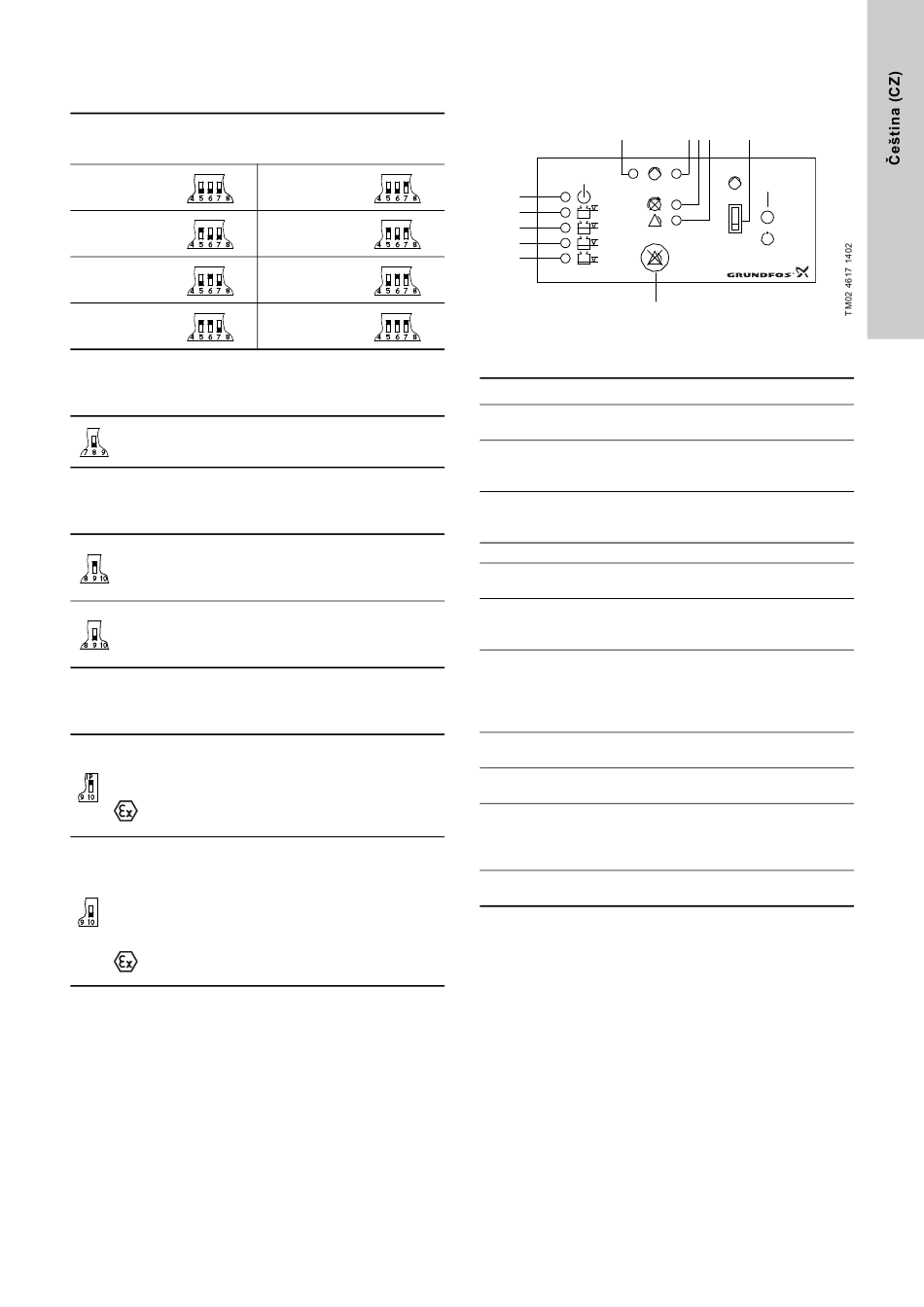

Obr. 8 ukazuje ovládací panel modulu CU 213.
1
CU 213
1
12
11
10
9
8
7
Obr. 8
Klíč k symbolům uvedeným na obr. 8:
Pol. Popis
Zelená signálka k indikaci zapínací časové prodlevy
1
(bliká) a provozu čerpadla (stále svítí).
Červená signálka k indikaci poruchy čerpadla.
2 Bliká: Porucha v rezistoru PTC/termospínači
Svítí: Porucha v motorovém ochranném jističi.
Červená signálka k indikaci nesprávného sledu fází
3 (pouze u některých verzí a u čerpadel s třífázovými
motory).
4 Červená signálka k indikaci souhrnné poruchy.
Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO), tři polohy,
5
viz kapitola 6.5.
Resetovací tlačítko pro ruční reset externího
7 poplašného systému a vestavěného bzučáku
(jen u některých verzí), viz kapitola 6.5.
Oranžová signálka aktivovaná elektrodou určenou
k aktivaci signalizace běhu čerpadla nasucho.
8 V případě aktivace signalizace běhu čerpadla nasucho
tato signálka bliká. Za normálních provozních podmínek
tato signálka stále svítí.
Oranžová signálka aktivovaná elektrodou určenou
9
k vypínání čerpadla.
Oranžová signálka aktivovaná elektrodou určenou
10
k zapínání čerpadla.
Oranžová signálka aktivovaná elektrodou poplašné
signalizace vysoké hladiny kapaliny.
11
V případě poplašné signalizace vysoké hladiny kapaliny
signálka bliká.
Zelená signálka indikující, že je napájecí elektrické
12
napětí zapnuto.
2 3 4 5
