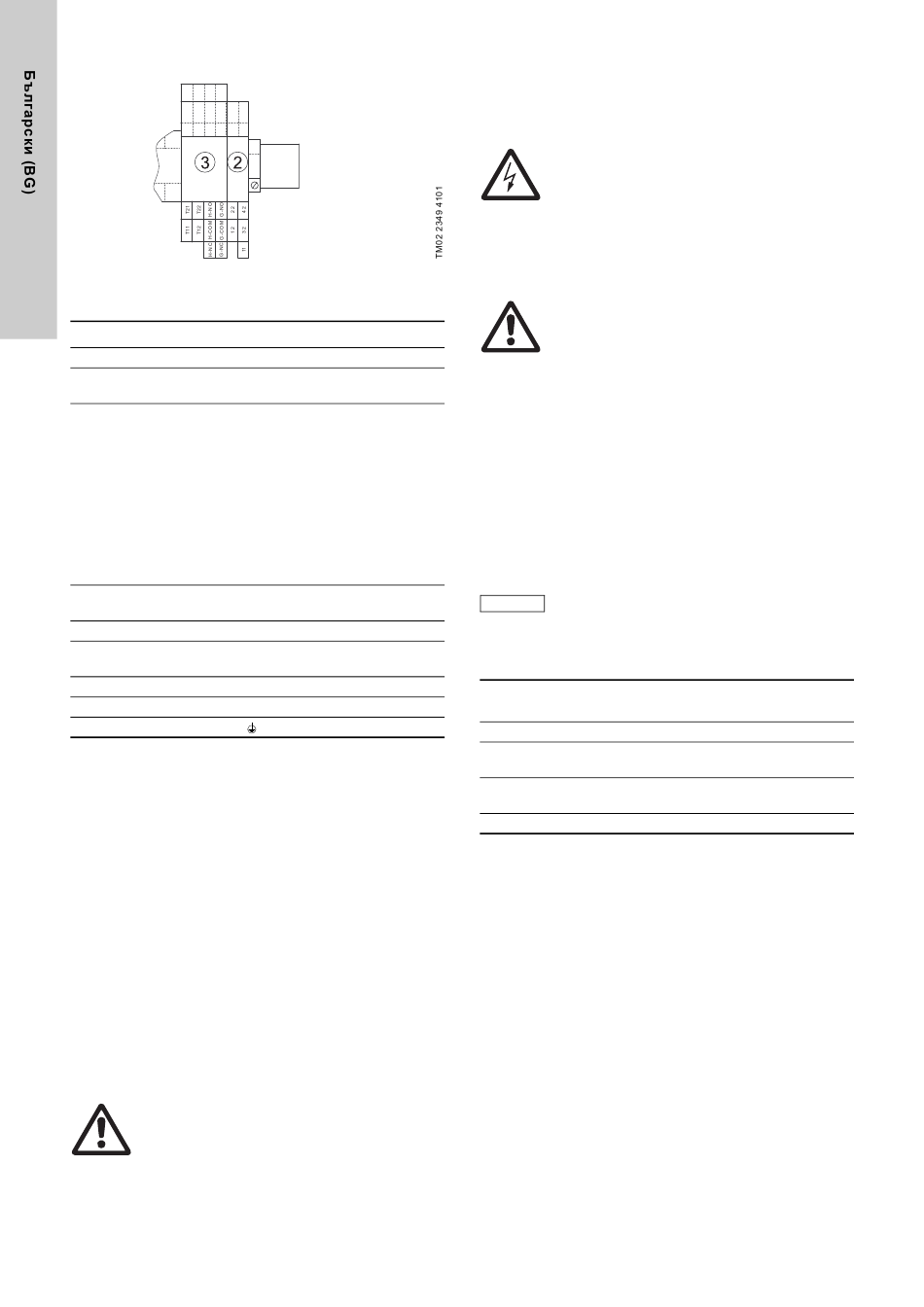

Фигура
10
показва клемите от позиции 2 и 3.
Фиг. 10
Обозначения на фиг.
9
и 10:
Поз.
Описание
1
Модул CU 214.
Клеморед за входовете за ниво
2
(11-12, 22, 32 и 42).
Клеморед с:
• вход за РТС резистор/термичен превключвател на
двигателя
(T11-T21, T12-T22),
• вход за термичен превключвател на двигателя
3
(T11-T21, T12-T22),
• изход за външно алармено устройство за аларма
за високо ниво (H-NC, H-COM, H-NO) (само за
определени варианти),
• изход за външно алармено устройство за обща
аларма (G-NC, G-COM, G-NO).
Релета за защита на двигателите, помпи 1 и 2
4
(монтирано термично реле и контакти).
5
Клеморед за електрическото захранване.
Носачи за предпазителите на управляващата верига
6
(1 до 3 в зависимост от варианта за напрежение/ток).
7
Изолиращ трансформатор.
9
Pg кабелни входове.
10
Заземителна линия (
14. Системи за паралелна работа с
3 нива (4 електрода)
Описание (вижте също стр. 264):
Помпите се управляват в зависимост от нивото на течността в
шахтата.
Когато електродът, поз. 1, регистрира течност, първата
помпа се стартира.
Когато електродът, поз. 2, регистрира течност, следващата
помпа стартира.
Когато електродът, поз. 1, не регистрира течност, се
активира закъснение при стоп" (може да бъде настроено).
След изтичане на закъснението при стоп двете помпи
спират.
Помпите работят алтернативно.
Горният електрод, поз. 3, активира алармата за високо
ниво.
Предупреждение
Преди да започнете работа по помпи, използвани
за изпомпване на течности, които могат да бъдат
определени като опасни за здравето, трябва да се
извърши старателно почистване/проветряване на
помпите, шахтите и т.н., съгласно местните
разпоредби.
Преди да изпълните каквито и да е връзки към LC
110 и преди да започнете работа по помпи, шахти
и др., уверете се, че електрическото захранване е
изключено и не може да бъде включено случайно.
52
).
PE
14.1 Електрическо свързване
Системи за паралелна работа с 3 нива (4 електрода),
стр. 264.
Предупреждение
Преди да започнете работа по системата,
изключете захранването и заключете
превключвателя на захранването в позиция 0.
Преди да започнете работа по системата, всички
свързани към нея външни източници на
напрежение трябва да бъдат изключени.
Фигура
4
на стр.
264
показва всички електрически връзки,
необходими за свързване на LCD 110 за паралелна работа с
3 нива (4 електрода).
Предупреждение
Контролерът LCD 110 трябва да бъде свързан
съгласно действащите правила и стандарти за
конкретното приложение.
Работното захранващо напрежение и честота са обозначени
върху табелата с данни на контролера. Уверете се, че
контролерът е подходящ за електрическото захранване, към
което ще бъде свързан.
Всички кабели/проводници трябва да бъдат свързани през Pg
кабелните входове и уплътненията (IP65).
Върху табелата с данни на контролера е посочена
максималната стойност за електрическия предпазител.
Ако е необходимо и се изисква от местните разпоредби,
трябва да бъде монтиран външен превключвател на
захранването.
Ако е свързан PTC резистор/термичен
превключвател на двигателя, фабрично
свързаният мост трябва да бъде отстранен (клеми
Внимание
Т11-Т21). За правилно инсталиране на PTC
резистора/термичния превключвател вижте
инструкциите за монтаж и работа на помпата.
Обозначения на фиг.
4
на стр. 264:
Поз.
Описание
R
Референтен електрод.
Електрод за старт на първата
1
помпа/общ стоп.
Електрод за старт на следващата
2
помпа.
3
Електрод за аларма за високо ниво.
Номер на
клема
11
12
22
32
