6.4 Funktioner ved batteri-backup

Anlæg med 4 niveauer (5 elektroder), side 263.
Hvis der er tilsluttet et backup-batteri på CU 213 (tilbehør til visse
varianter), vil følgende funktioner blive udført, når den normale
forsyningsspænding til LC 110 ikke er til stede (se også neden-
stående illustrationer):
• Fællesalarmen er aktiv, rød signallampe lyser - kan ikke afstil-
les!
• Hvis den eksterne alarmmelder for fællesalarm har ekstern
forsyningsspænding, vil denne være aktiv - kan ikke afstilles
ved hjælp af afstillingstasten!
• Den indbyggede summer (kun visse varianter) er aktiveret -
kan afstilles ved hjælp af afstillingstasten!
• Hvis væskeniveauet bliver højere end niveauet for høj-
vandsalarmering, vil øverste orange signallampe blinke og
næstøverste orange signallampe lyse.
• Hvis der er valgt startforsinkelse og automatisk testkørsel
(switch 4 på DIP-switchen), vil der efter tilslutning af netspæn-
dingen ske en startforsinkelse, når der er tilstrækkeligt væske-
niveau, se afsnit 6.2.

6.5 Afstillingstast og ON-OFF-AUTO-omskifter

Anlæg med 4 niveauer (5 elektroder), side 263.
.
Afstillingstasten er en tryktast til manuel afstilling af eksterne alarmmeldere og den indbyggede summer (dvs. ikke
til afstilling af alarmhukommelsen, da dette foretages ved hjælp af ON-OFF-AUTO-omskifteren, se stilling OFF ( )).
Selv om fejltilstanden stadigvæk er til stede, vil eksterne alarmmeldere og den indbyggede summer blive afstillet ved
tryk på afstillingstasten.
ON-OFF-AUTO-omskifteren kan stå i tre forskellige stillinger:
ON ( )
, øverste stilling:
• Pumpen starter, når omskifteren stilles i denne stilling (medmindre motorværnet har forårsaget udkobling!).
• Hvis motorens termoafbryder melder overtemperatur, vil pumpen blive udkoblet.
Ved eksplosionsfarlige områder skal switch 10 på DIP-switchen indstilles som angivet i afsnit 6.2, og dette
medfører samtidigt, at pumpen ikke kan startes, når motorens termoafbryder melder overtemperatur.
OFF ( )
• Pumpen kan ikke starte, når omskifteren står i denne stilling.
• Afstilling af alarmhukommelsen sker ved at stille omskifteren i stilling OFF ( ). Alarmhukommelsen er signallam-
1
pernes visning af en forsvunden fejltilstand. Hvis en fejltilstand stadigvæk er til stede, når omskifteren igen sættes
i driftstilstand ON ( ) eller AUTO ( ), vil alarmering for fejltilstanden straks gentages.
AUTO ( )
• Pumpen styres af indgangssignalerne fra elektroderne og pumpen i henhold til den valgte indstilling på DIP-
switchen.
• Alarmafstillingen vil ske automatisk. Switch 9 på DIP-switchen kan dog indstilles til manuel afstilling, som foreta-
ges ved hjælp af afstillingstasten, se afsnit 6.2.
• Pumpen vil genstarte automatisk, når en given fejltilstand igen forsvinder. Dette vil dog afhænge af switch 10 på
DIP-switchen, se afsnit 6.2.
• Når pumpen genstarter automatisk efter en forsvunden fejltilstand, vil signallampernes visning af den nu
forsvundne fejltilstand bibeholdes (alarmhukommelse), og visningen kan kun fjernes ved at afstille alarmhukom-
melsen, se stilling OFF ( ).
144
, mellemste stilling:
, nederste stilling:

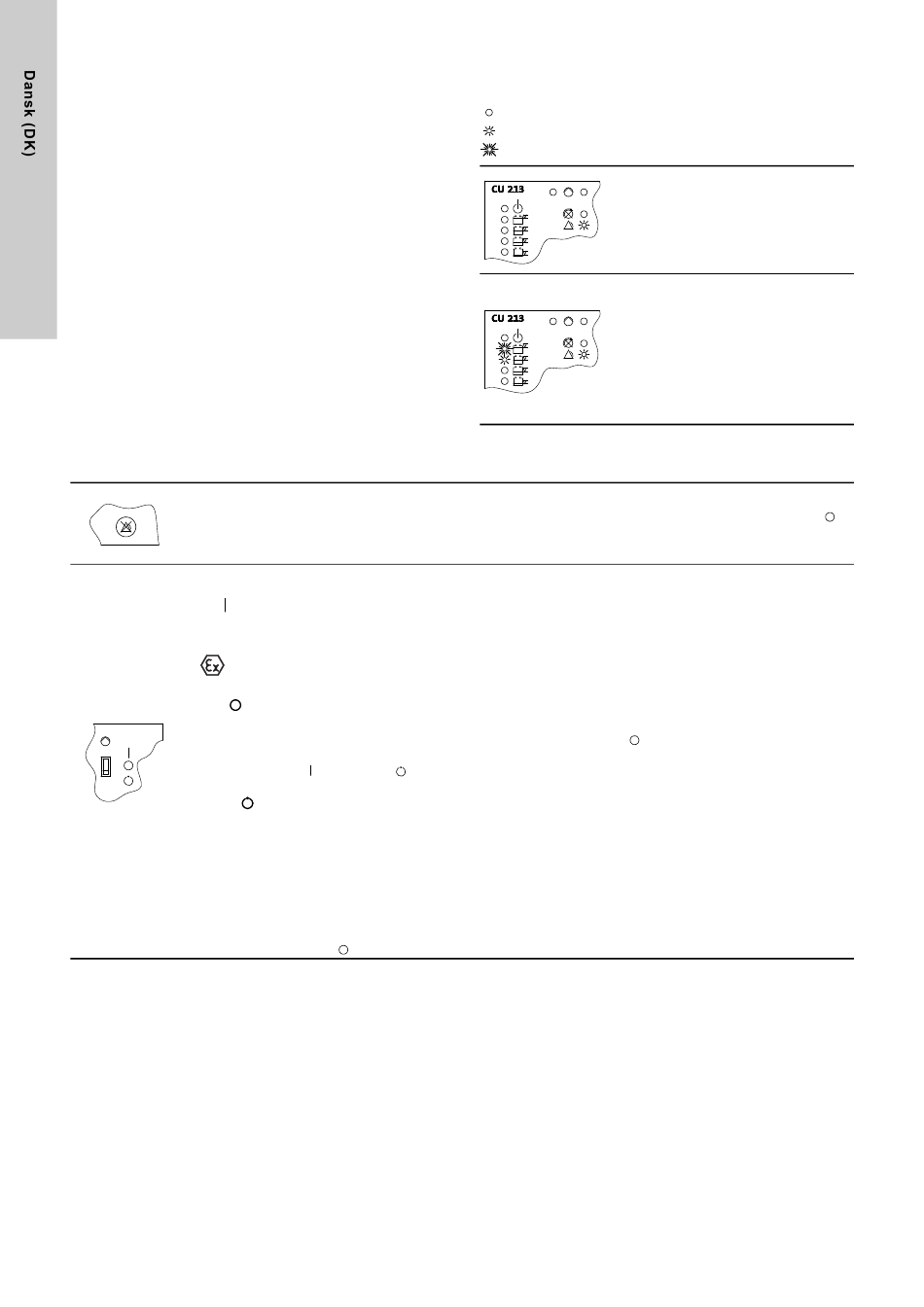

Nedenstående oversigt viser de situationer, der kan forekomme,
når den normale forsyningsspænding til LC 110 ikke er til stede,
og der samtidig er tilsluttet et backup-batteri:
= signallampen lyser ikke.
= signallampen lyser.
= signallampen blinker.
Netspændingsfejl:
1
• Fællesalarmen er aktiv.
Rød signallampe lyser.
• Grøn signallampe (forsyningsspæn-
ding tilsluttet) lyser ikke.
Netspændingsfejl og højvandsalarme-
ring:
• Fællesalarmen er aktiv.
1
Rød signallampe lyser.
• Øverste orange signallampe blinker.
• Næstøverste orange signallampe
lyser.
• Grøn signallampe (forsyningsspæn-
ding tilsluttet) lyser ikke.
