14.3 Контролен панел
Системи за паралелна работа с 3 нива (4 електрода),
стр. 264.

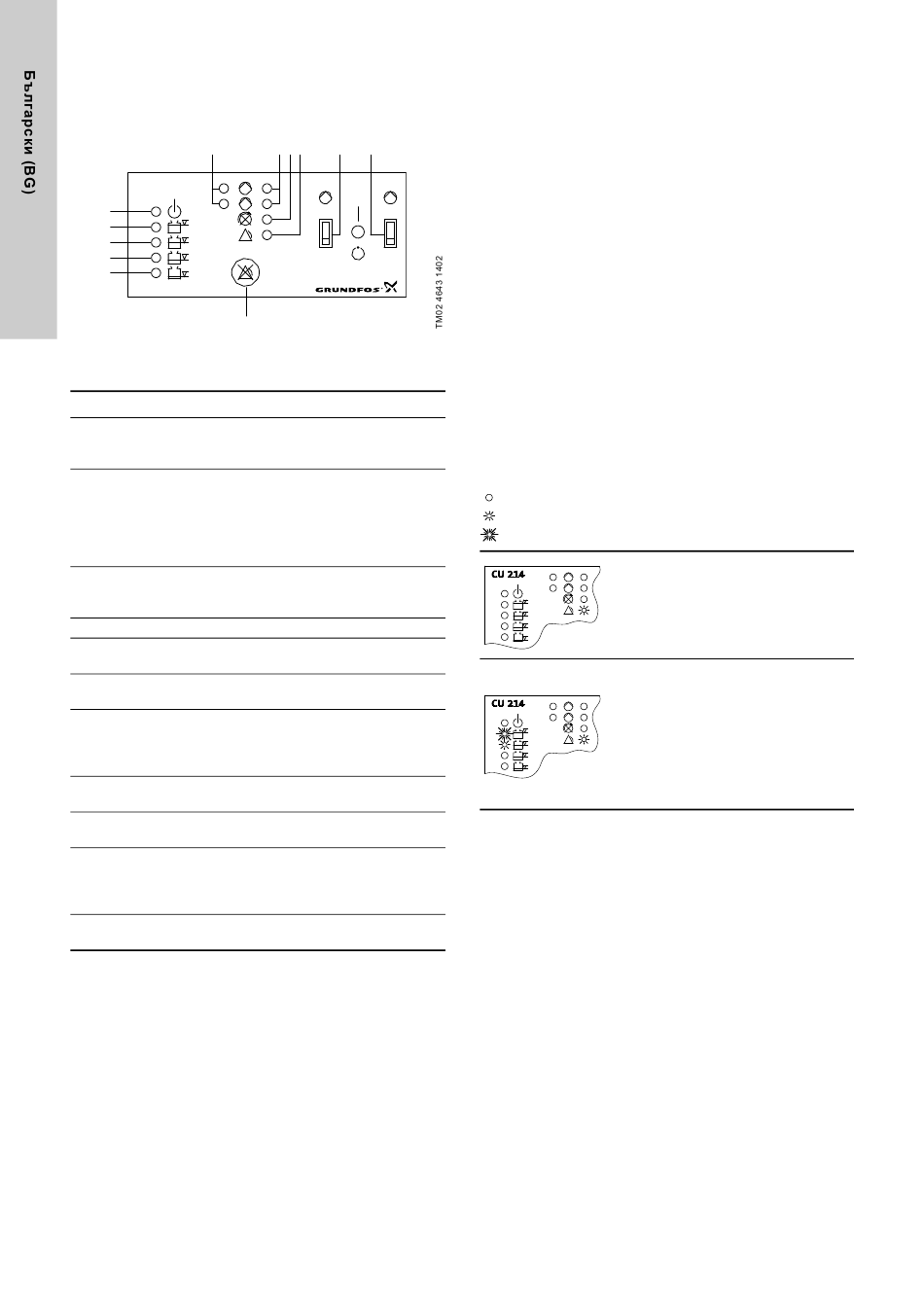

Фигура 12 показва контролния панел на модула CU 214.
1
CU 214
1
2
12
11
10
9
8
7
Фиг. 12
Означения на фиг. 12:
Поз. Описание
Зелени светлинни индикатори за помпи 1 и 2,
1 обозначават закъснението при старт (мигат) и
работата на помпите (светят постоянно).
Червен светлинен индикатор за помпи 1 и 2,
показващ неизправност на помпите.
Мига: Неизправност в РТС резистора/термичния
2
превключвател
Свети: Неизправност на електрическия предпазител
за защита на двигателя.
Червен светлинен индикатор, обозначаващ грешна
3 последователност на фазите (само за определени
варианти и само за трифазни помпи).
4 Червен индикатор, обозначаващ обща аларма.
Превключвател "ON-OFF-AUTO" за помпа 1, три
5
позиции, вижте раздел 14.5.
Превключвател "ON-OFF-AUTO" за помпа 2, три
6
позиции, вижте раздел 14.5.
Бутон за нулиране, бутон за ръчно нулиране на
алармени сигнали към външни алармени устройства
7
и към вградения звънец (само за определени
варианти), вижте раздел 14.5.
Оранжев светлинен индикатор, който се активира от
8
електрода за старт на първата помпа/общ стоп.
Оранжев светлинен индикатор, който се активира от
9
електрода за старт на следващата помпа.
Два оранжеви светлинни индикатора, които се
10
активират чрез електрода за аларма за високо ниво.
и
В случай на аларма за високо ниво, горният
11
индикатор мига, а другият свети постоянно.
Зелен светлинен индикатор, показва, че
12
електрическото захранване е включено.
54
2 3 4 5 6
1 2
14.4 Функции на батерията за резервно захранване
Системи за паралелна работа с 3 нива (4 електрода),
стр. 264.
Ако резервната батерия за CU 214 (аксесоар за определени
варианти) е инсталирана, следните функции ще се
изпълняват, ако електрическото захранване към LCD 110 спре
(виж също илюстрациите по-долу):
• Общата аларма е активна, червеният индикатор свети -
не може да се нулира!
• Ако външното алармено устройство за общата аларма се
захранва от външен източник, това устройство ще бъде
активно - не може да се нулира чрез бутона за нулиране!
• Вграденият звънец (само за определени варианти) се
активира - може да се нулира чрез бутона за нулиране!
• Ако нивото на течността се повиши над нивото на
алармата за високо ниво, горният оранжев светлинен
индикатор ще мига и вторият оранжев светлинен
индикатор от горе надолу ще свети постоянно.
• Ако са избрани функциите за закъснение при старт и
автоматичен тестов пуск (превключвател 4 от DIP
превключвателя), стартирането ще се отложи след
включване на захранването, когато нивото на течността е
достатъчно високо, вижте раздел 14.2.
Таблицата по-долу показва ситуациите, които може да
възникнат, ако електрическото захранване към LCD 110
отпадне и батерията за резервно захранване е свързана:
= светлинният индикатор не свети.
= светлинният индикатор свети.
= светлинният индикатор мига.
Отпадане на електрозахранването:
1
• Общата аларма е активна.
2
Червеният индикатор свети.
• Зеленият индикатор (включено
електрическо захранване) не свети.
Отпадане на захранването и аларма за
високо ниво:
• Общата аларма е активна.
1
Червеният индикатор свети.
2
• Горният оранжев индикатор мига.
• Вторият оранжев индикатор от горе
надолу свети.
• Зеленият индикатор (включено
електрическо захранване) не свети.
