2.1 Rakendused

LC 110 võimaldab järgmist:
ühe pumba juhtimist elektroodide tasemesignaalide alusel,
automaatset testkäivitamist pikkade jõudeperioodide ajal
(iga 24 tunni tagant),
varutoidet akult elektritoite rikke puhuks (lisavarustuses teatud
variantidel),
stardiviivitust piirides 0...255 s (juhuslik) pärast
tagasipöördumist akutoitelt võrgutoitele (koormuse võrdseks
jagamiseks, kui samaaegselt käivitub mitu pumbajaama),
automaatse häire nullimise valikut,
automaatse taaskäivitumise valikut,
tegelikele töötingimustele vastava seiskamisviivituse
seadistamist,
vedeliku taseme indikatsiooni,
häiresignaalid:
– lubamatult kõrge vedeliku tase,
– ülekoormus (mootori kaitserelee kaudu),
– ülekuumenemine (mootori termolüliti kaudu),
– vale faasijärjestus (ainult kolmefaasilised versioonid),
– toitepinge rike (ainult teatud variandid),
– määrdunud või defektne elektrood,
– kuivalt töötamine.
Standardselt on LCD 110 juhtimiskilbil üks häireväljund
üldhäiresignaali jaoks. Teatud variantidel on ka häire lisaväljund
kõrge taseme häiresignaali jaoks.
Lisaks sisaldab juhtimiskilp summerit (ainult teatud variandid).

2.2 Variandid

Kilbi tüüp, toitepinge jne. on näidatud kilbi küljel paikneva
andmesildi tüübikoodis.
LC 110 on saadaval otsekäivituseks.
LC 110 saab ühendada ja juhtida 3 erineval viisil, vt ptk
Ptk
4. 2 tasemega süsteemid (3
Ptk
5. 3 tasemega süsteemid (4
Ptk
6. 4 tasemega süsteemid (5
166
4.
kuni 6.:
elektroodi).
elektroodi).
elektroodi).

3. Paigalduskoht ja monteerimine

Hoiatus
Enne tööde alustamist pumpade juures, mida on
kasutatud tervisele ohtlike vedelike käitlemisel, tuleb
vastavalt kohalikele eeskirjadele läbi viia pumpade,
mahuti jne. põhjalik puhastamine ja läbituulutamine.
Enne ühenduste tegemist LC 110-s või tööde
alustamist pumbaga, kaevuga jne tuleb veenduda, et
elektrivarustus on välja lülitatud ning seda ei saa
kogemata sisse lülitada.
Paigalduse peavad tegema volitatud isikud vastavalt kohalikele
eeskirjadele.

3.1 Paigalduskoht

Hoiatus
LC 110 juhtimiskilpi ei tohi paigaldada
plahvatusohtlikesse piirkondadesse.
LC 110 võib paigaldada keskkonda temperatuuriga -30 °C kuni
+50 °C.
Kaitseklass: IP65.
Välistingimustes tuleb LC 110 paigaldada kaitsevarju alla või kilpi.
LC 110 ei tohi olla otsese päikesevalguse käes.
3.2 LC 110 montaaž
Enne paigaldamist eemalda transpordikaitsed, kui on
paigaldatud, korpuse seest.
Paigalda LC 110:
tasasele seinapinnale,
kaabliläbiviikudega allapoole
(vajadusel tuleb lisakaablisisendid paigaldada korpuse
põhjaplaati).
nelja kruviga läbi kinnitusavade korpuse tagaseinas.
Kinnitusavad peab puurima 4 mm puuriga. Paiguta kruvid läbi
avade ning pinguta korralikult. Paigalda juhtimiskilbiga
komplekti kuuluvad plastikkorgid kruvidele (IP65).

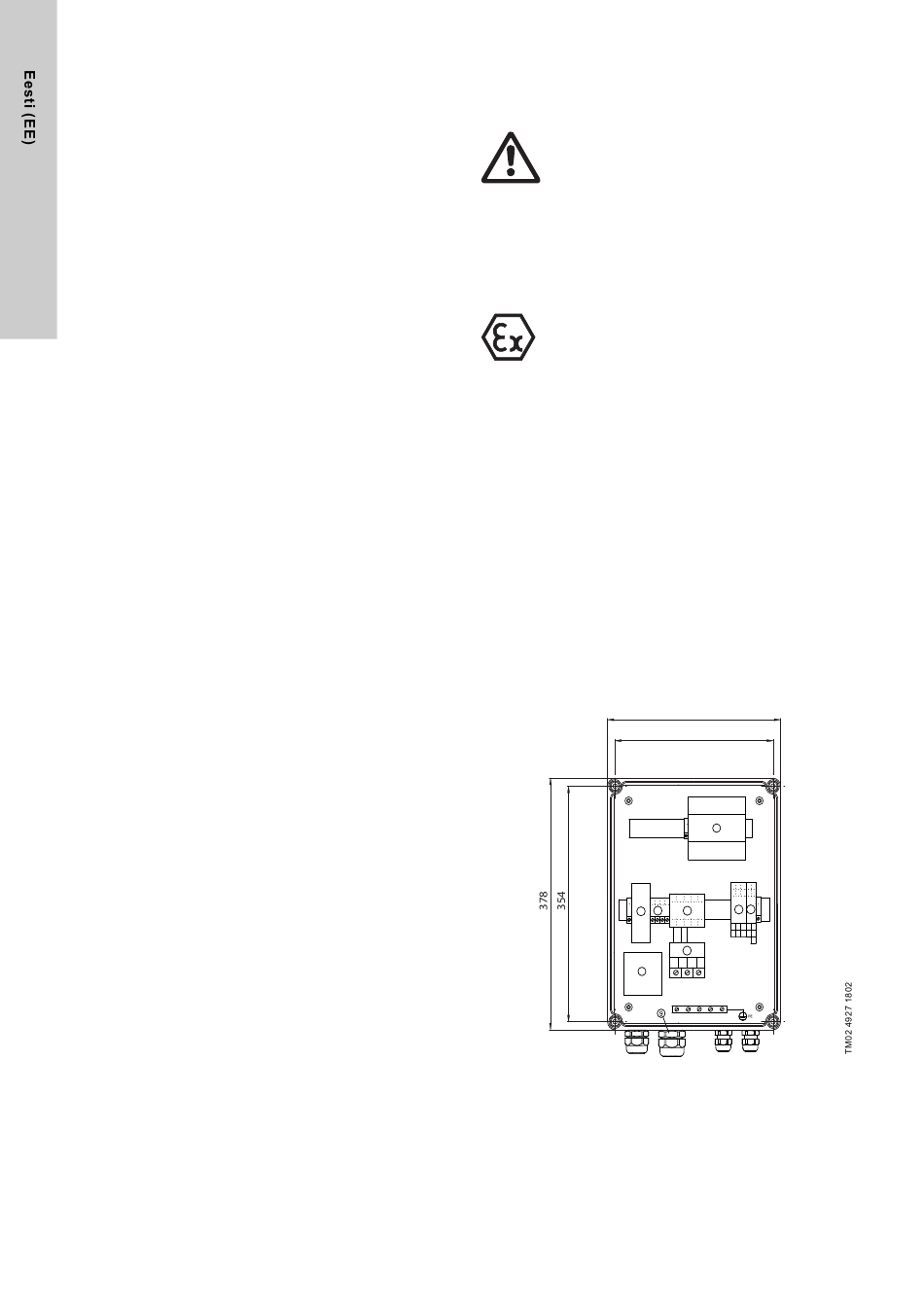

Joonisel
1
on näidatud LC 110 sisemine ehitus.
6
7
Joonis 1
278
254
1
3
2
5
4
4
