14.3 Betjeningspanel

Anlæg for paralleldrift med 3 niveauer (4 elektroder), side 264.

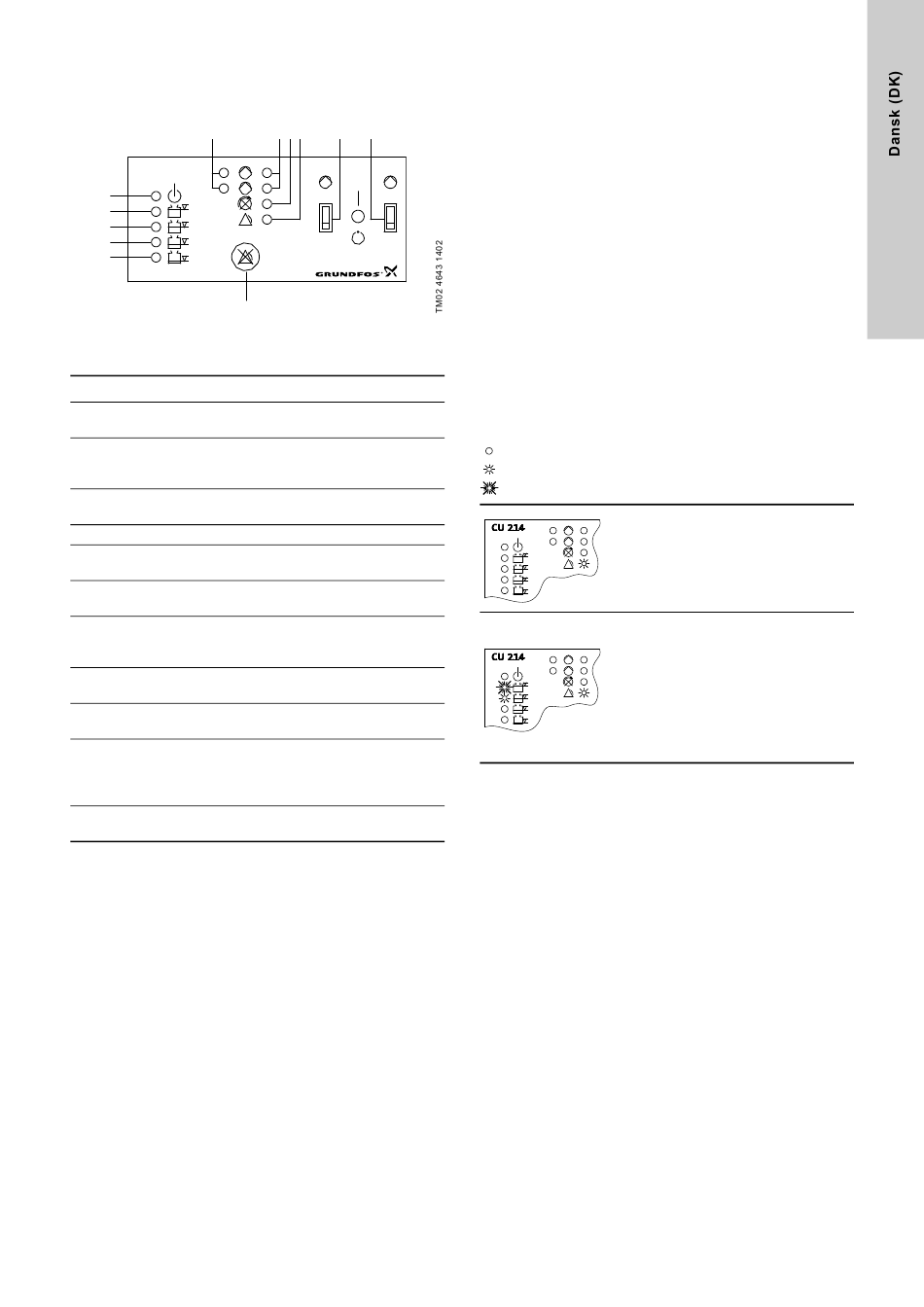

Fig. 12 viser betjeningspanelet på modul CU 214.
1
CU 214
1
2
12
11
10
9
8
7
Fig. 12
Signaturforklaring til fig. 12:
Pos. Beskrivelse
Grøn signallampe for henholdsvis pumpe 1 og 2,
1
viser startforsinkelse (blinker) og pumpedrift (lyser).
Rød signallampe for henholdsvis pumpe 1 og 2.
2 Blinker: PTC-modstand/termoafbryder fejl
Lyser: motorværn fejl
Rød signallampe, viser fasefølgefejl (kun visse varianter
3
og kun 3-fasede pumper).
4 Rød signallampe, viser fællesalarm.
ON-OFF-AUTO-omskifter for pumpe 1, tre mulige
5
stillinger, se afsnit 14.5.
ON-OFF-AUTO-omskifter for pumpe 2, tre mulige
6
stillinger, se afsnit 14.5.
Afstillingstast, tryktast for manuel afstilling af eksterne
7 alarmmeldere og den indbyggede summer (kun visse
varianter), se afsnit 14.5.
Orange signallampe, som aktiveres af elektroden for
8
start af første pumpe/fælles stop.
Orange signallampe, som aktiveres af elektroden for
9
start af den næste pumpe.
To orange signallamper, som aktiveres af elektroden for
10
højvandsalarm.
og
I tilfælde af højvandsalarm blinker den øverste
11
signallampe, og den anden lyser.
Grøn signallampe, viser at forsyningsspændingen er
12
tilsluttet.
2 3 4 5 6
1 2

14.4 Funktioner ved batteri-backup

Anlæg for paralleldrift med 3 niveauer (4 elektroder), side 264.
Hvis der er tilsluttet et backup-batteri på CU 214 (tilbehør til visse
varianter), vil følgende funktioner blive udført, når den normale
forsyningsspænding til LCD 110 ikke er til stede (se også neden-
stående illustrationer):
• Fællesalarmen er aktiv, rød signallampe lyser - kan ikke afstil-
les!
• Hvis den eksterne alarmmelder for fællesalarm har ekstern
forsyningsspænding, vil denne være aktiv - kan ikke afstilles
ved hjælp af afstillingstasten!
• Den indbyggede summer (kun visse varianter) er aktiveret -
kan afstilles ved hjælp af afstillingstasten!
• Hvis væskeniveauet bliver højere end niveauet for højvands-
alarmering, vil øverste orange signallampe blinke og næst-
øverste orange signallampe lyse.
• Hvis der er valgt startforsinkelse og automatisk testkørsel
(switch 4 på DIP-switchen), vil der efter tilslutning af netspæn-
dingen ske en startforsinkelse, når der er tilstrækkeligt væske-
niveau, se afsnit 14.2.
Nedenstående oversigt viser de situationer, der kan forekomme,
når den normale forsyningsspænding til LCD 110 ikke er til stede,
og der samtidig er tilsluttet et backup-batteri:
= signallampen lyser ikke.
= signallampen lyser.
= signallampen blinker.
Netspændingsfejl:
1
• Fællesalarmen er aktiv.
2
Rød signallampe lyser.
• Grøn signallampe (forsyningsspæn-
ding tilsluttet) lyser ikke.
Netspændingsfejl og højvandsalarme-
ring:
• Fællesalarmen er aktiv.
1
Rød signallampe lyser.
2
• Øverste orange signallampe blinker.
• Næstøverste orange signallampe
lyser.
• Grøn signallampe (forsyningsspæn-
ding tilsluttet) lyser ikke.
