16. 100 % reservtöösüsteemid

4 tasemega (5 elektroodi)

Kirjeldus (vt ka lk 266):
Pumpasid juhitakse vedeliku taseme järgi kaevus.
• Elektrood, nr. 2, käivitab esimese pumba.
• Elektrood, nr. 4, käivitab järgmise pumba.
• Elektrood, nr. 1, peatab mõlemad pumbad pärast "peatamise
viivitusaja" möödumist (seadistatav).
• Pumbad töötavad vaheldumisi.
• Elektrood, nr. 3, aktiveerib kõrge taseme häire.
Hoiatus
Enne tööde alustamist pumpade juures, mida on
kasutatud tervisele ohtlike vedelike käitlemisel, tuleb
vastavalt kohalikele eeskirjadele läbi viia pumpade,
mahuti jne. põhjalik puhastamine ja läbituulutamine.
Enne ühenduste tegemist LCD 110-s või tööde
alustamist pumbaga, kaevuga jne tuleb veenduda, et
elektrivarustus on välja lülitatud ning seda ei saa
kogemata sisse lülitada.
16.1 Elektriühendus
100 % reservtöösüsteemid 4 tasemega (5 elektroodi), lk 266.
Hoiatus
Enne töö alustamist süsteemiga lülitage
elektrivarustus välja ning lukustage pealüliti
positsiooni 0.
Enne töö alustamist tuleb kogu süsteemiga
ühendatud välispinge välja lülitada.
Joonisel 6 lk 266 on näidatud kõik elektriühendused, mis on
vajalikud LCD 110 ühendamiseks 100 % reservtöö jaoks 4
tasemega (5 elektroodi).
Hoiatus
LCD 110 peab olema ühendatud vastavalt rakenduse
kohta kehtivatele reeglitele ja standarditele.
Tööpinge ja -sagedus on märgitud kontrolleri andmeplaadile.
Veenduge, et kontroller sobitub elektrivõrguga, millega seda
kasutama hakatakse.
Kõik kaablid/juhtmed peab kinnitama läbi kaablisisendite ja
tihendite (IP65).
Lisakaitsme maksimaalne suurus on määratud kontrolleri
andmeplaadil.
Kui kohalike määrustega on nõutav, tuleb kasutada välist
pealülitit.
Kui ühendatakse mootori PTC takisti/termolüliti, tuleb
eemaldada tehases paigaldatud sild (klemmid
T11-T21). PTC takisti/termolüliti õige paigaldamise
Ettevaatust
juhised on toodud pumba paigaldus- ja
kasutusjuhendis.
Sümbolite selgitus joon. 6 lk 266:
Nr. Kirjeldus
R Võrdluselektrood.
1 Üldpeatamise elektrood.
2 Esimese pumba käivitamise elektrood.
3 Kõrge taseme häire elektrood.
4 Järgmise pumba käivitamise elektrood.
188

16.2 Seadistus

100 % reservtöösüsteemid 4 tasemega (5 elektroodi), lk 266.

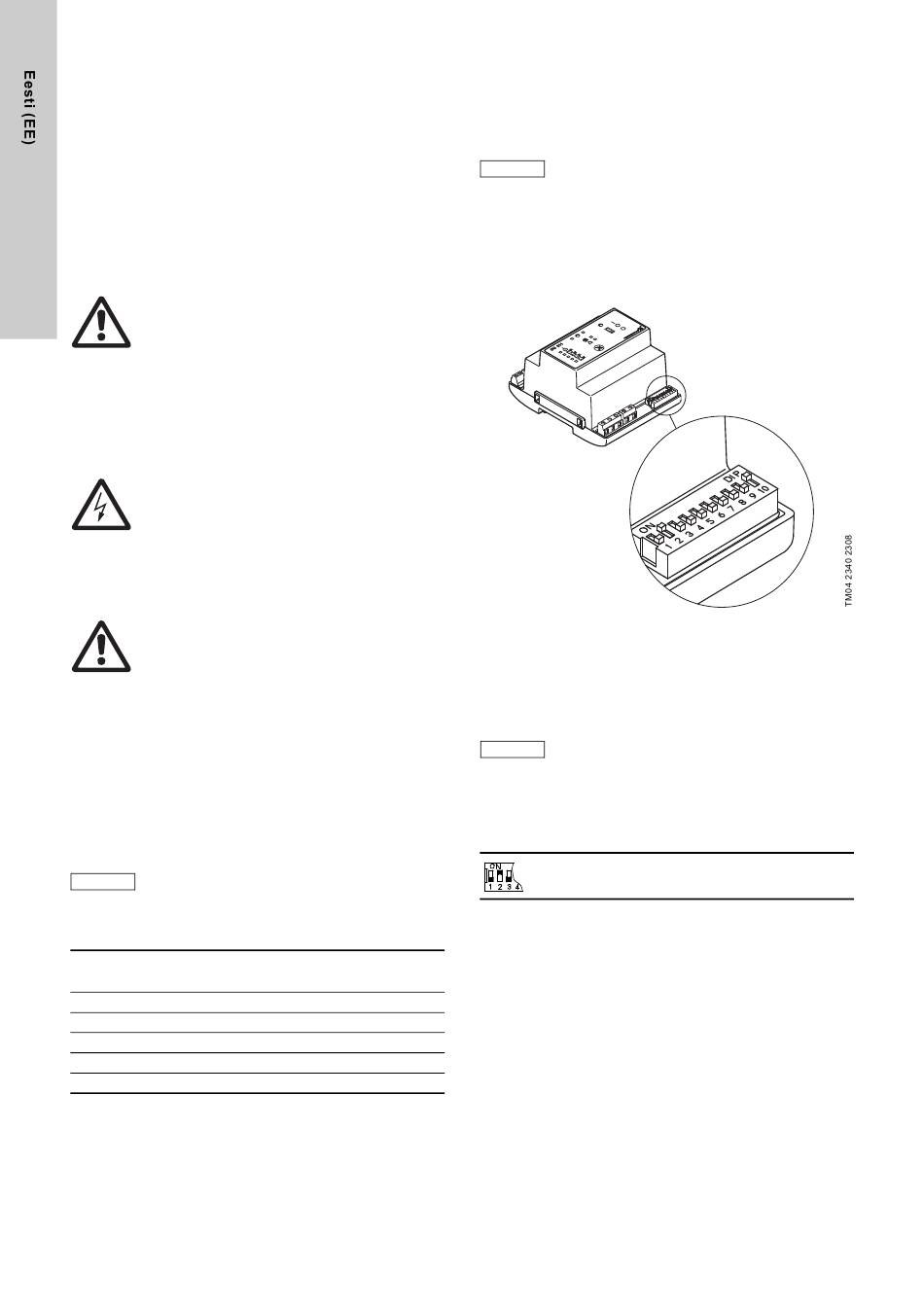

CU 214 mooduli alumises parempoolses nurgas on
10-sektsiooniline DIP-lüliti, vt joon. 15.
Seadistamise ajal pärast DIP-lüliti asendite muutmist
peab kontrolleri enne käivitamist korrektse
Ettevaatust
konfigureerimise tagamiseks vähemalt 1 minutiks
välja lülitama.
DIP-lüliti asendite muutmine võimaldab valida järgmist:
• käivituse viivisaja ja automaatse testkäivituse valik (lüliti 4);
• seiskamise viivisaja seadmine (lülitid 5, 6 ja 7),
• automaatse häire nullimise valik (lüliti 9),
• automaatse taaskäivitamise valik (lüliti 10).
Joonis 15
Seadistage DIP-lüliti nii, nagu näidatud joonisel 15.
Iga lüliti sektsiooni (1 kuni 10) võib seada asendisse OFF (väljas)
või ON (sees).
DIP-lülitit ei tohi seada muudesse
kombinatsioonidesse, kui on kirjeldatud selles
Märkus
peatükis.
Seadistage lülitid 1 kuni 10 järgmiselt:
• Lülitid 1, 2 ja 3, rakenduse tüüp:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
See seadistus määrab tegeliku rakenduse tüübi (100 %
reservtöö 4 tasemega (5 elektroodi), lk 266).
Klemmi
number
11
12
22
32
42
