• Lüliti 4 - viivitusaeg käivitusel ja automaatne testkäivitus
(ainult varuaku korral):
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Selle seadistuse korral viivitatakse käivitusega
vahemikus 0 kuni 255 sek. (juhuvalik) pärast elektritoite
sisselülitamist, kui vedeliku tase on piisavalt kõrge.
Automaatne testkäivitus sooritatakse iga 24 tunni järel.
Pärast toite sisselülitamist käivitub pump koheselt, kui
vedeliku tase on piisavalt kõrge.
Automaatset testkäivitust ei toimu.
• Lülitid 5, 6 ja 7, peatamise viivitus:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Peatamise viivitus on aeg peatamissignaali saatmisest
pumba peatamiseni.
Veenduge, et pump ei tööta kuivalt.
0 sek.
15 sek.
30 sek.
45 sek.
• Lüliti 8:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Lülitil 8 ei ole tegelikus rakenduses (100 % reservtöö
4 tasemega (5 elektroodi), lk 266) mingit funktsiooni,
kuid seda seadistust ei tohi muuta!
• Lüliti 9, automaatne häire nullimine:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Nullib automaatselt häiresignaali välisele
häireseadmele ja sisemisele summerile.
Häiresignaal nullitakse siiski ainult juhul, kui vea põhjus
on kõrvaldatud.
Selle seadistuse korral tuleb häiresignaal nullida käsitsi
nullimisnupuga (nullimisnuppu on kirjeldatud ptk 16.5).
• Lüliti 10, automaatne taaskäivitus:
Kui DIP-lüliti seadistust on muudetud, tuleb kontroller välja
lülitada vähemalt 1 minutiks!
Võimaldab automaatse taaskäivitamise pärast seda, kui
mootori termolüliti on pumba peatanud. Käivitamine ei
toimu enne, kui mootor on jahtunud
normaaltemperatuurini.
Kui ühendatud pumpasid kasutatakse
plahvatusohtlikus piirkonnas, ei tohi lüliti 10 selles
asendis olla !
Selle seadistuse korral tuleb pump taaskäivitada käsitsi,
kui mootori termolüliti on pumba peatanud.
Pumba taaskäivitamiseks lükake ON-OFF-AUTO lüliti
lühiajaliselt asendisse OFF (ON-OFF-AUTO lülitit on
kirjeldatud ptk 16.5).
Kui ühendatud pumpasid kasutatakse
plahvatusohtlikus piirkonnas, peab lüliti 10 olema
selles asendis!
60 sek.
90 sek.
120 sek.
180 sek.

16.3 Juhtpaneel

100 % reservtöösüsteemid 4 tasemega (5 elektroodi), lk 266.

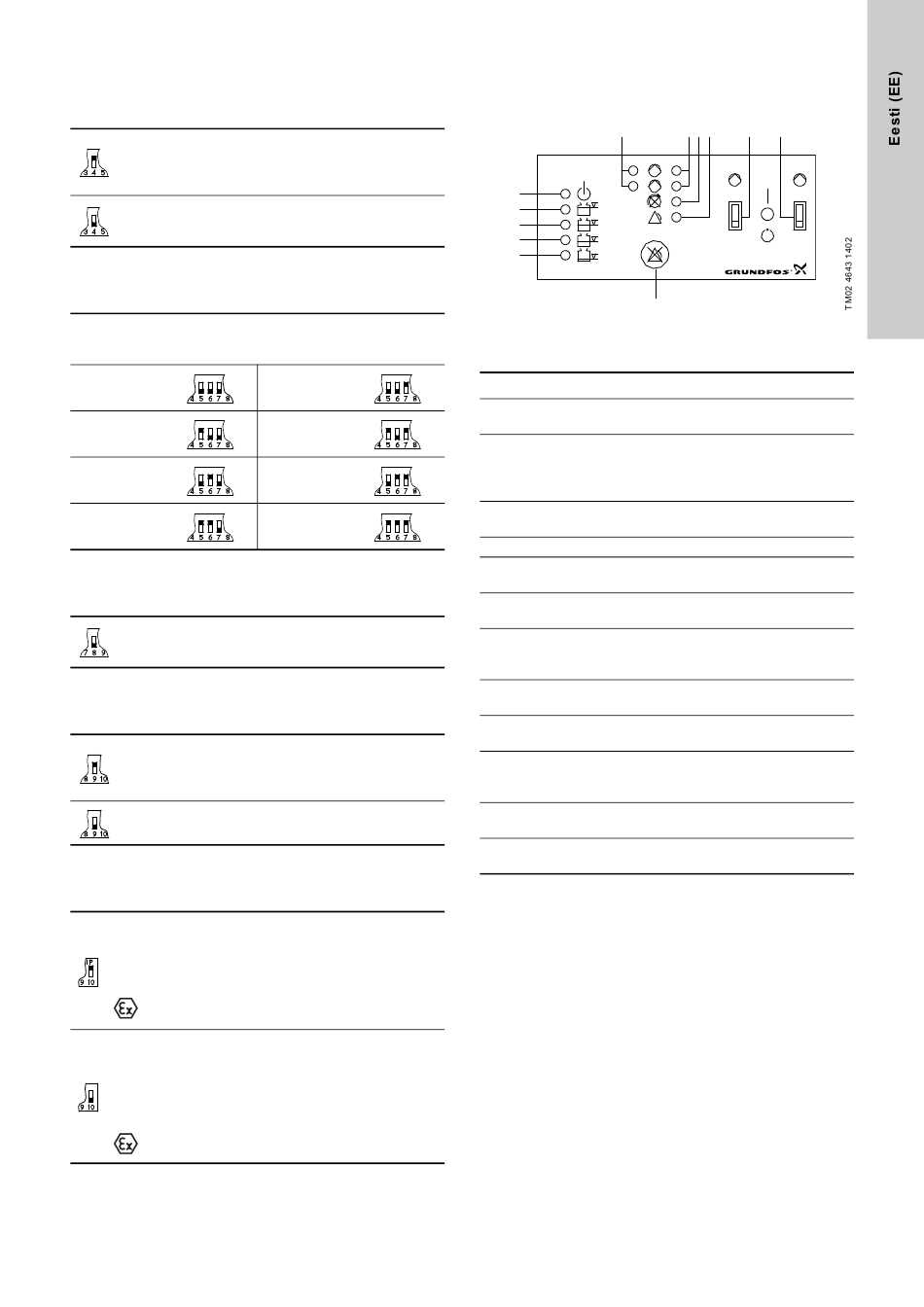

Joonisel 16 on kujutatud mooduli CU 214 juhtpaneel.
1
CU 214
1
2
12
11
10
9
8
7
Joonis 16
Sümbolite selgitus joon. 16:
Nr. Kirjeldus
Pumpade 1 ja 2 roheline indikaatortuli näitab käivituse
1
viivitust (vilgub) ja pumba töötamist (põleb pidevalt).
Pumpade 1 ja 2 punane indikaatortuli näitab pumba
riket.
2
Vilgub: PTC takisti/termolüliti rike
Põleb: Mootorikaitselüliti rike.
Punane indikaatortuli, näitab vale faaside järjestust
3
(ainult teatud variandid ja kolmefaasilised pumbad).
4 Punane indikaatortuli, näitab üldist häiret.
Pumba 1 ON-OFF-AUTO valikulüliti, kolm asendit,
5
vt ptk 16.5.
Pumba 2 ON-OFF-AUTO valikulüliti, kolm asendit,
6
vt ptk 16.5.
Nullimisnupp väliste häireseadmete ja sisemise
7 summeri häiresignaalide käsitsi nullimiseks
(ainult teatud mudelitel), vt ptk 16.5.
Oranž indikaatortuli, mille aktiveerib üldpeatamise
8
elektrood.
Oranž indikaatortuli, mille aktiveerib esimese pumba
9
käivitamise elektrood.
Oranž indikaatortuli, mille aktiveerib kõrge taseme häire
10 elektrood.
Kõrge taseme häire korral indikaatortuli vilgub.
Oranž indikaatortuli, mille aktiveerib järgmise pumba
11
käivitamise elektrood.
Roheline indikaatortuli, mis näitab, et toide on sisse
12
lülitatud.
2 3 4 5 6
1 2
