17.4 Funkcie záložnej batérie
Systémy pre plne riadenú prevádzku so 4 hladinami
(5 elektródami), strana 267.
Ak je inštalovaná záložná batéria pre CU 214 (príslušenstvo
u niektorých variant) a zlyhá normálne napájanie riadiacej
jednotky LCD 110 elektrickým prúdom, budú zachované tieto
funkcie (viď taktiež nákresy nižšie):
• Poruchová a poplašná signalizácia celkovej poruchy je
aktívna, červená kontrolka svieti - nie je možné ju vynulovat'!
• Ak externé zariadenie poplašnej signalizácie je napájané
z vonkajšieho zdroja, bude v aktívnom stave - nie je možné ho
resetovat' nulovacím tlačidlom!
• Zabudovaný bzučiak (príslušenstvo iba pri niektorých
verziách) je aktívny - reset (vynulovanie) resetovacím
tlačidlom sa dá uskutočniť!
• Ak bola zvolená funkcia odloženého štartu a automatická
skúšobná prevádzka (spínač 4 spínacej lišty DIP), štart bude
odložený po zapnutí napájania elektrickým prúdom, ak hladina
kvapaliny je dostatočne vysoká, viď časť 17.2.
17.5 Resetovacie tlačidlo a prepínač ON-OFF-AUTO /ZAP-VYP-AUTO/
Systémy pre plne riadenú prevádzku so 4 hladinami (5 elektródami), strana 267.
Nulovacie tlačidlo je dotykové tlačidlo pre ručné vynulovanie poplašnej signalizácie do externého systému
poruchovej signalizác.ie a zabudovaného bzučiaka (t.j. nie na vynulovanie pamäti poruchovej signalizácie, keďže je
to nulovanie pomocou prepínača ON-OFF-AUTO (ZAP-VYP-AUTO), viť polohu OFF (VYP) ( ).
I v prípade, že poruchový stav doposiaľ trvá, bude po stlačení nulovacieho tlačidla vykonaný reset externého
systému poruchovej signalizácie a zabudovaného bzučiaka.
Prepínač ON-OFF-AUTO /ZAP-VYP-AUTO/ pre každé čerpadlo sa dá prepnúť do troch rôznych polôh:
ON /ZAP/ ( ), horná poloha:
• Ak je prepínač prepnutý do tejto polohy, nabehne čerpadlo do prevádzky (pokiaľ nebolo vypnuté pôsobením relé
motorovej ochrany).
• Ak termospínač motora zaregistruje nadmernú teplotu, dôjde k vypnutiu čerpadla.
V prostredí s nebezpečenstvom výbuchu musí byť prepínač 10 spínacej lišty DIP nastavený podľa pokynov
v časti 17.2. Tým je zaistené, že čerpadlo sa nedá zapnúť v prípade, že PTC rezistor/termospínač motora
registruje nadmernú teplotu.
OFF /VYP/ (
• Ak je prepínač prepnutý do tejto polohy, čerpadlo sa nedá uviesť do prevádzky.
1 2
• Pamäť poruchovej signalizácie sa vynuluje stlačením prepínača do polohy OFF ( ). Pamäť poruchovej
signalizácie je svetelná indikácia poruchového stavu, ktorý už nie je aktuálny. Ak poruchový stav stále trvá, keď je
prepínač zatlačený do polohy ON ( ) alebo AUTO ( ), poruchová signalizácia sa ihneď začne opakovať.
AUTO ( ), spodná poloha:
• Čerpadlo je riadené vstupnými signálmi od elektród a podľa zvoleného nastavenia prepínačov DIP.
• Signalizácia poruchového stavu sa automaticky vynuluje. Prepínač 9 spínacej DIP lišty však môže byť nastavený
na ručný reset, ktorý bude možné vykonať resetovacím tlačidlom, viď časť 17.2.
• Automatický reštart čerpadla sa uskutoční po uplynutí poruchového stavu. To však záleží na nastavení spínača 10
na spínacej lište DIP, viď. časť 17.2.
• Keď sa po uplynutí poruchového stavu čerpadlo automaticky spustí do prevádzky, kontrolka bude naďalej
indikovať stav poruchy (pamäť systému poruchovej signalizácie). Táto indikácia sa dá zrušiť vynulovaním pamäte
poruchovej signalizácie, viď poloha OFF/VYP ( ).
) - stredná poloha:

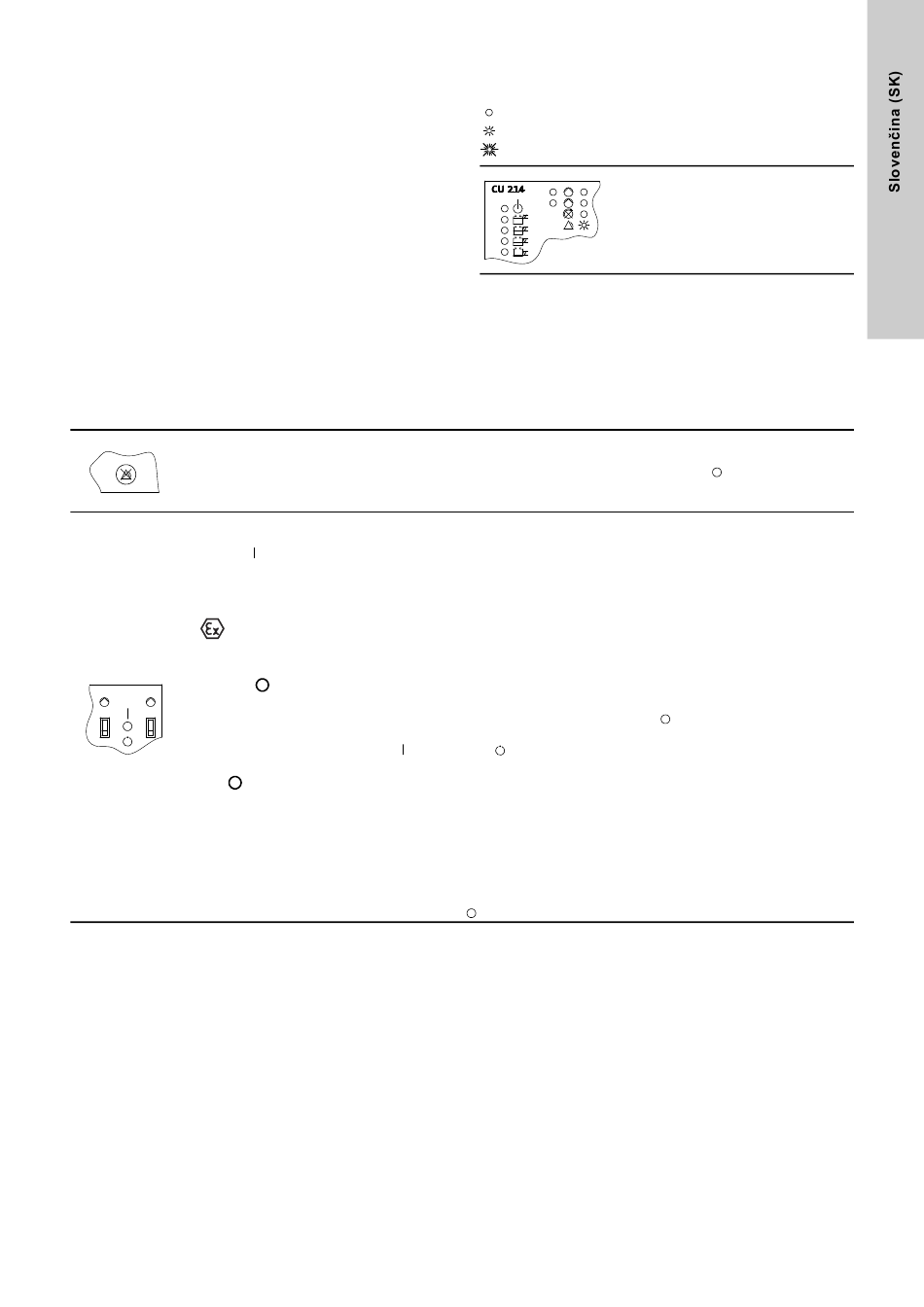

Tabuľka nižšie znázorňuje situácie, ktoré môžu nastať, ak zlyhá
normálne napájanie riadiacej jednotky LCD 110 elektrickým
prúdom a je pripojená záložná batéria:
= kontrolka nesvieti.
= kontrolka svieti.
= kontrolka bliká.
Porucha hlavného prívodu napätia:
1 • Systém signalizácie celkovej poruchy
2
je aktívny.
Červená kontrolka svieti.
• Zelená kontrolka (elektrické napájanie
prúdom je zapnuté) je vypnutá.
257
