9. Ovládací panel
Varování
Při vysokých teplotách kapalin může být těleso
čerpadla tak horké, že je možné dotýkat se pouze
ovládacího panelu.

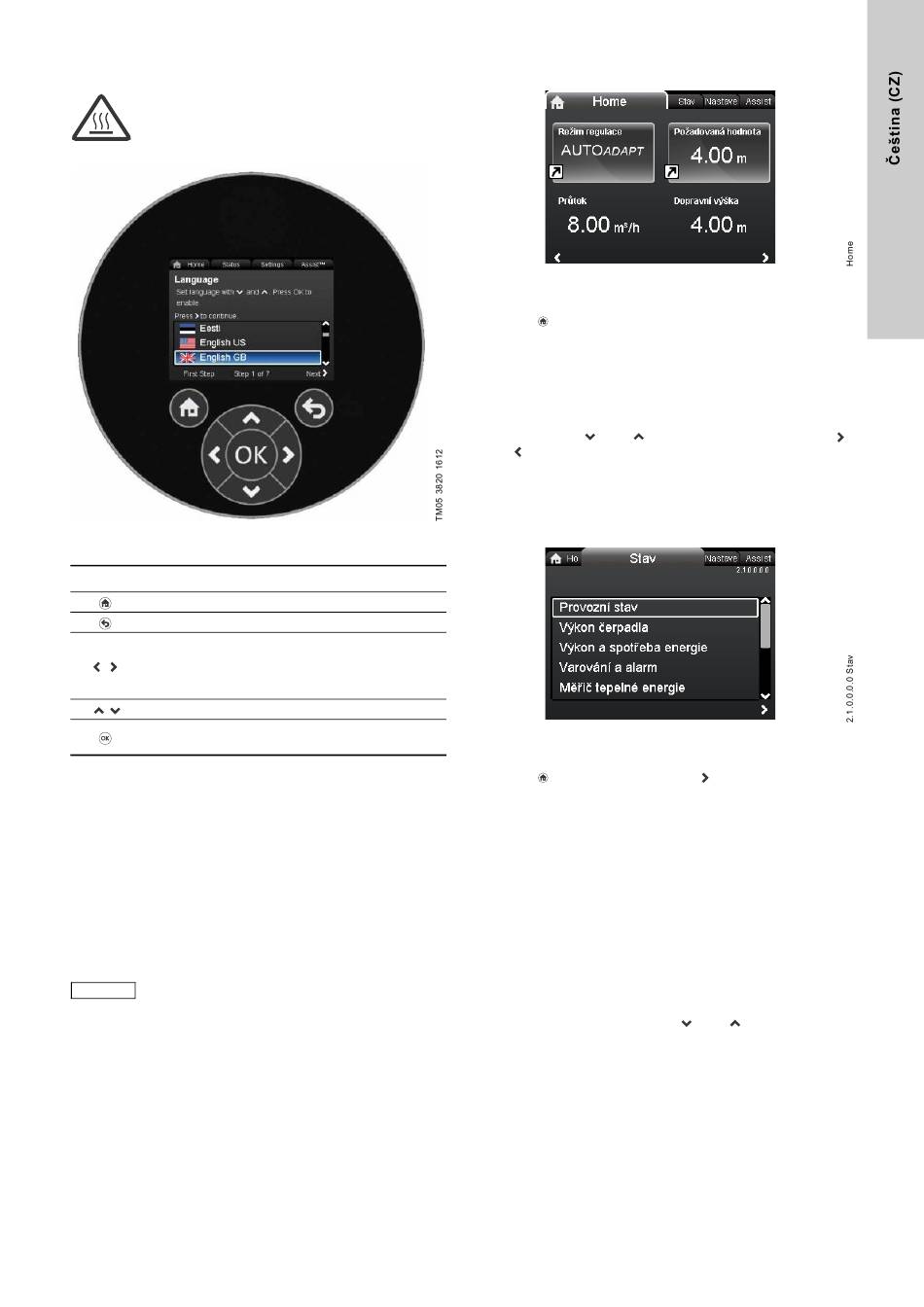

Obr. 17 Ovládací panel
Tlačítko Funkce
Jděte do menu "Home".
Vraťte se do předešlé akce.
Umožňuje pohyb mezi hlavními menu, displeji a
číslicemi.
Při změně menu bude displej vždy ukazovat horní
displej nového menu.
Umožňuje pohyb mezi dílčími menu.
Ukládání změn hodnot, resety alarmů a rozšíření
políčka hodnot.

10. Struktura menu

Čerpadlo obsahuje spouštěcí program, který se spouští při
prvním uvedení do provozu. Po uvedení do provozu se na displeji
objeví čtyři hlavní menu. Viz část 6. První uvedení do provozu.
1. Home
Toto menu poskytuje až čtyři uživatelsky definované parametry se
zkratkami nebo grafickými ilustracemi charakteristických křivek
Q/H. Viz část 11. Menu "Home".
2. Stav
Toto menu ukazuje provozní stav čerpadla a soustavy, jakož i
varování a alarmy. Viz část 12. Menu "Stav".
Pokyn
V tomto menu nelze provádět žádná nastavení.
3. Nastavení
Toto menu dává přístup ke všem nastaveným parametrům.
Detailní nastavení čerpadla můžete provést v tomto menu.
Viz část 13. Menu "Nastavení".
4. Assist
Toto menu umožňuje nastavení čerpadla s pomocí, poskytuje
krátký popis řídících režimů a nabízí radu při poruše.
Viz část 14. Menu "Assist".

11. Menu "Home"

Navigace
Home
Stiskněte pro přechod do menu "Home".
Menu "Home" (tovární nastavení)
Zkratka do nastavení řídícího režimu
•
• Zkratka do nastavení požadované hodnoty
Průtok
•
Dopravní výška.
•
Pohyb v displeji s nebo a změna mezi dvěma zkratkami
nebo .
Displej "Home" může být definován uživatelem.
Viz část 13.9.6 Definovat displej Home.

12. Menu "Stav"

Navigace
Home > Stav
Stiskněte a jděte na menu "Stav" s
Menu "Stav"
Toto menu nabízí následující stavové informace:
Provozní stav
•
Výkon čerpadla
•
Výkon a spotřeba energie
•
Varování a alarm
•
Měřič tepelné energie
•
Pracovní záznam
•
Osazené moduly
•
Datum a čas
•
Identifikace čerpadla
•
Systém více čerpadel.
•
Pohyb mezi dvěma dílčími menu s
.
nebo .
