2.1 Приложения
LC 110 позволява:
• контрол на една помпа, базиран на сигнали за ниво от
електроди,
• избор на автоматичен тестов пуск при дълги периоди на
бездействие (на всеки 24 часа),
• батерия за резервно захранване в случай на отпадане на
електрическото захранване (аксесоар за някои варианти),
• закъснение на стартирането в рамките на 0 до 255 сек.
(произволно) след възстановяване от захранване с
батерия към захранване от електрическата мрежа (води до
равномерно натоварване на мрежата при едновременното
стартиране на няколко помпени станции),
• избор на автоматично нулиране на алармите,
• избор на автоматично рестартиране,
• задаване на закъснения за стоп, подходящи за
действителните работни условия,
• индикация за нивото на течността,
• алармена индикация за:
– недопустимо високо ниво на течността,
– претоварване (чрез реле за защита на двигателя),
– твърде висока температура (чрез термичен
превключвател в двигателя),
– грешна последователност на фазите (само за трифазни
версии),
– отпадане на захранването (само за някои варианти),
– замърсен или повреден електрод,
– работа на сухо.
Стандартно контролерът LC 110 има един алармен изход за
обща аларма. Определени варианти имат допълнителен
алармен изход за отделна аларма за високо ниво.
Наред с това, контролерът има вграден звънец (само за
някои варианти).
2.2 Варианти
Данните за тип на контролера, захранващо напрежение и др.
са обозначени с кодове върху табелата с данни, разположена
отстрани на корпуса на контролера.
LC 110 е достъпен за директно стартиране.
LC 110 може да бъде свързан и настроен за работа/контрол
по 3 различни начина, вижте раздели от
• Раздел 4. Системи с 2 нива (3
• Раздел 5. Система с 3 нива (4
• Раздел 6. Системи с 4 нива (5
4. до 6.:
електрода).
електрода).
електрода).
3. Местоположение и монтаж
Предупреждение
Преди да започнете работа по помпи, използвани
за изпомпване на течности, които могат да бъдат
определени като опасни за здравето, трябва да се
извърши старателно почистване/проветряване на
помпите, шахтите и т.н., съгласно местните
разпоредби.
Преди да се извърши каквото и да е свързване
към LC 110 или работна процедура по помпи,
шахти и др., трябва да се гарантира, че
електрическото захранване е изключено и не
може да бъде включено случайно.
Монтажът трябва да се извърши от оторизиран персонал в
съответствие с местните разпоредби.
3.1 Местоположение
Предупреждение
Контролерът LC 110 не трябва да се монтира в
потенциално взривоопасна среда.
LC 110 може да се монтира при околна температура в
диапазона от -30 °C до +50 °C.
Клас на защита: IP65.
Когато е монтиран на открито, LC 110 трябва да се постави в
предпазна кутия или шкаф.
LC 110 не трябва да бъде изложен на пряка слънчева
светлина.
3.2 Монтиране на LC 110
Преди монтажа отстранете предпазните елементи за
транспортиране (ако има такива) от вътрешността на корпуса.
Монтирайте LC 110:
• към стена с равна повърхност,
• с Pg кабелни входове ориентирани надолу,
(допълнителните Pg кабелни входове, ако са необходими,
трябва да се монтират на дъното на корпуса),
• с помощта на четири винта през монтажните отвори на
гърба на корпуса. Монтажните отвори трябва да се
пробият с 4 mm свредло. Поставете винтовете в
монтажните отвори и ги затегнете здраво.
Поставете пластмасовите капачки, включени в комплекта
на контролера, върху винтовете (IP65).

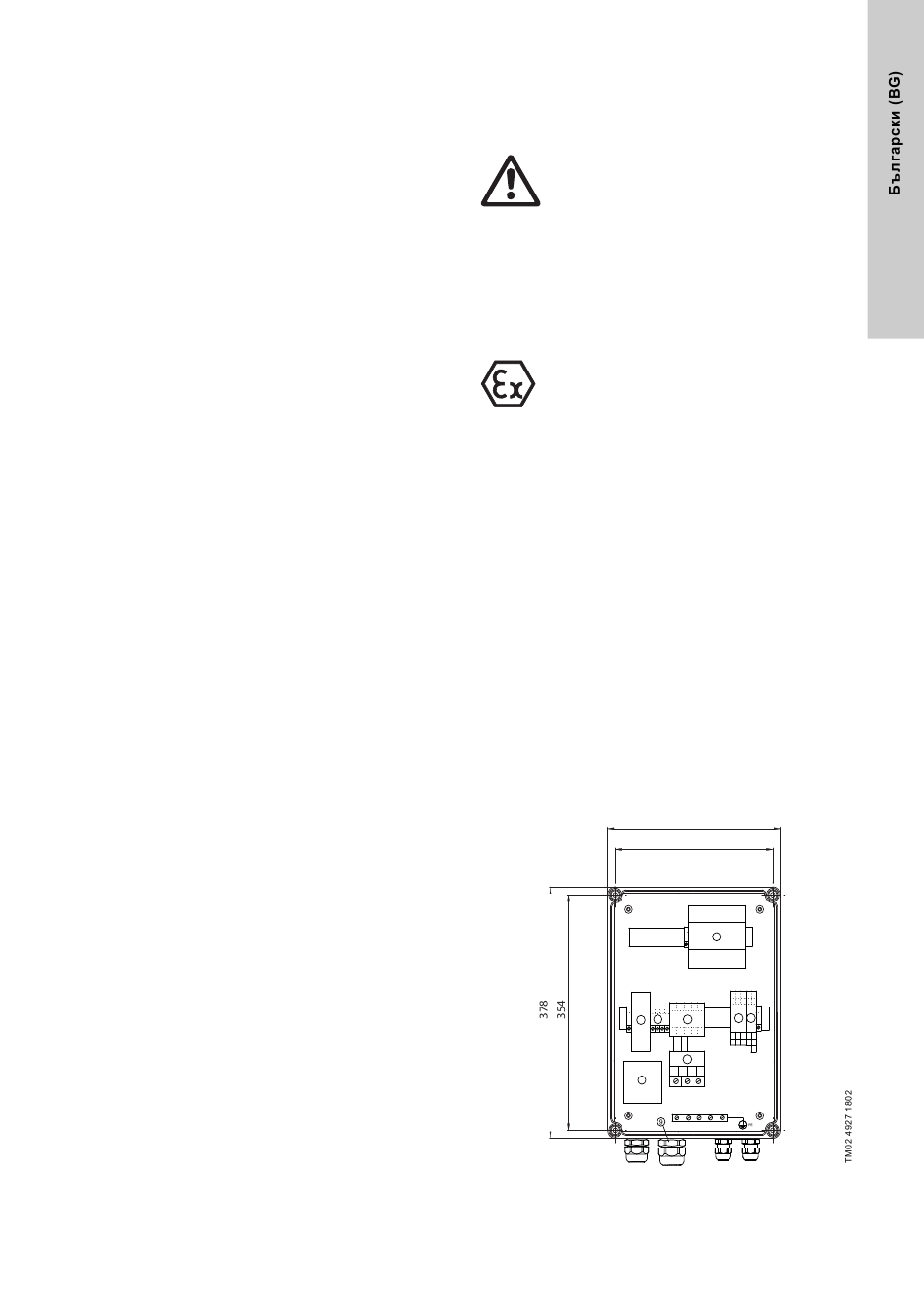

Фигура 1 показва вътрешната конструкция на LC 110.
6
7
Фиг. 1
278
254
1
2
3
5 4
4
