Parameterbeschreibungen
25-06 Anzahl der Pumpen
Range:
Funktion:
2
[ 2 -
Die Anzahl der am Kaskadenregler angeschlossenen
*
3 ]
Pumpen einschließlich der Pumpe mit variabler
Drehzahl. Wenn die Pumpe mit variabler Drehzahl
3
3
direkt am Frequenzumrichter angeschlossen ist und
die anderen Pumpen mit konstanter Drehzahl
(nachgeschaltete Pumpe) von den beiden
integrierten Relais gesteuert werden, können 3
Pumpen geregelt werden. Wenn die Pumpen mit
variabler und konstanter Drehzahl von den beiden
integrierten Relais gesteuert werden sollen, können
nur 2 Pumpen angeschlossen werden.
Wenn Parameter 25-05 Feste Führungspumpe auf [0]
Nein eingestellt ist: 1 Pumpe mit variabler Drehzahl
und 1 Pumpe mit konstanter Drehzahl; beide
werden durch das integrierte Relais gesteuert. Wenn
Parameter 25-05 Feste Führungspumpe auf [1] Ja
eingestellt ist: 1 Pumpe mit variabler Drehzahl und 1
Pumpe mit konstanter Drehzahl, gesteuert vom
integrierten Relais.
1 Führungspumpe, siehe Parameter 25-05 Feste
Führungspumpe. 2 Pumpen mit konstanter Drehzahl,
gesteuert mit integrierten Relais.

3.23.2 25-2* Bandbreiteneinstellungen

Parameter zur Konfiguration der Bandbreite, in denen der
Druck wirken darf, bevor die Pumpen mit konstanter
Drehzahl zu-/abgeschaltet werden. Enthält außerdem
verschiedene Timer zur Stabilisierung der Regelung.
25-20 Schaltbandbreite
Range:
10
[ 1 -
%
par.
*
25-21
%]
208
Funktion:
Legen Sie die Schaltbandbreite (SBB) in Prozent
fest, damit Sie die normalen Systemdruckschwan-
kungen berücksichtigen können. In
Kaskadenregelsystemen wird der gewünschte
Systemdruck zur Vermeidung häufiger Schalt-
vorgänge der Pumpen mit konstanter Drehzahl in
der Regel eher innerhalb einer gewissen Bandbreite
als auf einem festen Niveau gehalten.
Die SBB wird als Prozentwert von
Parameter 20-13 Minimaler Sollwert/Istwert und
Parameter 20-14 Max. Sollwert/Istwert angezeigt.
Wenn der Sollwert beispielsweise 5 bar beträgt und
die SBB auf 10 % eingestellt ist, wird ein
Systemdruck zwischen 4,5 und 5,5 bar toleriert.
Innerhalb dieser Bandbreite erfolgt keine Zu- oder
Abschaltung.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
®
VLT
HVAC Drive FC 102
25-20 Schaltbandbreite
Range:
25-21 Schaltgrenze
Range:
100
%
25-20 -
*
100 %]
Funktion:

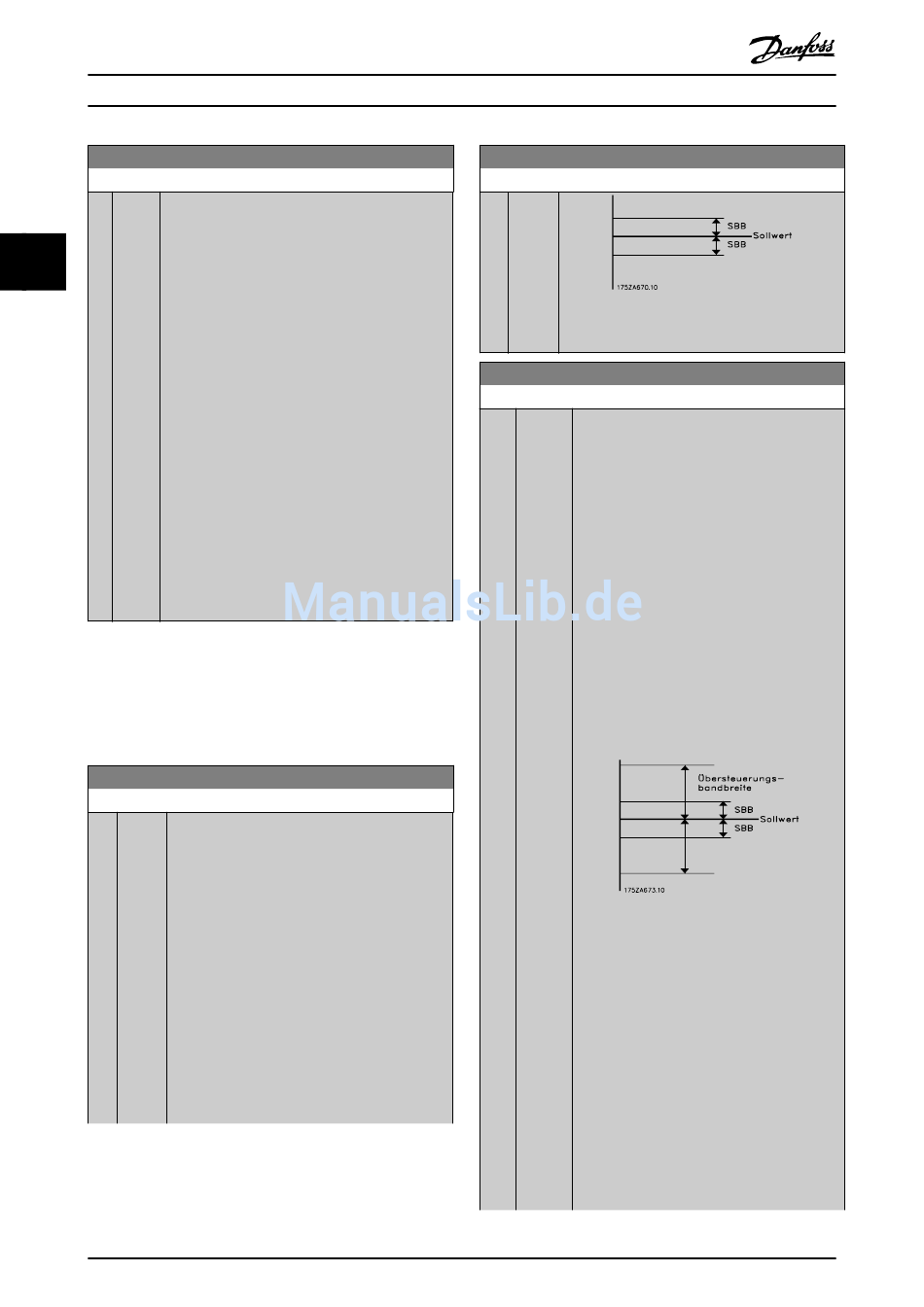

Abbildung 3.69 Schaltbandbreite
Funktion:
[ par.
Wenn eine große und schnelle Veränderung der
Systemanforderungen auftritt (z. B. bei einem
plötzlichen Wasserbedarf ), ändert sich der
Systemdruck schnell, sodass ein schnelles Zu-
oder Abschalten einer Pumpe mit konstanter
Drehzahl erforderlich ist, damit sich das System
an diese Veränderung anpasst. Programmieren
Sie die Schaltgrenze (Override Bandwidth, OBW),
um den Zuschalt-/Abschalt-Timer
(Parameter 25-23 SBB Zuschaltverzögerung und
Parameter 25-24 SBB Abschaltverzögerung) für
eine sofortige Reaktion zu übersteuern.
Sie müssen die Schaltgrenze immer auf einen
höheren Wert als den in Parameter 25-20 Schalt-
bandbreite eingestellten Wert programmieren.
Die Schaltgrenze ist ein Prozentwert von
Parameter 3-02 Minimaler Sollwert und
Parameter 3-03 Maximaler Sollwert.
Abbildung 3.71
Wenn Sie die Schaltgrenze zu nah an der SBB
einstellen, wird das häufige Zuschalten bei
vorübergehenden Druckveränderungen
möglicherweise nicht erreicht. Wenn Sie die
Schaltgrenze zu hoch einstellen, kann dies bei
Betrieb der SBB-Timer zu einem nicht zulässigen
hohen oder niedrigen Systemdruck führen. Sie
können den Wert mit zunehmenden System-
kenntnissen optimieren. Siehe
Parameter 25-25 Schaltverzögerung.
Zur Vermeidung von unerwartetem Zuschalten
während der Inbetriebnahme und zur Feinab-
stimmung des Reglers sollten Sie die
MG11CE03
