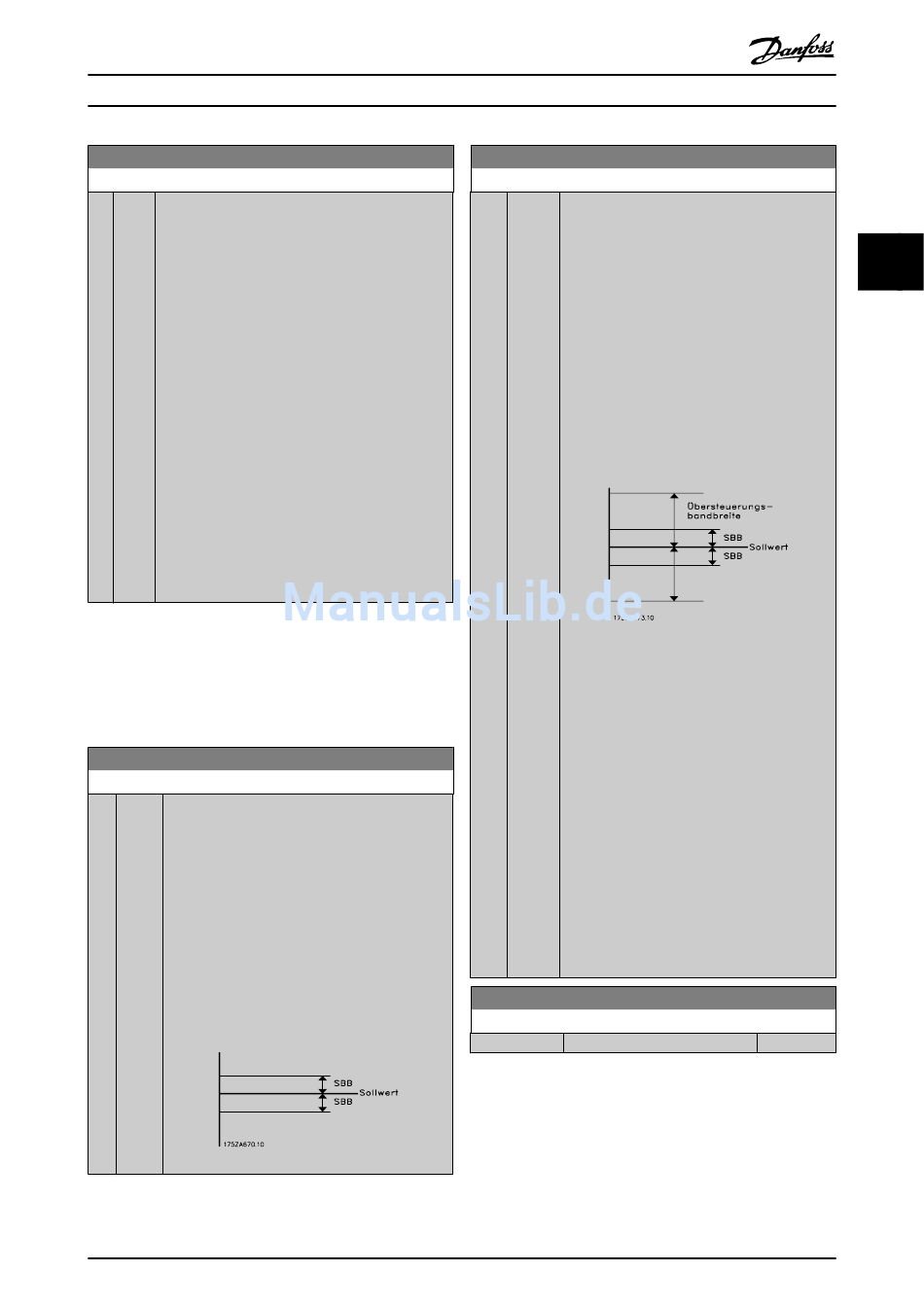

Parameterbeschreibung
25-06 Anzahl der Pumpen
Range: Funktion:
2 [2 - Die Zahl von Pumpen, die an den Kaskadenregler
*
9. ] angeschlossen sind, enthält auch die Pumpe mit
variabler Drehzahl. Ist die variable Drehzahlpumpe
direkt am Frequenzumrichter angeschlossen und
werden die anderen konstanten Drehzahlpumpen
(Nachlaufpumpen) über die zwei integrierten Relais
gesteuert, können drei Pumpen gesteuert werden.
Werden sowohl variable Drehzahlpumpen als auch
konstante Drehzahlpumpen durch integrierte Relais
gesteuert, können nur zwei Pumpen angeschlossen
werden.
Steht Feste Führungspumpe, Par. 25-05 Feste Führungs-
pumpe, auf Nein [0]: eine variable Drehzahlpumpe und
eine konstante Drehzahlpumpe. Beide werden über
integriertes Relais gesteuert. Steht Feste Führungspum-
pe, Par. 25-05 Feste Führungspumpe auf Ja [1]: eine
variable Drehzahlpumpe und eine konstante Drehzahl-
pumpe gesteuert über integriertes Relais.
Eine Führungspumpe siehe Par. 25-05 Feste Führungs-
pumpe. Zwei konstante Drehzahlpumpen gesteuert
über integrierte Relais.

3.23.2 25-2* Bandbreiteneinstellungen

Parameter zur Einstellung der Bandbreite, innerhalb derer der
Druck schwanken kann, bevor konstante Drehzahlpumpen zu-
und abgeschaltet werden. Dies umfasst auch verschiedene
Zeitgeber, um die Regelung zu stabilisieren.
25-20 Schaltbandbreite
Range: Funktion:
10 [1 - Stellen Sie den Prozentsatz der Schaltbandbreite
% par. (SBB) unter Berücksichtigung der Druckschwankun-
*
25-21 gen im System ein. In Kaskadenregelsystemen wird
%] der gewünschte Systemdruck zur Vermeidung
häufiger Schaltvorgänge der Pumpen mit konstanter
Drehzahl in der Regel eher innerhalb einer Bandbreite
statt auf einem festen Niveau gehalten.
Die SBB wird als Prozentsatz von Par. 20-13 Minimaler
Sollwert/Istwert und Par. 20-14 Max. Sollwert/Istwert
programmiert. Bei einem Sollwert von 5 bar und einer
SBB von 10 % wird beispielsweise ein Systemdruck
zwischen 4,5 und 5,5 bar toleriert. Innerhalb dieser
Bandbreite erfolgt keine Zu- oder Abschaltung.
Programmierhandbuch für VLT
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
25-21 Schaltgrenze
Range: Funktion:
100 [par. Bei einer umfassenden und schnellen Änderung
% 25-20 - der Systemanforderungen (z. B. bei einem plötzli-
*
100 %] chen Wasserbedarf) ändert sich der Systemdruck
rasch, und zur Bewältigung der geänderten
Anforderungen ist eine sofortige Zu- oder Abschal-
tung einer Pumpe mit konstanter Drehzahl
erforderlich. Die Übersteuerungsbandbreite (ÜBB)
wird zur Übersteuerung des Zu-/Abschaltzeitge-
bers (Par. 25-23 SBB Zuschaltverzögerung und
Par. 25-24 SBB Abschaltverzögerung) programmiert,
um eine sofortige Reaktion zu ermöglichen.
Die ÜBB muss stets auf einen höheren Wert als die
in Par. 25-20 Schaltbandbreite definierte Schalt-
bandbreite (SBB) eingestellt werden. Die ÜBB ist ein
Prozentwert von Par. und Par. .
Liegen ÜBB und SBB zu dicht zusammen, kann dies
durch häufiges Zu- oder Abschalten bei kurzzeiti-
gen Druckänderungen seinen Zweck verlieren.
Wird die ÜBB auf einen zu hohen Wert eingestellt,
kann ein unzulässig hoher oder niedriger Druck im
System die Folge sein, während die SBB-Zeitgeber
laufen. Der Wert kann mit zunehmender Vertraut-
heit mit dem System weiter optimiert werden.
Siehe Par. 25-25 Schaltverzögerung.
Zur Vermeidung einer unbeabsichtigten Zu- und
Abschaltung während der Initialisierungsphase
und der Feineinstellung des Reglers sollte die
Bandbreiten-Werkseinstellung von 100 % zunächst
beibehalten werden. Nach Abschluss der Feinein-
stellung kann für die ÜBB der gewünschte Wert
gewählt werden. Es wird ein Anfangswert von 10
% empfohlen.
25-22 Feste Drehzahlbandbreite
Range:
Size related [par. 25-20 - par. 25-21 %]
*
3 3
Funktion:
