Produktübersicht
PLC etc.
PLC
Min. 16 mm 2
Equalizing cable
Control cables
Mains-supply
L1
L2
L3
PE
Reinforced protective earth

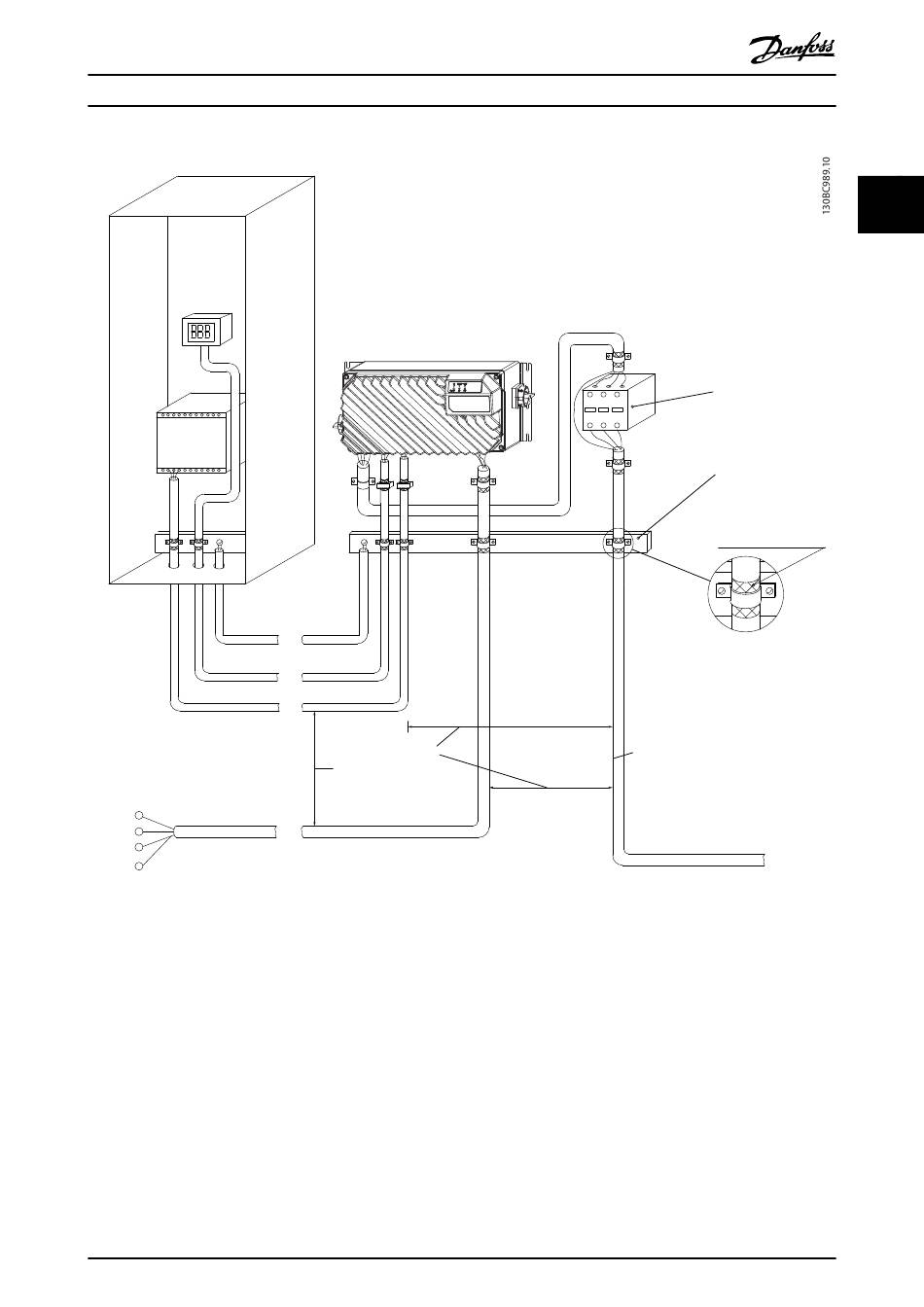

Abbildung 2.39 EMV-gerechte elektrische Installation eines Frequenzumrichters
Zwischen dem Feldbuskabel und dem Motorkabel sowie zwischen dem Feldbuskabel und dem Netzkabel muss ein Mindest-
abstand von 200 mm (7.87 in) eingehalten werden. Falls dies nicht möglich ist, verwenden Sie die optionale Erdverbindung
(PE) an der Unterseite des VLT
MG04H303
Projektierungshandbuch
Min. 200mm
between con-
trol cables,
motor cable and
mains cable
®
Decentral Drive FCD 302.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Output con-
tactor etc.
Earthing rail
Cable insula-
tion stripped
Motor cable
Motor, 3 phases and
Protective earth
2 2
