Produktübersicht

2.4.4 PID-Prozessregler

2
2
Mit der PID-Prozessregelung lassen sich Anwendungsparameter steuern, die mit einem Sensor messbar sind (Druck,
Temperatur, Fluss) und vom angeschlossenen Motor über eine Pumpe, einen Lüfter oder ein anderes Gerät beeinflusst
werden können.
Tabelle 2.5 zeigt die Konfigurationen, bei denen die Prozessregelung möglich ist. Wenn ein Flux-Motorsteuerprinzip
verwendet wird, ist zu beachten, dass Sie auch die Parameter für den PID-Drehzahlregler einstellen müssen. Lesen Sie
Kapitel 2.3 Regelungsstrukturen, um zu sehen, wo die Drehzahlregelung aktiviert ist.
Parameter 1-00 Regelverfahren
[3] PID-Prozess
Tabelle 2.5 Einstellungen für PID-Prozessregelung
HINWEIS
Die PID-Prozessregelung funktioniert mit der Standard-Parametereinstellung, sollte jedoch zur Optimierung der
Anwendungssteuerung angepasst werden. Insbesondere das Potenzial der beiden Flux-Motorsteuerprinzipien hängt
stark von der richtigen Einstellung der PID-Drehzahlregelung (vor dem Einstellen der PID-Prozessregelung) ab.
Sollwert−
verarbei−
tung
Istwert
verarbei−
tung

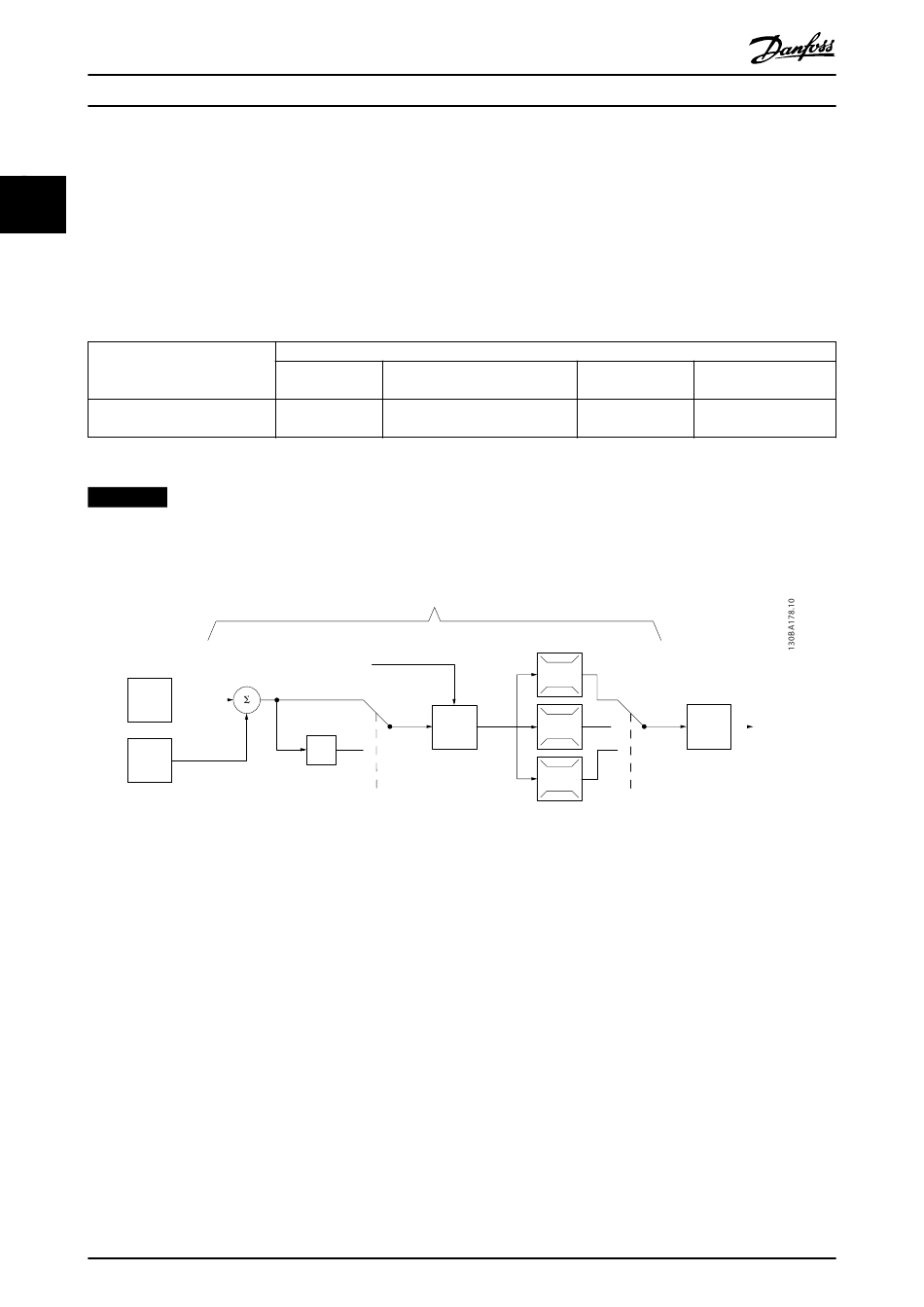

Abbildung 2.14 Diagramm für PID-Prozessregler
24
VLT
Parameter 1-01 Steuerprinzip
U/f
+
% [Einheit]]
_
*(-1)
% [Einheit]]
P 7-30
normal/invers
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
®
Decentral Drive FCD 302
VVC
+
PID-Prozess
Prozess H192PID
P 7-38
100%
Vorsteuerung
%
%
[Einheit]
[Drehzahl]
PID
-100%
100%
-100%
Fluxvektor oh.
Fluxvektor mit
Geber
Geberrückführung
Prozess und
Prozess und Drehzahl
Drehzahl
0%
0%
Drehzahl−
bereich
P 4-10
Motordrehrichtung
Zu
Motor-
steuerung
MG04H303
