Produktübersicht
P 1-05
Hand/Ort-Betrieb
Kon guration
Ort-
Sollwert

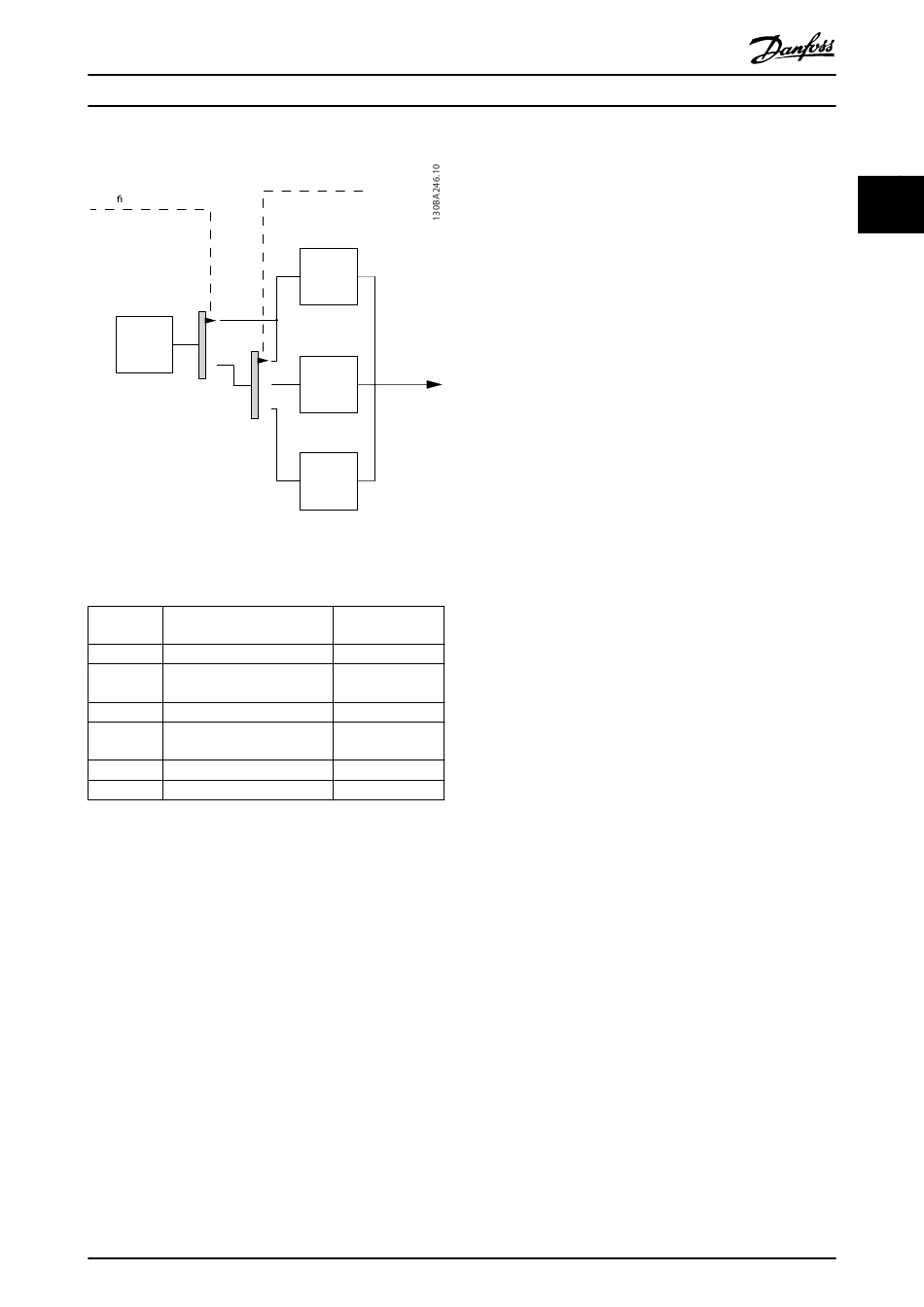

Abbildung 2.11 Fernsollwertverarbeitung
LCP-Tasten Parameter 3-13 Sollwert-
vorgabe
Hand Umschalt. Hand/Auto
Hand⇒Off Umschalt. Hand/Auto
(Aus)
Auto Umschalt. Hand/Auto
Auto⇒Off Umschalt. Hand/Auto
(Aus)
Alle Tasten Hand-Betrieb
Alle Tasten Fern
Tabelle 2.1 Bedingungen für Ort-/Fernsollwertverarbeitung
Parameter 1-00 Regelverfahren definiert, welches Regelver-
fahren (d. h., Drehzahl, Drehmoment oder Prozessregelung)
bei Fern-Betrieb angewendet werden soll.
Parameter 1-05 Hand/Ort-Betrieb Konfiguration definiert,
welches Regelverfahren bei Hand (Ort)-Betrieb angewendet
werden soll. Einer von beiden ist immer aktiv, es können
jedoch nicht beide gleichzeitig aktiv sein.
MG04H303
Projektierungshandbuch
P 1-00
Regelverfahren
Drehzahl ohne/
mlt Ruckfuhrung
Skalieren
ouf UPM
oder Hz
Drehmoment
Ort-
Sollw.
Skalieren
ouf Nm
Skalieren
ouf
Prozess-
einheit
PID-Prozess
mlt Ruckf.
Aktiver Sollwert
Hand-Betrieb
Hand-Betrieb
Fern
Fern
Hand-Betrieb
Fern
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
2.3.5 Programmierung von
Drehmomentgrenze und Stopp
Bei Anwendungen mit elektromechanischer Bremse, z. B.
Hubanwendungen, besteht die Möglichkeit, beim
Überschreiten der Drehmomentgrenzen z. B. während einer
Stopp-Rampe, den Frequenzumrichter zu stoppen und die
elektromechanische Bremse gleichzeitig zu aktivieren.
Das Beispiel unten zeigt, wie Sie die Klemmen des
Frequenzumrichters für diese Funktion programmieren
müssen.
Sie können die externe Bremse an Relais 1 oder 2
anschließen. Programmieren Sie Parameter 5-01 Klemme 27
Funktion auf [2] Motorfreilauf invers oder [3] Motorfreilauf/
Reset inverse, und programmieren Sie
Parameter 5-02 Klemme 29 Funktion auf [1] Ausgang und
[27] Mom.grenze u. Stopp.
Beschreibung
Ist ein Stoppbefehl über Klemme 18 aktiv, ohne dass sich
der Frequenzumrichter in der Drehmomentgrenze befindet,
so fährt der Frequenzumrichter den Motor über die
Rampenfunktion auf 0 Hz herunter.
Befindet sich der Frequenzumrichter an der Drehmoment-
grenze und es wird ein Stoppbefehl aktiviert, so wird
Parameter 5-31 Klemme 29 Digitalausgang (auf [27]
Mom.grenze u. Stopp programmiert) aktiv. Das Signal an
Klemme 27 ändert sich von Logisch 1 zu Logisch 0, und
der Motor startet den Freilauf. Der Freilauf stellt sicher, dass
die Hubanwendung auch dann stoppt, wenn der Frequen-
zumrichter selbst das notwendige Drehmoment nicht
handhaben kann, etwa durch zu große Überlast.
•
Start/Stopp über Klemme 18
Parameter 5-10 Klemme 18 Digitaleingang [8] Start
•
Schnellstopp über Klemme 27
Parameter 5-12 Klemme 27 Digitaleingang [2]
Motorfreilauf (inv.)
•
Klemme 29 Ausgang
Parameter 5-02 Klemme 29 Funktion [1] Klemme 29
Funktion/Ausgang
Parameter 5-31 Klemme 29 Digitalausgang [27]
Mom.grenze u. Stopp
•
[0] Relaisausgang (Relais 1)
Parameter 5-40 Relaisfunktion [32] Mechanische
Bremse
