Produktübersicht
Die Abschirmung verringert zwar die abgestrahlte Störung, erhöht jedoch die Niederfrequenzstörungen am Netz. Schließen
Sie den Motorkabelschirm an das Gehäuse des Frequenzumrichters sowie an das Motorgehäuse an. Verwenden Sie hierzu
integrierte Schirmbügel um verdrillte Abschirmungsenden (Pigtails) zu vermeiden. Die verdrillten Schirmenden erhöhen die
Abschirmungsimpedanz bei höheren Frequenzen, was den Abschirmungseffekt reduziert und den Ableitstrom (I
Wenn Sie abgeschirmte Kabel für Feldbus-Relais, Steuerleitungen, Signalschnittstelle und Bremse verwenden, ist die
Abschirmung an beiden Enden niederimpedant mit Masse zu verbinden. In einigen Situationen ist zum Vermeiden von
Stromschleifen jedoch eine Unterbrechung der Abschirmung notwendig.
z
L1
z
L2
z
L3
z PE
PE
3
1 Schutzleiter
2 Abschirmung
3 Netzversorgung
4 Frequenzumrichter
5 Abgeschirmtes Motorkabel
6 Motor

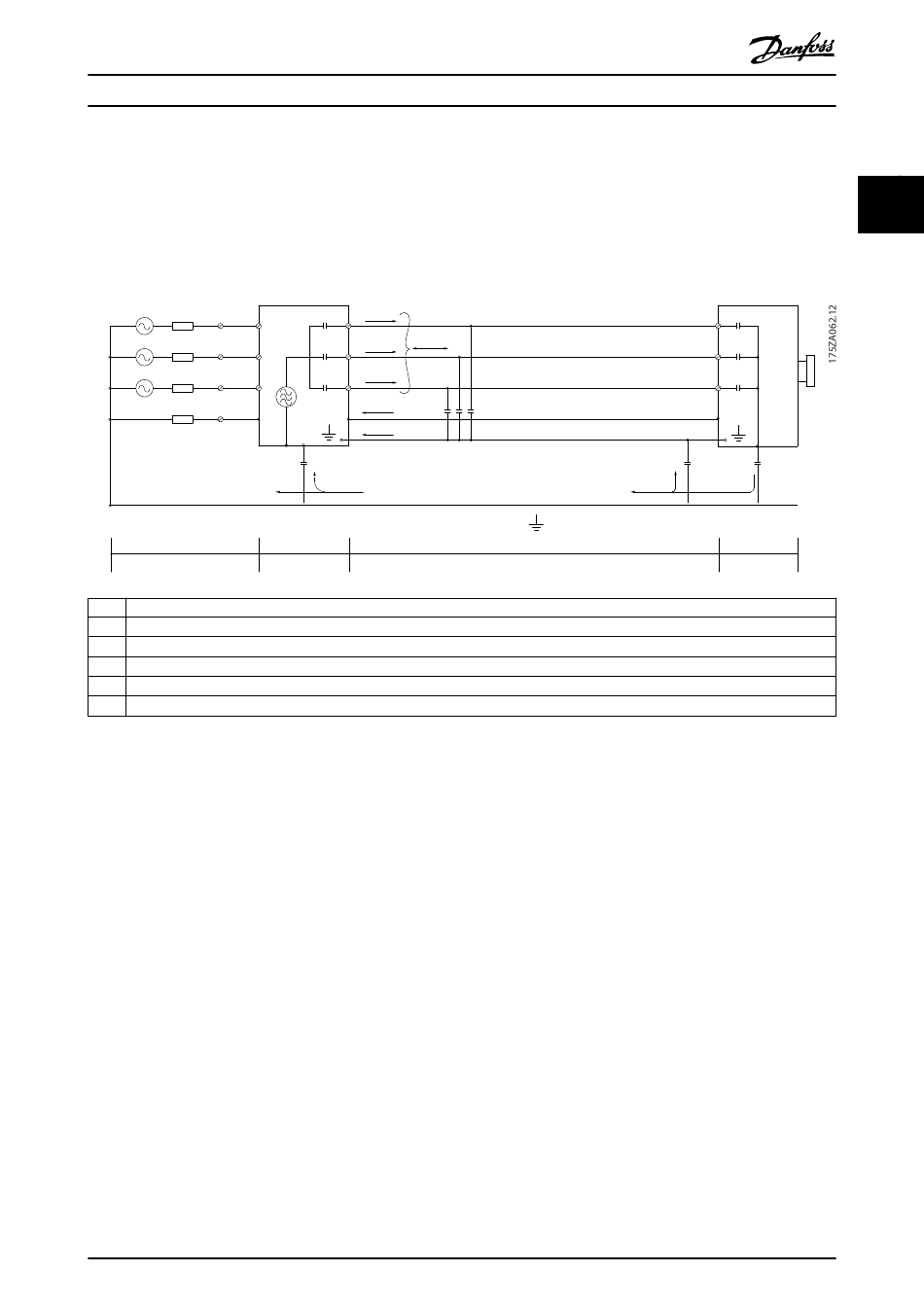

Abbildung 2.38 Beispiel - Erdableitstrom
In den Fällen, in denen die Montage der Abschirmung über eine Montageplatte für den Frequenzumrichter vorgesehen ist,
muss diese Montageplatte aus Metall gefertigt sein, da die Ableitströme zum Gerät zurückgeführt werden müssen.
Außerdem muss stets ein guter elektrischer Kontakt von der Montageplatte durch die Montageschrauben zur Masse des
Frequenzumrichters gewährleistet sein.
Beim Einsatz ungeschirmter Leitungen werden einige Anforderungen hinsichtlich Störaussendung nicht erfüllt. Die Störfes-
tigkeitsanforderungen werden jedoch erfüllt.
Halten Sie Motorkabel und Anschlusskabel für Bremse so kurz wie möglich, um das Störungsniveau des gesamten Systems
(Frequenzwandler und Installation) so weit wie möglich zu reduzieren. Sie dürfen Steuer- und Buskabel nicht gemeinsam mit
Motorkabeln und Anschlusskabeln für Bremse verlegen. Funkstörfrequenzen über 50 MHz (Luftstrahlung) werden
insbesondere von der Regelelektronik erzeugt.
MG04H303
Projektierungshandbuch
C
S
U
I
1
V
W
I
2
I
3
C
S
I
4
4
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
