Anwendungsbeispiele

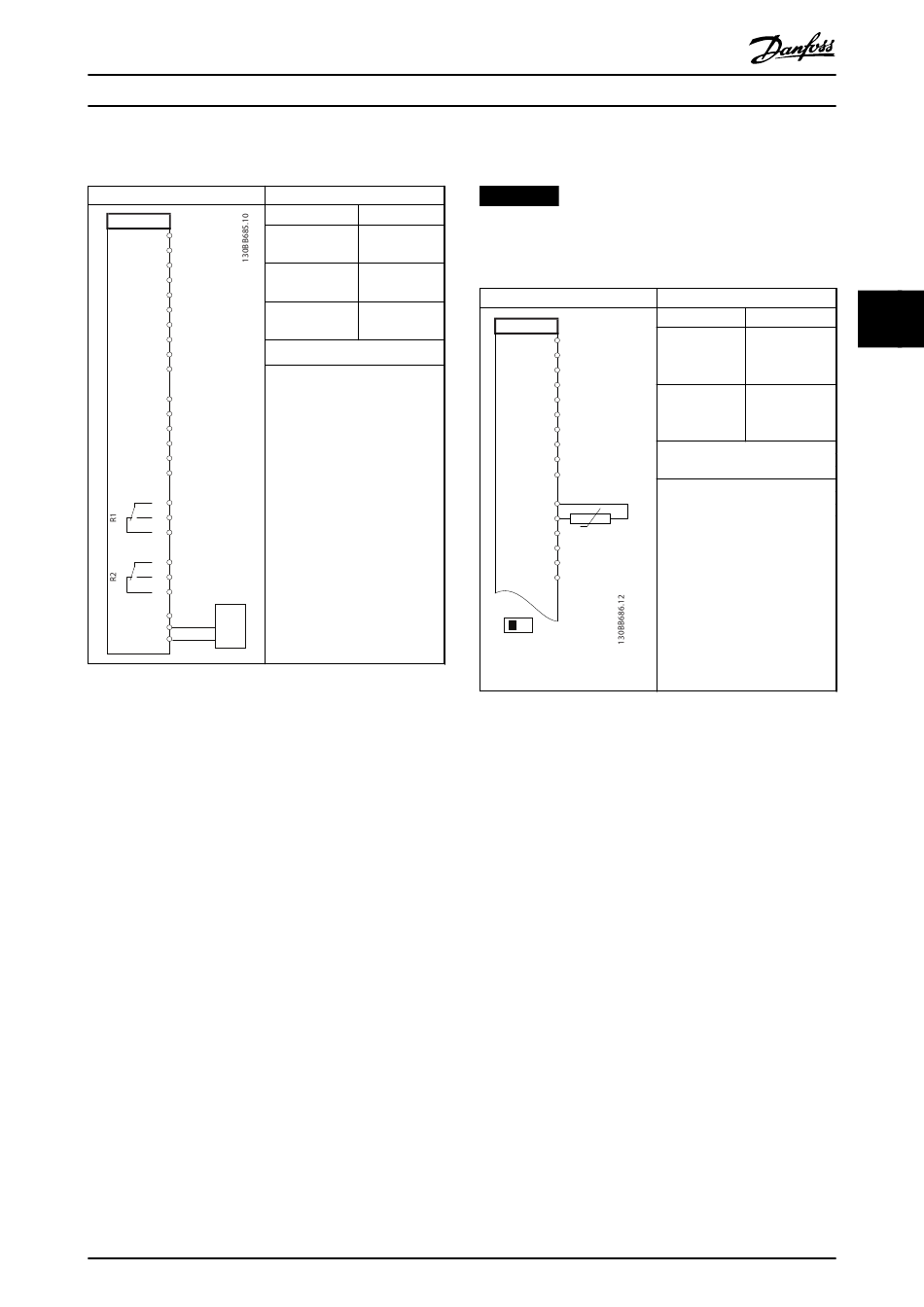

4.5.2 RS485-Netzwerkverbindung

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
RS-485
06
61
+
68
69
-
Tabelle 4.11 RS485-Netzwerkverbindung
MG04H303
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 8-30 [0] FC-Profil*
FC-Protokoll
Parameter 8-31 1*
Adresse
Parameter 8-32 9600*
Baudrate
*=Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den oben
genannten Parametern
Protokoll, Adresse und
Baudrate.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.

4.5.3 Motorthermistor

HINWEIS
Sie müssen Thermistoren verstärkt oder zweifach
isolieren, um die entsprechenden Anforderungen zu
erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 4.12 Motorthermistor
Parameter
Funktion Einstellung
Parameter 1-90 [2] Thermistor-
Thermischer Abschalt.
Motorschutz
Parameter 1-93 [1] Analog-
Thermistoran- eingang 53
schluss
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Sie nur eine Warnung
wünschen, sollten Sie
Parameter 1-90 Thermischer
Motorschutz auf [1] Thermistor
Warnung programmieren.
