Anwendungsbeispiele

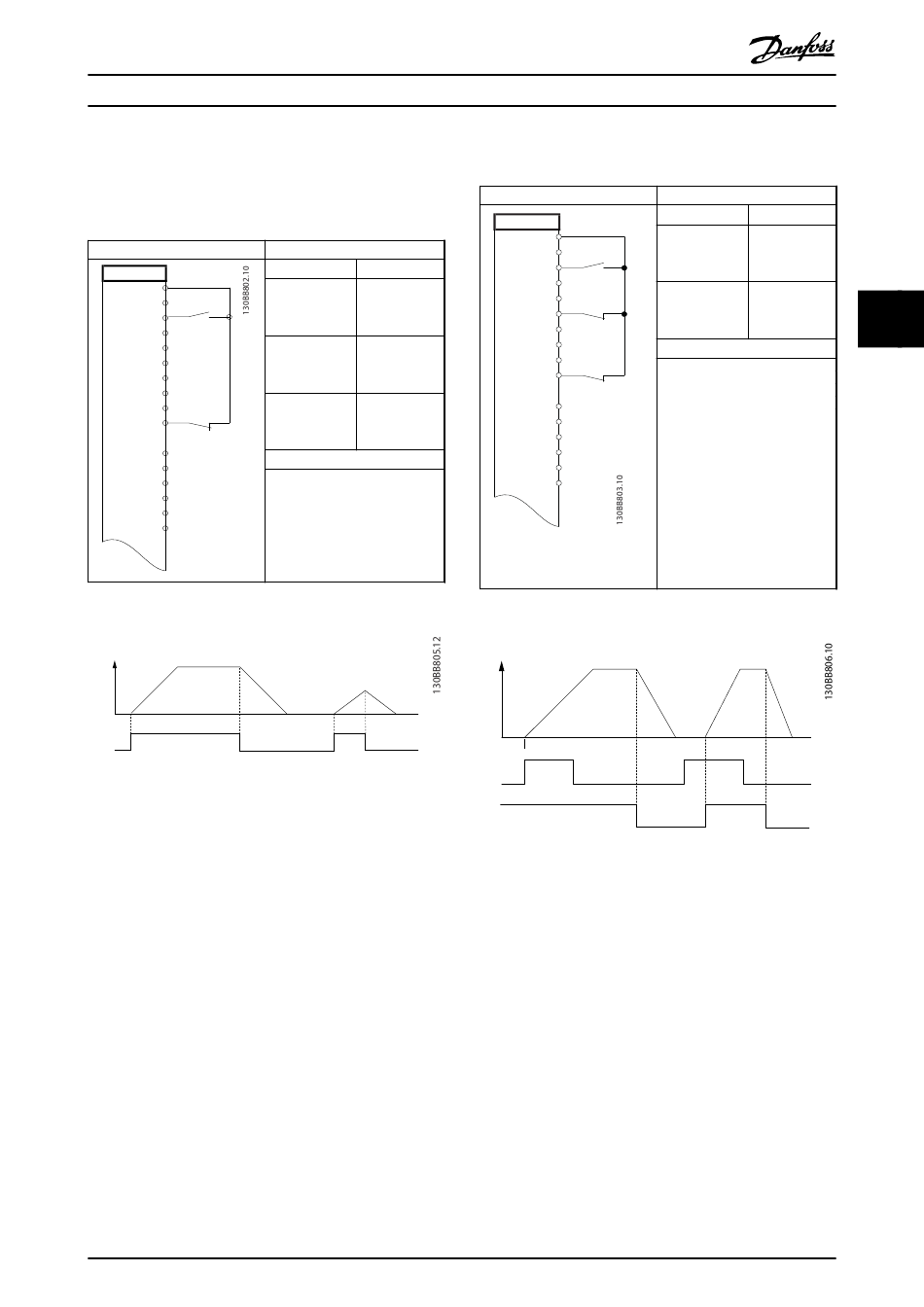

4.4 Start/Stopp-Anwendungen

4.4.1 Start-/Stopp-Befehl mit Safe Torque
Off
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 4.7 Start-/Stopp-Befehl mit Safe Torque Off
Speed
Start/Stop (18)
Abbildung 4.2 Start-/Stopp-Befehl mit Safe Torque Off
MG04H303
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Klemme 18
Digitaleingang
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
Parameter 5-19 [1] S.Stopp/
Klemme 37 Alarm
Sicherer Stopp
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme
27 Digitaleingang auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.

4.4.2 Puls-Start/Stopp

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 4.8 Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 4.3 Puls-Start/Stopp
Parameter
Funktion Einstellung
Parameter 5-10 [9] Puls-Start
Klemme 18
Digitaleingang
Parameter 5-12 [6] Stopp
Klemme 27 (invers)
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme
27 Digitaleingang auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
