Inhaltszusammenfassung für Danfoss VLT FCP 106

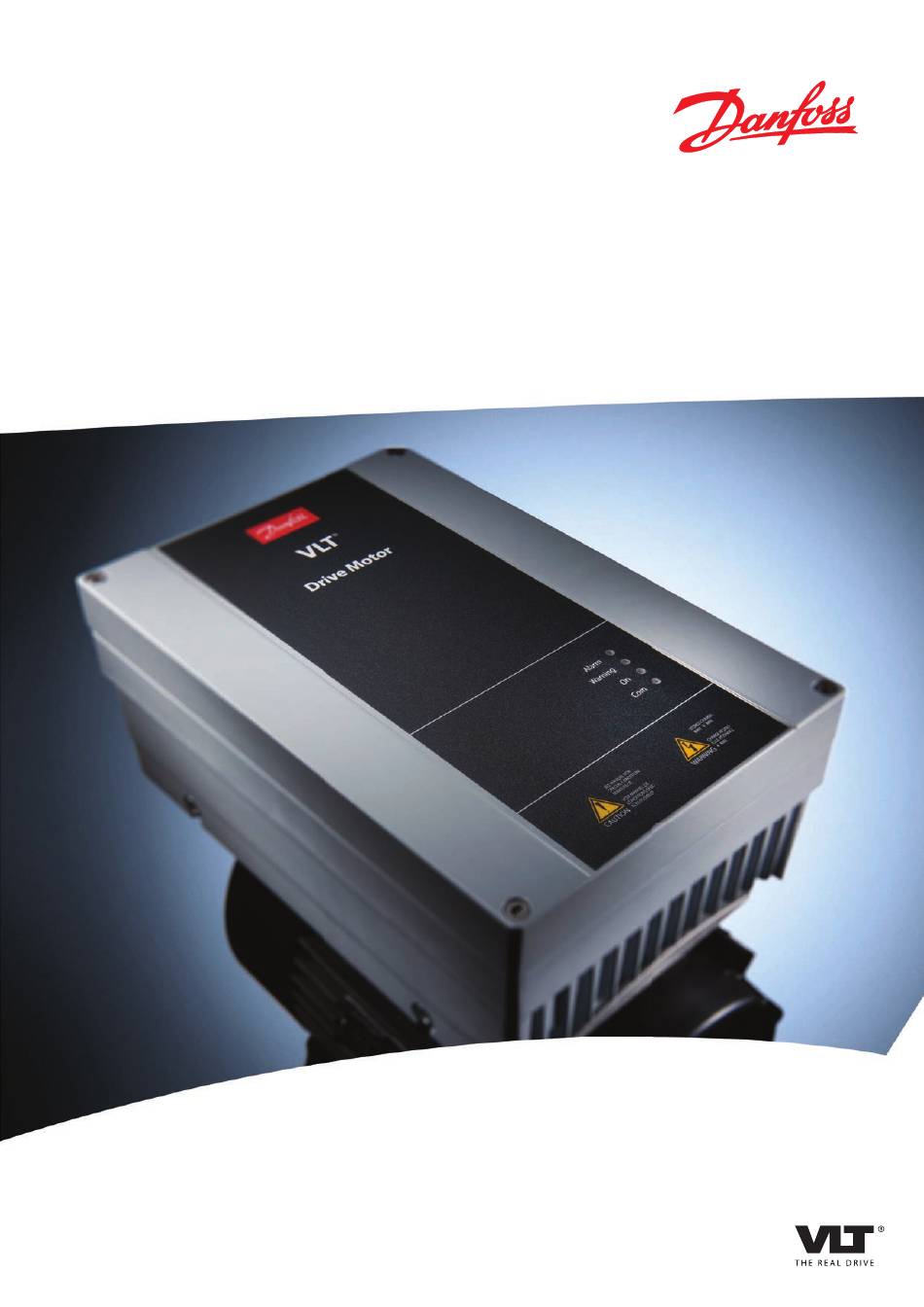

- Seite 1 MAKING MODERN LIVING POSSIBLE Produkthandbuch VLT® DriveMotor FCP 106/FCM 106 www.danfoss.de/vlt...
-
Seite 3: Inhaltsverzeichnis
3.3.6 Lagerlebensdauer und Schmierung 4 Elektrische Installation 4.1 Sicherheitshinweise 4.2 IT-Netz 4.3 EMV-gerechte Installation 4.4 Kabelanforderungen 4.5 Erdung 4.6 Motoranschluss 4.6.1 Schließen Sie den FCP 106 am Motor an 4.6.2 Thermistoreingang vom Motor 4.7 Netzanschluss MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. - Seite 4 7.4 Schutzfunktionen und Eigenschaften 7.5 Umgebungsbedingungen 7.6 Technische Daten zu Kabeln 7.7 Steuereingang/-ausgang und Steuerdaten 7.8 Anzugsdrehmomente für Anschlüsse 7.9 Technische Daten des FCM 106-Motors 7.10 Technische Daten zu Sicherungen und Trennschaltern 8 Anhang Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
- Seite 5 Inhaltsverzeichnis Produkthandbuch 8.1 Abkürzungen und Konventionen 8.2 Aufbau der Parametermenüs Index MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
-
Seite 6: Einführung
Das Modbus RTU Produkthandbuch und das VLT DriveMotor FCP 106/FCM 106 BACnet Produk- thandbuch enthalten Informationen zur Regelung, Überwachung und Programmierung des Frequen- zumrichters. • ® Die VLT PROFIBUS DP MCA 101-Installationsan- leitung enthält Informationen zur Installation des Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 7: Produktübersicht
Konformität mit den in Kapitel 7 Technische Daten festge- legten Bedingungen sicher. Der Frequenzumrichter ist ein elektronischer Motorregler • Regelung der Motordrehzahl als Reaktion auf die Systemrückführung oder auf Remote-Befehle von externen Reglern. Ein Leistungsantriebssystem setzt sich zusammen aus: MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 8: Elektrische Anschlussübersicht
24 V (NPN) RS485 RS485 (N RS485) 69 0 V (PNP) Interface 29 (DIGI IN) 24 V (NPN) (P RS485) 68 0 V (PNP) (Com RS485) 61 (PNP)-Source PROFIBUS (NPN)-Sink Abbildung 1.3 Elektrische Anschlussübersicht Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 9: Zulassungen
1.5 Entsorgungshinweise Sie dürfen Geräte mit elektrischen Bauteilen nicht zusammen mit dem Hausmüll entsorgen. Diese müssen separat mit Elektro- und Elektronik-Altgeräten gemäß den lokalen Bestim- mungen und den aktuell gültigen Gesetzen gesammelt werden. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 10: Sicherheit
Bei Anschluss an das Versorgungsnetz führen Frequen- zumrichter Hochspannung. Erfolgen Installation, Inbetriebnahme und Wartung nicht durch qualifiziertes Personal, kann dies Tod oder schwere Verletzungen zur Folge haben. • Nur qualifiziertes Personal darf Installation, Inbetriebnahme und Wartung vornehmen. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... - Seite 11 Netz besteht die Gefahr tödlicher oder schwerer Verletzungen. Beachten Sie zur Vermeidung dieser Gefahr Folgendes: • ® Installieren Sie VLT DriveMotor FCP 106 und ® DriveMotor FCM 106 nicht in einem per Dreieckschaltung geerdeten Netz. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
- Seite 12 Befolgen Sie die Anforderungen des Motorhers- GROSSE HÖHENLAGEN tellers an die Motorkabel. Wenden Sie sich bei einer Installation in einer Höhe von mehr als 2000 m (6562 ft) hinsichtlich PELV an Danfoss. WARNUNG GEFAHR DURCH GLEICHSTROM Dieses Produkt kann einen Gleichstrom im Schutzleiter verursachen.
-
Seite 13: Mechanische Installation
1 Dichtung für den Einsatz zwischen Motoradap- terplatte und Frequenzumrichter. • 1 Motorstecker. • 4 Schrauben zur Befestigung des Frequenzum- richters an der Adapterplatte. • 4 Schrauben zur Befestigung der Motoradapter- platte am Motor. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 14: Typenschilder
Abbildung 3.2 FCM 106 Typenschild (Beispiel) 1) Beispiel für das Format: die Seriennummer ‘xxxxx253’ zeigt den Herstellungszeitraum als Woche 25, Jahr 2013 an. HINWEIS GARANTIEVERLUST Entfernen Sie das Typenschild nicht vom Frequenzum- richter. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 15: Heben
Installationsumgebung entspricht. Eine Nichterfüllung der Anforderungen von bestimmten Umgebungsbedin- gungen kann zu einer Reduzierung der Lebensdauer des Frequenzumrichters führen. Stellen Sie sicher, dass alle Anforderungen hinsichtlich Luftfeuchtigkeit, Temperatur und Höhenlage erfüllt werden. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 16: Vorbereitung Der Dichtung
1 Bohrung in Bereich 2, für die Hebeöse (optional) • Lassen Sie Spiel für die Senkkopfschrauben. Bei einer Adapterplatte mit vorgebohrten Löchern sind keine zusätzlichen Bohrungen erforderlich. Vorgebohrte Löcher sind speziell für FCM 106-Motoren ausgelegt. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 17: Montage Des Drivemotor
Fehlausrichtung kann eine Hauptursache für Geräuschentwicklung, Vibrationen und verkürzte Lagerlebensdauer sein. Beachten Sie das Wellenlängsspiel und die thermische Ausdehnung sowohl axial als auch in den vertikalen Ebenen. Vorzugsweise sollten Sie flexible Antriebskupplungen verwenden. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 18: Lagerlebensdauer Und Schmierung
Tabelle 3.1 Zulässige Kräfte, IE2 50 Hz 3-phasige Motoren Zulässige Radialkräfte: Lastpunkt bei halber Motorwellendehnung, 0 Axialkraft zugrunde gelegt. Zulässige Axialkräfte: 0 Radialkraft zugrunde gelegt. Zulässige Lasten mit simultanen Radial- und Axialkräften sind auf Anfrage erhältlich. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 19: Motorgröße
6208 2ZC3 6306 2ZC3 1500/3000 6208 2ZC3 6208 2ZC3 6309 2ZC3 6208 2ZC3 1500/3000 – – 1500/3000 – – Tabelle 3.4 Standard-Lagerbezeichnungen und Öldichtungen für Motoren 1) Daten bei künftiger Veröffentlichung verfügbar. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 20: Elektrische Installation
Empfehlung für die Verdrahtung des Stroman- schlusses: Kupferdraht, bemessen für mindestens 75 °C (167 °F). Siehe Kapitel 7 Technische Daten und Kapitel 7.6 Technische Daten zu Kabeln zu empfohlenen Kabelquerschnitten und - typen. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 21: It-Netz
Schalten Sie in diesem Modus die internen EMV-Filterkon- densatoren zwischen Gehäuse und der EMV-Filterschaltung Abbildung 4.2 Position des EMV-Schalters/der Schraube aus, um die Erdungskapazität zu verringern. VORSICHT Verwenden Sie beim erneuten Einsetzen nur eine M3.5x20 Schraube. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 22: Emv-Gerechte Installation
Übergeordnete Steuerung (SPS) Steuerkabel Motor Netz, 3 Phasen und verstärkter PE-Leiter Frequenzumrichter Kabelisolierung (abisoliert) Mindestens 200 mm (7,87 in) Abstand zwischen Steuerkabel, Netzkabel und Motorkabel. Abbildung 4.3 EMV-gerechte elektrische Installation, FCP 106 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... - Seite 23 Elektrische Installation Produkthandbuch Übergeordnete Steuerung (SPS) Steuerkabel DriveMotor Netz, 3 Phasen und verstärkter PE-Leiter Mindestens 200 mm (7,87 in) Abstand zwischen Kabelisolierung (abisoliert) Steuerkabel und Netzkabel. Abbildung 4.4 EMV-gerechte elektrische Installation, FCM 106 MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
-
Seite 24: Kabelanforderungen
Beachten Sie zur Vermeidung von Beschädigungen der Geräte vor der Montage des FCP 106 am Motor Folgendes: • Halten Sie die in Tabelle 7.1 angegebenen Abstände zur Kühlluftzirkulation ein. • Beachten Sie die in Tabelle 7.2 aufgeführten Schraubenabstände. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... - Seite 25 1) Kontakte anderer Hersteller und Kontakte mit gleicher oder besser elektrischer Leitfähigkeit und Beschichtung sind ebenfalls geeignet, falls sie die mechanischen und elektrischen Anforderungen erfüllen. Der FCP 106 ist jetzt am Motor befestigt. Die zusammen- gebaute Einheit heißt DriveMotor. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
- Seite 26 Elektrische Installation VLT® DriveMotor FCP 106/FCM 106 U, V, W (Motorphasen) Adapterplatte (Motor-Thermistorkabel) Motoranschlussdichtung Motorstecker Dichtung zwischen Motor und Motorhalterung Frequenzumrichter Motorkabel Befestigungsschraube Abbildung 4.5 Den FCP 106 am Motor anschließen Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
-
Seite 27: Thermistoreingang Vom Motor
Entfernen Sie die vordere Abdeckung, siehe Abbildung 4.7. Installieren Sie Kabelverschraubungen, die die Anforderungen der erforderlichen Schutzart erfüllen. Schließen Sie die Erdleitungen mithilfe der Kabelverschraubungen an den Erdungsklemmen an, siehe Abbildung 4.8. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 28: Steuerkabel
® PROFIBUS DP MCA 101 ® Memory Module MCM 101 Abbildung 4.9 Position der Klemmen und Relais, MH1 Steuerklemmen Relais Netz (L3, L2, L1) RS485 Federschelle für PROFIBUS-Kabel Abbildung 4.8 Verkabelung, MH1–MH3 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 29: Steuerklemmen
Bremse anschließen. Begrenzen Sie die Spannung Abbildung 4.11 Steuerklemmen zwischen diesen Klemmen auf ein Maximum von 768 V. HINWEIS Die Spannung über diesen Grenzwert hinaus zu erhöhen, kann die Lebenszeit verkürzen und den Frequenzum- richter dauerhaft beschädigen. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 30: Checkliste Vor Der Installation
Stellen Sie sicher, dass der Frequenzumrichter je nach Anforderung stabil montiert ist oder bei Bedarf Dämpferbefestigungen verwendet werden. • Prüfen Sie, ob übermäßige Vibrationen vorhanden sind. Tabelle 4.3 Checkliste bei der Installation Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 31: Empfehlungen Für Ul-Gelistete Prgy-Systeme
Motorschutz. Parameter 4-18 Stromgrenze. Parameter 14-20 Quittierfunktion. Parameter 14-21 Autom. Quittieren Zeit. Parameter 14-90 Fehlerebenen. Parameter 30-22 Blockierter Rotorschutz. • Überschreiten Sie nicht die in den Motordaten des Motorherstellers angegebenen Temperatur- grenzen. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 32: Inbetriebnahme
C. Navigationstasten und Anzeigeleuchten (LED). Display Parame- Werkseinstellung ternummer D. Bedientasten mit Kontroll-Anzeigen (LED). 0-20 Sollwert % 0-21 Motorstrom 0-22 Leistung [kW] 0-23 Frequenz 0-24 kWh-Zähler Tabelle 5.1 Legende zu Abbildung 5.2 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... - Seite 33 [Status] und [ tasten zwischen den verschiedenen Optionen in den Menüs. Drücken Sie diese Taste, um auf Parametergruppen zuzugreifen oder die Wahl eines Parameters zu bestätigen. Tabelle 5.3 Legende zu Abbildung 5.2 MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
-
Seite 34: Memory Module Mcm 101
Frequenzumrichter vom Versorgungsnetz trennen. Warten Sie nach dem Trennen der Netzversorgung 4 Minuten, damit sich die Kondensatoren entladen können. Eine Nichtbeachtung dieser Schritte kann tödliche oder schwerste Verletzungen zur Folge haben. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 35: Grundlegende Programmierung
Quick-Menü aufrufen. Drücken Sie [OK], um den Assistenten Kapitel 5.4.5 Konfiguration des Thermistors. zu starten. Drücken Sie [Back], um zur Statusanzeige Allgemeine Anweisungen zum Ändern von Parameterein- zurückzukehren. stellungen finden Sie unter Kapitel 5.4.4 Ändern von Parametereinstellungen. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. - Seite 36 Auto Motor Adapt OK AMA running AMA Failed Wizard completed ----- Press OK Press OK to accept 0.0 Hz 0.0 kW AMA OK AMA failed Abbildung 5.7 Inbetriebnahmeassistent für Anwendungen ohne Rückführung Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
-
Seite 37: Einrichtungsassistent Für Anwendungen Mit Regelung Mit Rückführung
20-94 PI integral time 6-25 T54 high Feedback 0020.00 6-25 T54 high Feedback 0050 Setup 1 0050 Setup 1 Setup 1 1-29 Automatic Motor Adaption Setup 1 Abbildung 5.8 Assistent für PI-Einstellungen MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 38: Quick-Menü Motoreinstellung
0016 4-13 Motor speed high limit 0050 3-41 Ramp 1 ramp-up time 0003 3-42 Ramp1 ramp-down time MotorType = Asynchronous 0003 1-73 Flying Start MotorType = PM Motor Abbildung 5.9 Quick-Menü Motoreinstellung Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 39: Ändern Von Parametereinstellungen
Liste geänd. Param. listet alle Parameter auf, die von der Werkseinstellung abweichen. • Die Liste zeigt nur Parameter, die im aktuellen Programm-Satz geändert wurden. • Parameter, die auf die Werkseinstellung zurück- gesetzt wurden, werden nicht aufgelistet. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 40: Wartung, Diagnose Und Fehlersuche
Zur Vermeidung von Betriebsstörungen, Gefahren und Beschädigungen müssen Sie die Frequenzumrichter je nach Betriebsbedingungen in regelmäßigen Abständen inspizieren. Ersetzen Sie verschlissene oder beschädigte Teile durch Originalersatzteile oder Standardteile. Wenden Sie sich für Service und Support an Ihren örtlichen Danfoss-Händler. Lesen Sie die Sicherheitswarnungen in Kapitel 2 Sicherheit. - Seite 41 Rr bewirkt. Im Regelfall ist diese Erhöhung des Widerstands jedoch nicht kritisch. AMA interner Kontaktieren Sie den örtlichen Danfoss-Zulieferer. Fehler Der Strom ist höher als der Wert in Parameter 4-18 Stromgrenze. Stromgrenze MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
- Seite 42 Hohe Gegen-EMK-Spannung. Stoppen Sie den Rotor des PM-Motors. Gegen-EMK zu hoch Notfallbetrieb Der Notfallbetrieb wurde aktiviert. Grenzen für Der Notfallbetrieb hat einen oder mehrere garantierelevante Alarme Notfallbetrieb unterdrückt. überschritten Speichermodul Speichermo- dulalarm Tabelle 6.1 Warnungen und Alarmmeldungen Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
-
Seite 43: Technische Daten
Tabelle 7.2 Informationen über Schrauben zur Befestigung der Motoradapterplatte Adapterplatte Schraube Maximale Tiefe der Bohrung in der Adapterplatte Maximale Höhe der Schraube über der Adapterplatte Abbildung 7.1 Schrauben zur Befestigung der Motoradapterplatte MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 44: Fcp 106 Abmessungen
276,8 (10,9) 166 (6,5) 187,1 (7,4) 113,2 (4,5) 127,8 (5,0) 5,5–7,5 321,7 (12,7) 211 (8,3) 221,1 (8,7) 123,4 (4,9) 138,1 (5,4) Tabelle 7.3 FCP 106-Abmessungen 1) Die Nennleistungen beziehen sich auf HO, siehe Kapitel 7.2 Elektrische Daten. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 45: Fcm 106 Abmessungen
319 (12,6) 347 (13,7) – – – – 314 (12,4) 314 (12,4) 331 (13,0) 331 (13,0) 359 (14,1) 394 (15,5) 394 (15,5) Tabelle 7.4 FCM 106-Abmessungen: Fußmontage - B3 Asynchron- oder PM-Motor MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. - Seite 46 302 (11,9) 302 (11,9) 319 (12,6) 347 (13,7) – – – 314 (12,4) 314 (12,4) 331 (13,1) 359 (14,1) 394 (15,5) Tabelle 7.5 FCM 106-Abmessungen: Flanschmontage - B5, B35 für Asynchron- oder PM-Motor Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
- Seite 47 263 (10,4) 283 (11,2) 302 (11,9) 319 (12,6) 347 (13,7) – – – 314 (12,4) 331 (13) 359 (14,1) 394 (15,5) Tabelle 7.6 FCM 106-Abmessungen: Oberflächenmontage - B14, B34 für Asynchron- oder PM-Motor MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
-
Seite 48: Gewicht
14 (30,9) 112M 30,4 (67) 100L 28 (61,7) 30 (66) 16 (35,3) 132S 55 (121,3) 112M 53 (116,8) 33 (72,8) 112M 26 (57,3) 132M 65 (143,3) 112M 53 (116,8) Tabelle 7.9 Ungefähres Motorgewicht Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 49: Elektrische Daten
1,5-kW-Motor für hohe Überlast ein P2K2-Frequenzumrichter erforderlich ist. 2) Der maximale Kabelquerschnitt ist der größte Kabelquerschnitt, den Sie an die Klemmen anschließen können. Beachten Sie immer nationale und örtliche Vorschriften. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. - Seite 50 5,5-kW-Motor für hohe Überlast ein P7K5-Frequenzumrichter erforderlich ist. 2) Der maximale Kabelquerschnitt ist der größte Kabelquerschnitt, den Sie an die Klemmen anschließen können. Beachten Sie immer nationale und örtliche Vorschriften. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
-
Seite 51: Netzversorgung
Nicht-stationäre Vibration (IEC 60721-3-3 Klasse 3M6) 25,0 g Relative Luftfeuchtigkeit (IEC 60721-3-3; Klass 3K4 (nicht kondensierend)) 5–95 % während des Betriebs Aggressive Umgebungsbedingungen (IEC 60721-3-3) Klasse 3C3 Prüfverfahren nach IEC 60068-2-43 H2S (10 Tage) MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. -
Seite 52: Technische Daten Zu Kabeln
Maximale Frequenz 32 kHz Gegentakt & 5 kHz (O.C.) Analogeingänge Anzahl Analogeingänge Klemme Nr. 53, 54 Klemme 53 Modus Parameter 6-19 Terminal 53 mode: 1=Spannung, 0=Strom Klemme 54 Modus Parameter 6-29 Klemme 54 Funktion: 1=Spannung, 0=Strom Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... - Seite 53 Minimaler Belastungsstrom der Klemme an 01-03 (NC/Öffner), 01-02 (NO/ (ohmsche Last) Schließer) 24 V DC 10 mA, 24 V AC 20 mA Umgebung nach EN 60664-1 Überspannungskategorie III/Verschmutzungsgrad 2 1) IEC 60947 Abschnitte 4 und 5. MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
-
Seite 54: Anzugsdrehmomente Für Anschlüsse
Ausgangsfrequenz, Asynchronmotor 0–200 Hz (VVC ), 0–400 Hz (u/f ) Ausgangsfrequenz, PM-Motor 0–390 Hz (VVC Schalten am Ausgang Unbegrenzt Rampenzeiten 0,05–3600 s Thermistoreingang (bei Motoranschluss) Fehler: >2,9 kΩ, kein Fehler: <800 Ω Eingangsbedingungen Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303... -
Seite 55: Technische Daten Zu Sicherungen Und Trennschaltern
Kreislaufs ausgelegt sein, der imstande ist, höchstens 100.000 A (symmetrisch), 480 V max. zu liefern. Siehe Tabelle 7.15 und Tabelle 7.16 für die Bremskapazität des Danfoss CTI25M-Trennschalters bei max. 480 V. UL-Konformität/Nicht-UL-Konformität Verwenden Sie die in Tabelle 7.15, Tabelle 7.16 und Tabelle 7.17 aufgelisteten Trennschalter und Sicherungen, damit die Übereinstimmung mit UL 508C oder IEC 61800-5-1 gewährleistet ist. - Seite 56 UL-Zertifizierung ohne UL ohne UL ße 3x380–480 V RK5, RK1, J, T, CC 3,0 (4,0) 4,0 (5,0) Tabelle 7.17 Sicherungen 1) Die Nennleistungen beziehen sich auf HO, siehe Kapitel 7.2 Elektrische Daten. Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
-
Seite 57: Anhang
Sicherheitsanweisungen verwendet, informiert eine Warnung über ein potenzielles Problem, das von einer Überwachungsfunktion erkannt wurde. Eine Warnung ist kein Fehler und führt nicht zu einem Übergang des Betriebs- zustands. Tabelle 8.1 Abkürzungen MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. - Seite 58 Anhang VLT® DriveMotor FCP 106/FCM 106 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
- Seite 59 Anhang Produkthandbuch MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
- Seite 60 DC-Unterspannung................38 DeviceNet....................4 Hauptmenü.................... 37 Dichtung....................14 Hauptschalter................28, 49, 53 Diskrepanz....................55 Heben....................... 13 Display Hochspannung................. 8, 32 Display....................30 Dokument....................4 Siehe auch Manuell Identifikation................... 11, 12 Inbetriebnahme..................30 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
- Seite 61 Überlast..47 Steuerklemme..............26, 49, 50 Steuerklemmenfunktionen............27 Netzanschluss..................25 UDC- -Klemme.................. 27 Siehe auch Netz, Anschluss an UDC+-Klemme.................. 27 Netzkabel....................28 Konvention..................... 55 Kühlung....................41 Kurzschluss..................... 38 Lager......................16 Lagerung....................13 MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
- Seite 62 Riemenbruch..................40 Warnungen, Liste.................. 38 Windmühlen-Effekt................9 WR-Überlast.................... 38 Schalten am Netzeingang..............49 Schmierung.................... 17 Schraubenart..................52 Zertifizierung.................... 7 Schutz vor Störungen................. 28 Zubehör Schutzart................... 53, 55 LCP-Ferneinbau................32 Schutzfunktionen und Eigenschaften.......... 49 Danfoss A/S © 11/2015 Alle Rechte vorbehalten. MG03L303...
- Seite 63 Index Produkthandbuch Zulassungen....................7 Zusatzeinrichtungen................28 Zusätzlich erforderliche Teile............11 Zwischenkreis..................49 Zwischenkreiskopplung..............27 MG03L303 Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
