a.
Aluminium-Ummantelung mit Kupferdraht
b.
Verdrillter Kupferdraht oder bewehrtes (abgeschirmtes)
Stahldrahtkabel
c.
Einlagiges Kupferdrahtgeflecht mit prozentual schwankender
Schirmabdeckung. Mindestanforderung.
d.
Zweilagiges Kupferdrahtgeflecht
e.
Zweilagiges Kupferdrahtgeflecht mit magnetischer,
abgeschirmter Zwischenlage
f.
In Kupfer- oder Stahlrohr geführtes Kabel
g.
Bleikabel mit 1,1 mm (0.04 inch) Wandstärke

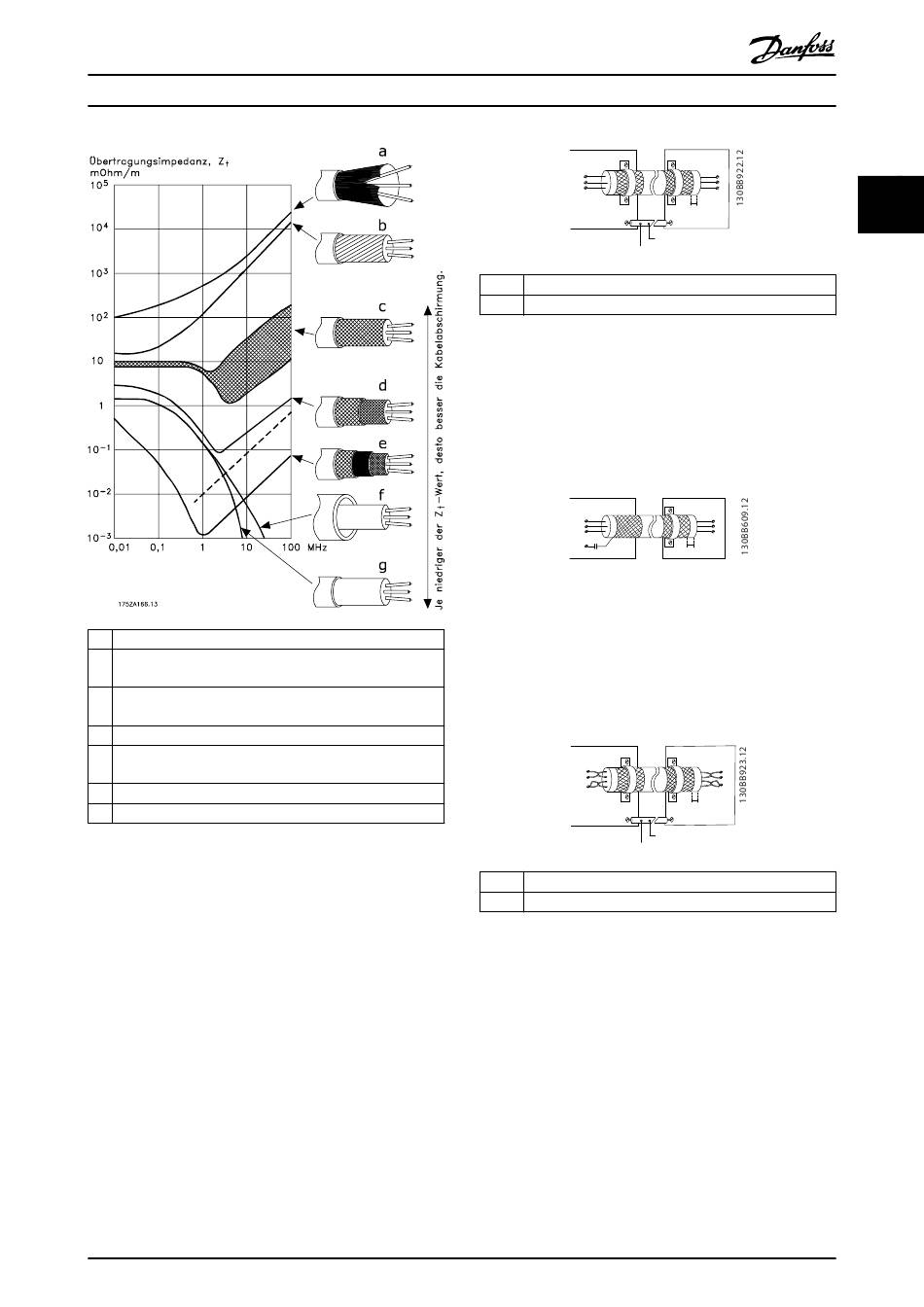

Abbildung 2.42 Übertragungsimpedanz
2.9.4.3 Erdung abgeschirmter
Steuerleitungen
Korrekte Abschirmung
Die bevorzugte Methode zur Abschirmung ist in den
meisten Fällen die beidseitige Befestigung von Steuerlei-
tungen und Kabeln mit Schirmbügeln, um möglichst
großflächigen Kontakt von Hochfrequenzkabeln zu
erreichen.
Besteht zwischen dem Frequenzumrichter und der SPS ein
unterschiedliches Erdpotenzial, können Ausgleichsströme
auftreten, die das gesamte System stören. Schaffen Sie
Abhilfe durch das Anbringen eines Potenzialausgleichs-
kabels neben der Steuerleitung.
Mindestleitungsquerschnitt: 16 mm
MG04H303
Projektierungshandbuch
2
(6 AWG).
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
PLC
PE
PE
1
2
1
Mindestens 16 mm
2
(6 AWG)
2
Potenzialausgleichskabel
Abbildung 2.43 Abschirmung von Steuerleitungen
50-Hz-Brummschleifen
Bei sehr langen Steuerleitungen können Brummschleifen
auftreten. Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen 100-nF-Kondensator
(mit möglichst kurzen Leitungen).
PLC
PE
100nF
Abbildung 2.44 Abschirmung für 50-Hz-Brummschleifen
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme ist intern über ein RC-Glied mit Erde
verbunden. Verwenden Sie verdrillte Aderpaare zur
Reduzierung von Störungen zwischen Leitern. Die
empfohlene Methode ist in Abbildung 2.45 dargestellt.
FC
69
68
61
PE
PE
2
1
2
Mindestens 16 mm
(6 AWG)
2
Potenzialausgleichskabel
Abbildung 2.45 Abschirmung zur Vermeidung von EMV-
Störungen, serielle Kommunikation
FC
PE
<10 mm
PE
FC
PE
<10 mm
FC
69
68
61
PE
<10 mm
PE
1
53
2
2
