Anwendungsbeispiele

4.7 Drehgeber

Diese Anleitung soll die Konfiguration der Drehgeberver-
bindung mit dem Frequenzumrichter erleichtern. Vor der
Konfiguration des Drehgebers werden die Grundeinstel-
lungen für eine Drehzahlregelung mit Rückführung gezeigt.
20 20 20 20
18 19 27 29
12 12 12 12
1

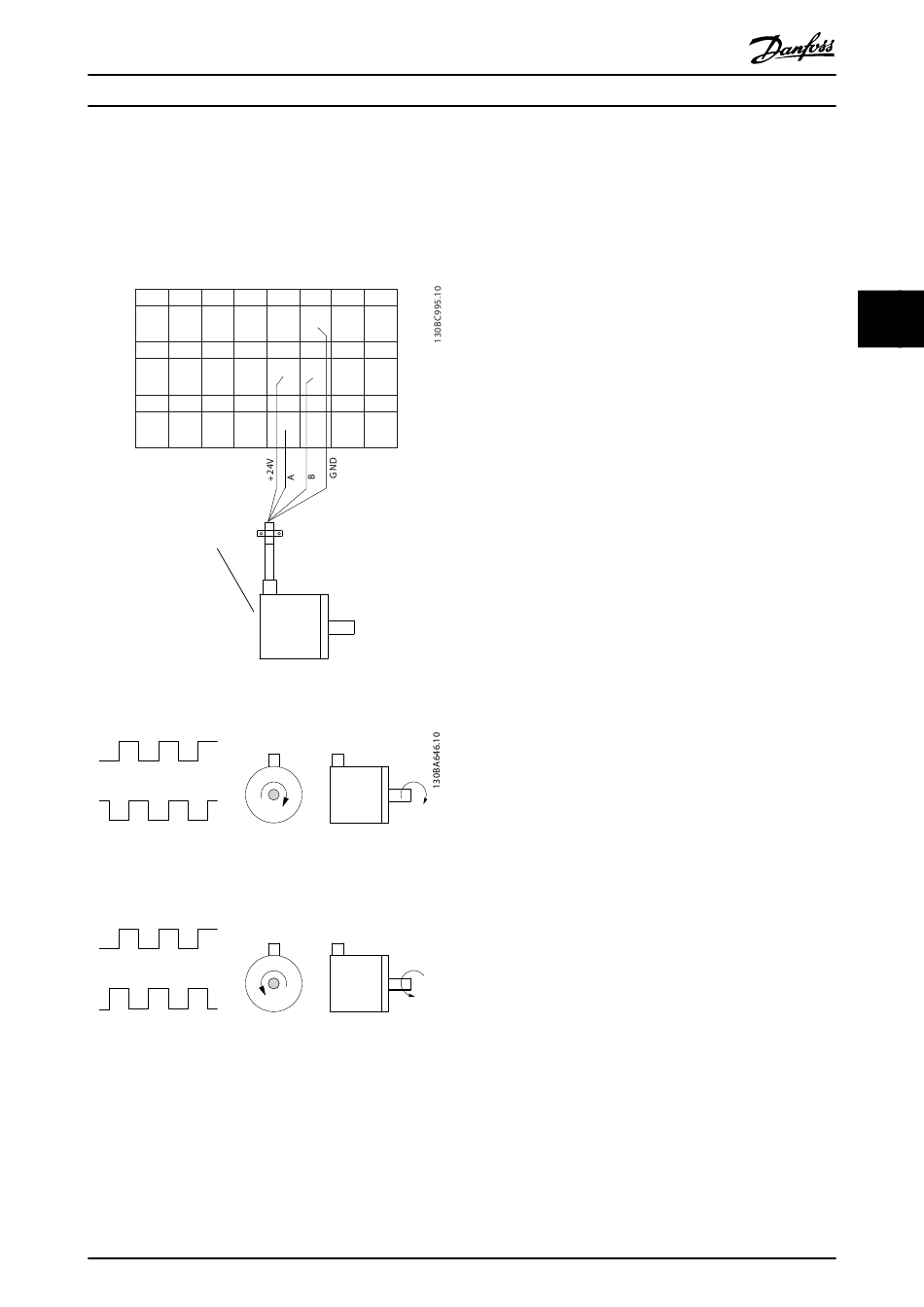

Abbildung 4.6 Drehgeberverbindung zum Frequenzumrichter
A
B
A
B
Abbildung 4.7 24-V-Inkrementalgeber mit einer maximalen
Kabellänge von 5 m (16,4 ft)
MG04H303
Projektierungshandbuch
20 20 55 42
32 33 50 54
12 12 55 53
RECHTS
LINKS
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.

4.7.1 Drehgeberrichtung

Die Drehrichtung des Drehgebers hängt von der
Auswertung der Pulse durch den Frequenzumrichter ab.
•
Auswertung im Rechtslauf bedeutet, dass sich der
A-Kanal 90 elektrische Grad vor Kanal B befindet.
•
Auswertung im Linkslauf bedeutet, dass sich der
B-Kanal 90 elektrische Grad vor Kanal A befindet.
Die Drehrichtung bezieht sich auf den Blick von vorne auf
das Wellenende.
4.8 Frequenzumrichtersystem mit
Rückführung
Ein Frequenzumrichtersystem mit PID-Regelung besteht in
der Regel aus Elementen wie:
•
Motor.
•
Zusätzliche Geräte:
- Getriebe
-
Mechanische Bremse
•
Frequenzumrichter
•
Drehgeber als Rückführung.
•
Bremswiderstand für dynamische Bremse.
•
Kupplung.
•
Belastung
Anwendungen mit mechanischer Bremsansteuerung
erfordern häufig auch einen Bremswiderstand für genera-
torisches Bremsen.
4 4
