3.4.2 Netztrennschalter
Der Frequenzumrichter ist mit den folgenden optionalen
Schaltern lieferbar:
•
Wartungsschalter auf Netzseite oder Motorseite
3
3
oder
•
integrierter Trennschalter auf der Netzseite (nur
große Bauform)
Geben Sie die jeweilige Anforderung bei der Bestellung an.

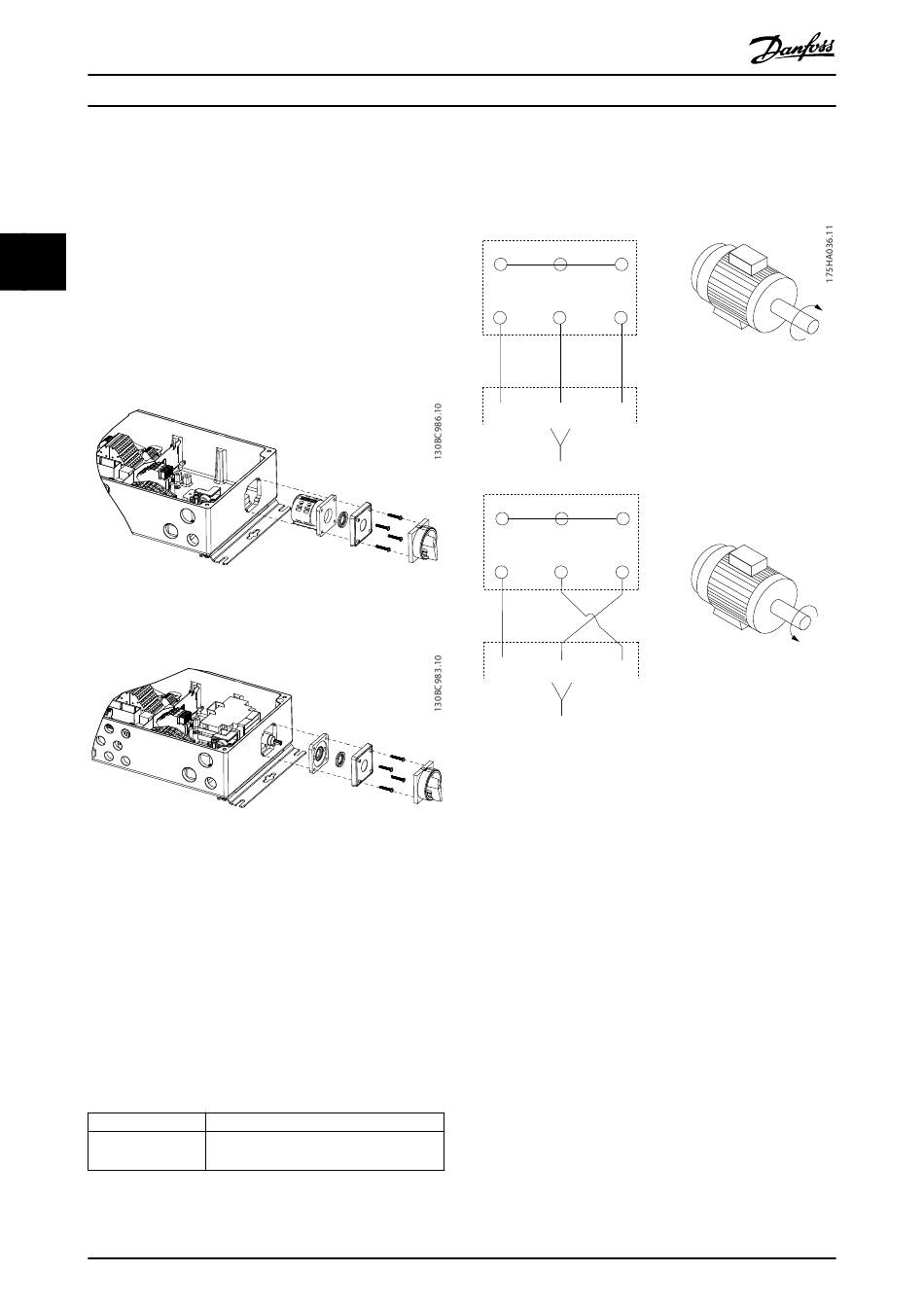

Abbildung 3.9 und Abbildung 3.10 zeigen Beispiele der
Konfiguration für die große Bauform.
Abbildung 3.9 Lage von Wartungsschalter, Netzseite, große
Bauform (IP66/Innenräume)
Abbildung 3.10 Lage von Trennschalter, Netzseite, große
Bauform
3.4.3 Zusätzliche Motorinformationen
3.4.3.1 Motorkabel
Sie müssen den Motor an die Klemmen U/T1/96, V/T2/97,
W/T3/98 anschließen; Das Erdungskabel gehört an Klemme
99. Sie können alle Arten dreiphasiger Standard-Asynchron-
motoren mit einem Frequenzumrichter verwenden. Die
Werkseinstellung ist Rechtslauf, wobei der Frequenzumrich-
terausgang wie in Tabelle 3.3 angeschlossen ist:
Klemme Nr.
96, 97, 98, 99
Tabelle 3.3 Motoranschluss - Werkseinstellung
62
®
VLT
Decentral Drive FCD 302
Funktion
Netz U/T1, V/T2, W/T3
Masse
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
•
Klemme U/T1/96 angeschlossen an Phase U.
•
Klemme V/T2/97 angeschlossen an Phase V.
•
Klemme W/T3/98 angeschlossen an Phase W.
Motor
U
V
W
2
2
2
U
V
W
1
1
1
FC
96
97
98
Motor
U
V
W
2
2
2
U
V
W
1
1
1
FC
96
97
98
Abbildung 3.11 Motoranschluss - Drehrichtung
Sie können die Drehrichtung durch Vertauschen von zwei
Phasen im Motorkabel oder durch Ändern der Einstellung
von Parameter 4-10 Motor Drehrichtung ändern.
Eine Motordrehrichtungsprüfung können Sie über
Parameter 1-28 Motordrehrichtungsprüfung und die am
Display gezeigten Schritte durchführen.
3.4.3.2 Thermischer Motorschutz
Das elektronische Thermorelais im Frequenzumrichter hat
die UL-Zulassung für Einzelmotorüberlastschutz, wenn
Parameter 1-90 Thermischer Motorschutz auf ETR-
Abschaltung und Parameter 1-24 Motornennstrom auf den
Motornennstrom (siehe Motor-Typenschild) eingestellt ist.
