5.2.4 Hohe Zwischenkreisspannung

Die Taktfrequenz wird entsprechend der Spannung im
Zwischenkreis automatisch justiert.
Wenn der Zwischenkreis eine gewisse Größe erreicht, wird
die Taktfrequenz reduziert. Die Punkte, die die Leistungsre-
duzierung begrenzen, sind für jede Baugröße
unterschiedlich und sind im EEPROM codiert.
fsw [kHz]
f1
f2
U1

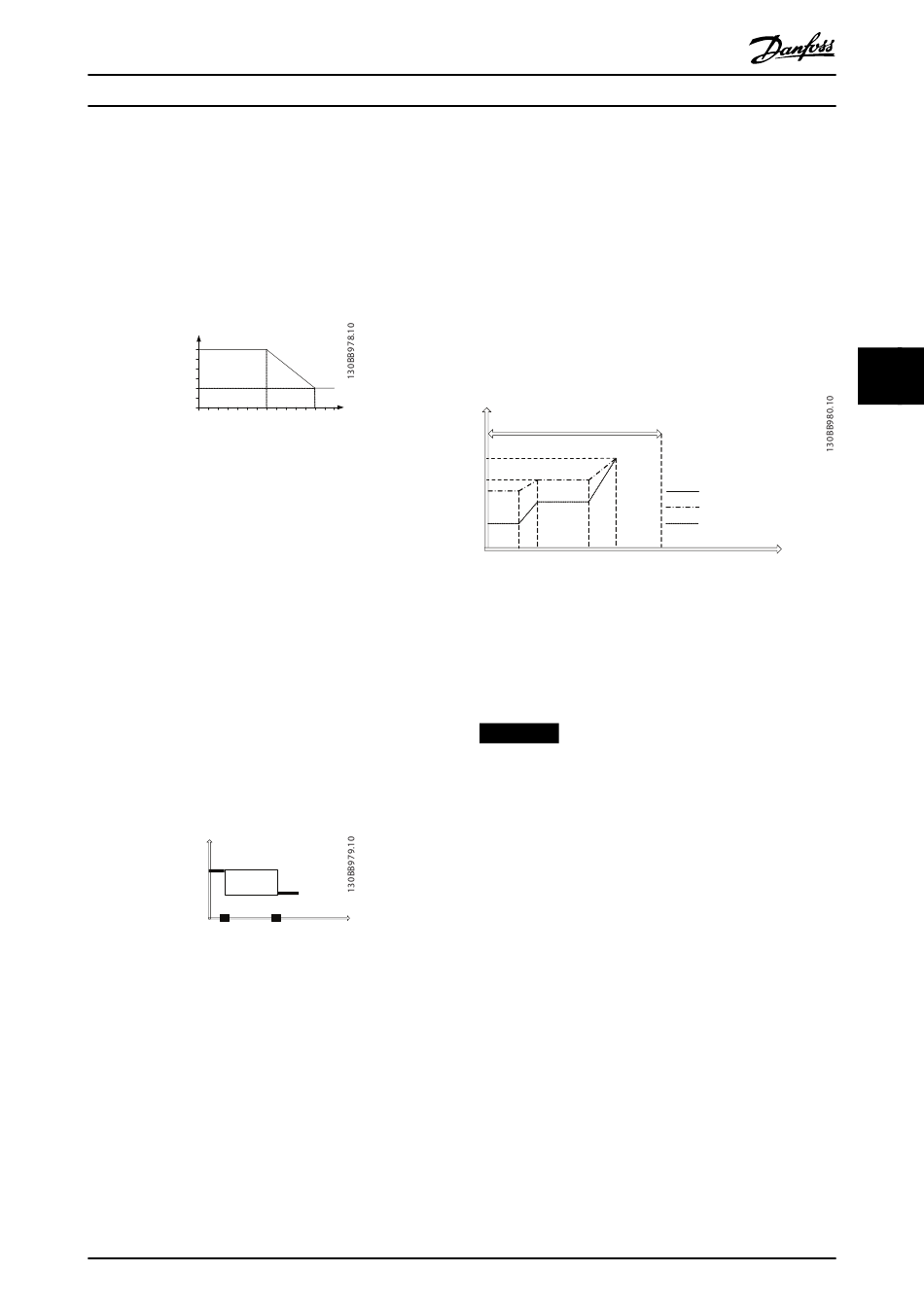

Abbildung 5.12 Reduzierung der Taktfrequenz entsprechend
der Spannung im Zwischenkreis. f1, f2, U1 und U2 sind im
EEPROM codiert.
Im EEPROM hängen die Grenzen vom Modulationsmodus
ab. Bei 60° AVM sind f1 und f2 höher als für SFAVM. U1
und U2 sind vom Modulationsmodus unabhängig.

5.2.5 Niedrige Motordrehzahl

Die Option der PWM-Strategie hängt von der Stator-
frequenz ab. Zur Vermeidung, dass dasselbe IGBT zu lange
leitet (thermische Betrachtung), wird fm, switch1 als
minimale Statorfrequenz für 60° PWM festgelegt, während
fm, switch2 als maximale Statorfrequenz für SFAVM zum
Schutz des Frequenzumrichters festgelegt wird. 60° PWM
unterstützt die Reduzierung des Wechselrichterverlusts
über f , da der Schaltverlust durch den Wechsel von
m, switch1
SFAVM zu 60° AVM um 1/3 reduziert wird.
PWM
SFAVM
optional
60PWM
fm,switch1 fm,switch2
Abbildung 5.13 Reduzierung des Wechselrichterverlusts
Die Form der Durchschnittstemperatur ist unabhängig von
der Statorfrequenz konstant. Die Spitzentemperatur folgt
jedoch der Form des Ausgangsstroms für kleine Statorfre-
quenzen und bewegt sich in Richtung der
Durchschnittstemperatur für eine ansteigende
Statorfrequenz. Dies führt zu höheren
Temperaturschwankungen bei kleinen Statorfrequenzen.
MG04H303
Projektierungshandbuch
Dies bedeutet, dass sich die erwartete Lebensdauer der
Komponente bei kleinen Statorfrequenzen verkürzt, wenn
keine Kompensation verwendet wird. Daher kann die
Taktfrequenz bei geringen Werten der Statorfrequenz, bei
denen die Temperaturschwankungen hoch sind, reduziert
werden, um die Spitzentemperatur und somit die Tempera-
turschwankungen zu reduzieren.
Bei VT-Anwendungen ist der Laststrom bei kleinen Statorf-
requenzen relativ gering, und die
Temperaturschwankungen sind somit nicht so groß wie bei
CT-Anwendungen. Aus diesem Grund wird auch der
Laststrom berücksichtigt.
fsw [kHz]
Udc [V]
U2
Die Punkte, die die Leistungsreduzierung begrenzen, sind
für jede Baugröße unterschiedlich und sind im EEPROM
codiert.
HINWEIS
Der VLT
niemals automatisch. Eine automatische Leistungsredu-
zierung bezieht sich auf die Anpassung der Taktfrequenz
und des Schaltmodus.
Bei VT-Anwendungen wird der Laststrom vor der
Reduzierung der Taktfrequenz bei niedriger Motordrehzahl
berücksichtigt.
fm[Hz]
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
SFAVM only
f
sw,fm4
f
sw,fm3
f ,
sw,fm2
f
sw,fm1
fm1 fm2 fm3 fm4 fm5 (fm, switch 1)
Abbildung 5.14 Schwankungen der Taktfrequenz (fsw) für
verschiedene Statorfrequenzen (fm)
®
Decentral Drive FCD 302 reduziert den Strom
5
I < K *I
s Is1 nom,ho
K *I <= I < K *I
Is 1 nom,ho s Is2 nom,ho
I >= K *I
s Is2 nom,ho
fm [HZ]
85
