Anwendungsbeispiele

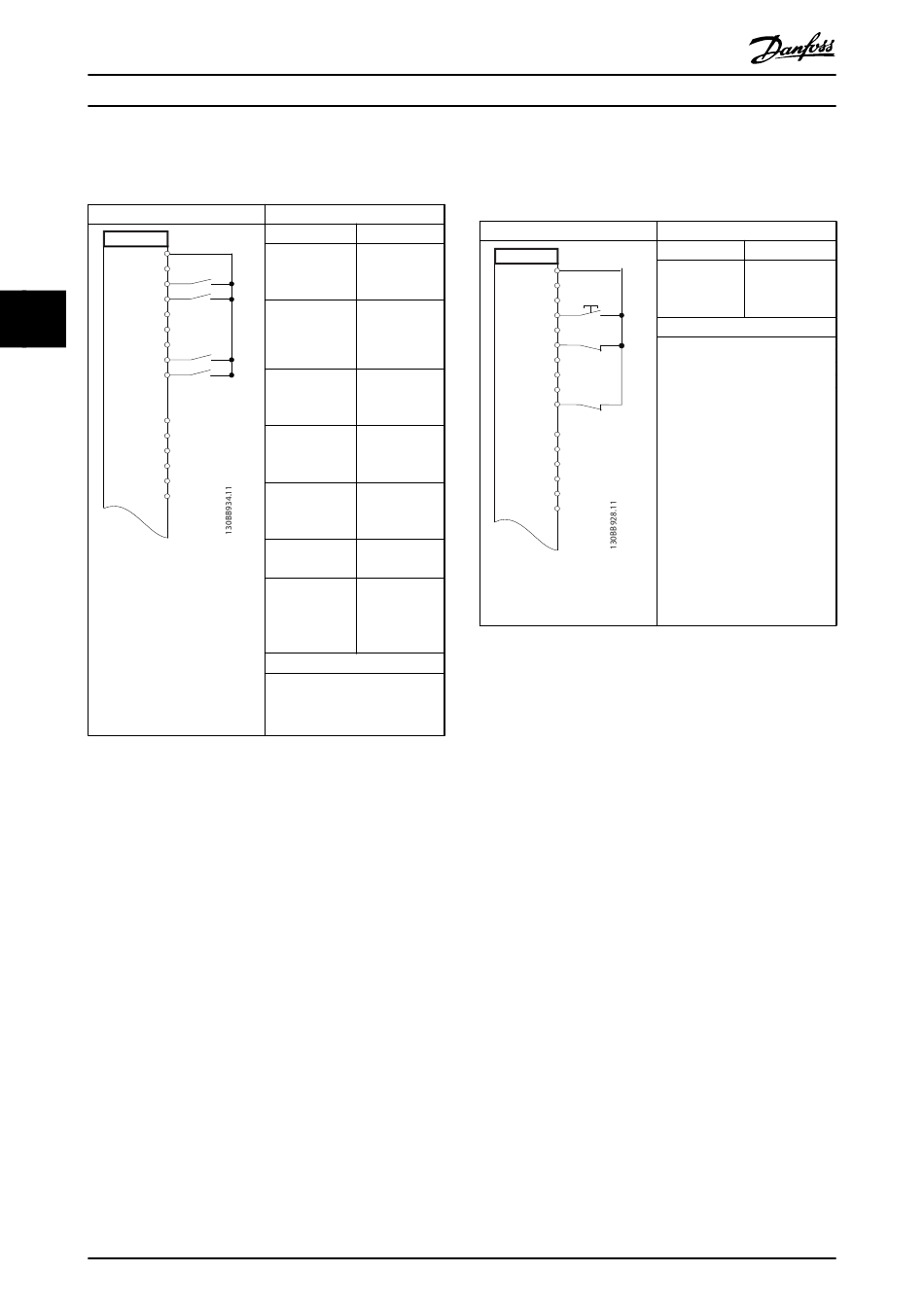

4.4.3 Start/Stopp mit Reversierung und 4
Festdrehzahlen
FC
+24 V 12
+24 V 13
18
D IN
D IN 19
4 4
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 4.9 Start/Stopp mit Reversierung und 4 Festdrehzahlen
70
®
VLT Decentral Drive FCD 302
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start
Klemme 18
Digitaleingang
Parameter 5-11 [10]
Klemme 19 Reversierung*
Digitaleingang
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
Parameter 5-14 [16]
Klemme 32 Festsollwert Bit
Digitaleingang 0
Parameter 5-15 [17]
Klemme 33 Festsollwert Bit
Digitaleingang 1
Parameter 3-10
Festsollwert
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.

4.5 Bus- und Relaisanschluss

4.5.1 Externe Alarmquittierung

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 4.10 Externe Alarmquittierung
Parameter
Funktion Einstellung
Parameter 5-11 [1] Reset
Klemme 19
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
