4 Basiscontroller der EMS-Wärmeerzeuger
4.4 SAFe – Feuerungsautomat für bodenstehende Wärmeerzeuger mit Regelgerät Logamatic MCxxx
Das Regelgerät Logamatic MCxx mit dem Feuerungs-
sicherheitsautomaten SAFe (
system Logamatic EMS plus regeln die Buderus-Kessel
der Baureihe Logano (bodenstehender Wärmeerzeuger,
Brennwert oder Heizwert).
Der Feuerungssicherheitsautomat SAFe ist als
regelungstechnisches Kernstück der Kessel- und
Verbrennungsregelung im Kessel integriert. Der
Feuerungssicherheitsautomat regelt und überwacht den
Verbrennungsprozess und regelt die Betriebs-
bedingungen gemäß den Vorgaben der angeschlossenen
Komponenten. Über das Brenneridentifikationsmodul
BIM, das am Kessel angebracht ist, bekommt der SAFe
die kesselspezifischen Betriebsbedingungen und
verbrennungstechnischen Informationen. Bedient wird
der EMS-Kessel über den Basiscontroller Logamatic
BCxx, der im Logamatic MC10/MC40/MC100 integriert
ist.
Je nach Art der Feuerung wird der SAFe-Typ
unterschieden:
• SAFe 10 = 1-stufiger Brenner Öl/Gas
• SAFe 20 = 2-stufiger Brenner Gas
• SAFe 30 = 2-stufiger Brenner Öl
• SAFe 40 = modulierender Brenner Gas
• SAFe 50 = modulierender Brenner Öl
Im Gegensatz zu allen anderen Feuerungs-
sicherheitsautomaten verfügt der SAFe50
über erweiterte Funktionen (z. B. für Mehr-
funktionen beim Konfigurations-
assistenten). Jedoch können folgende
Produkte nicht mit diesem Feuerungs-
sicherheitsautomaten kombiniert werden:
– Störmeldemodul EM10 (Funktion bereits
im Regelgerät MC100 enthalten)
– Pumpeneffizienzmodul PM10
– Umschaltmodul UM10
– Steuermodul GM10
– Logamatic 4000
56
Bild 28) und das Regel-
1

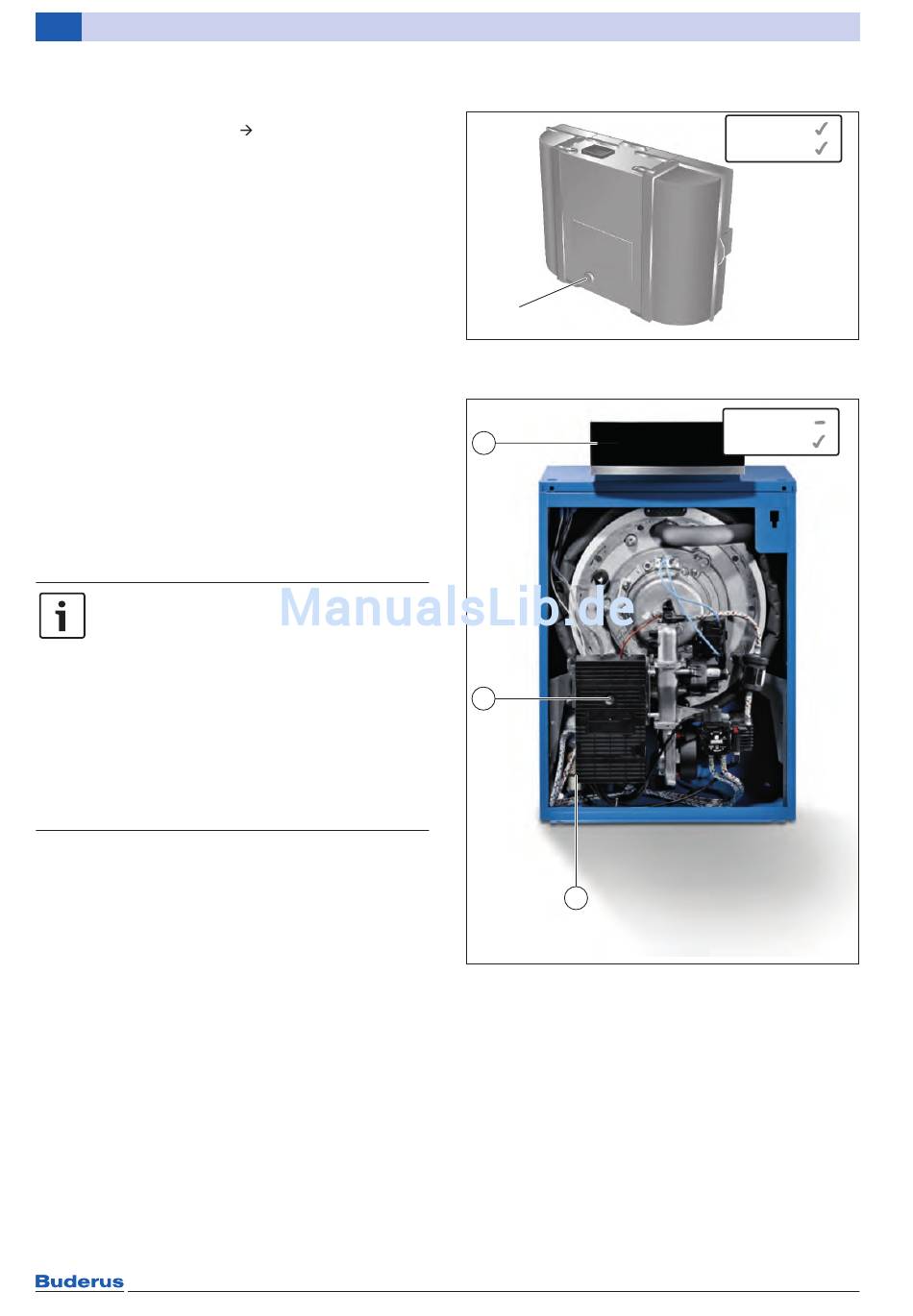

Bild 28 Feuerungssicherheitsautomat SAFe 10/20/30/40
[1] Betriebsstörlampe/Reset
3
2
1
Bild 29 Feuerungssicherheitsautomat SAFe 50
[1] Feuerungssicherheitsautomat SAFe 50
[2] Betriebsstörlampe/Reset
[3] Regelgerät Logamatic MCxxx
