Buderus Logamatic EMS plus Planungsunterlage Seite 79

12:31 12:31
20.5C 20.5C
5
menu menu
4

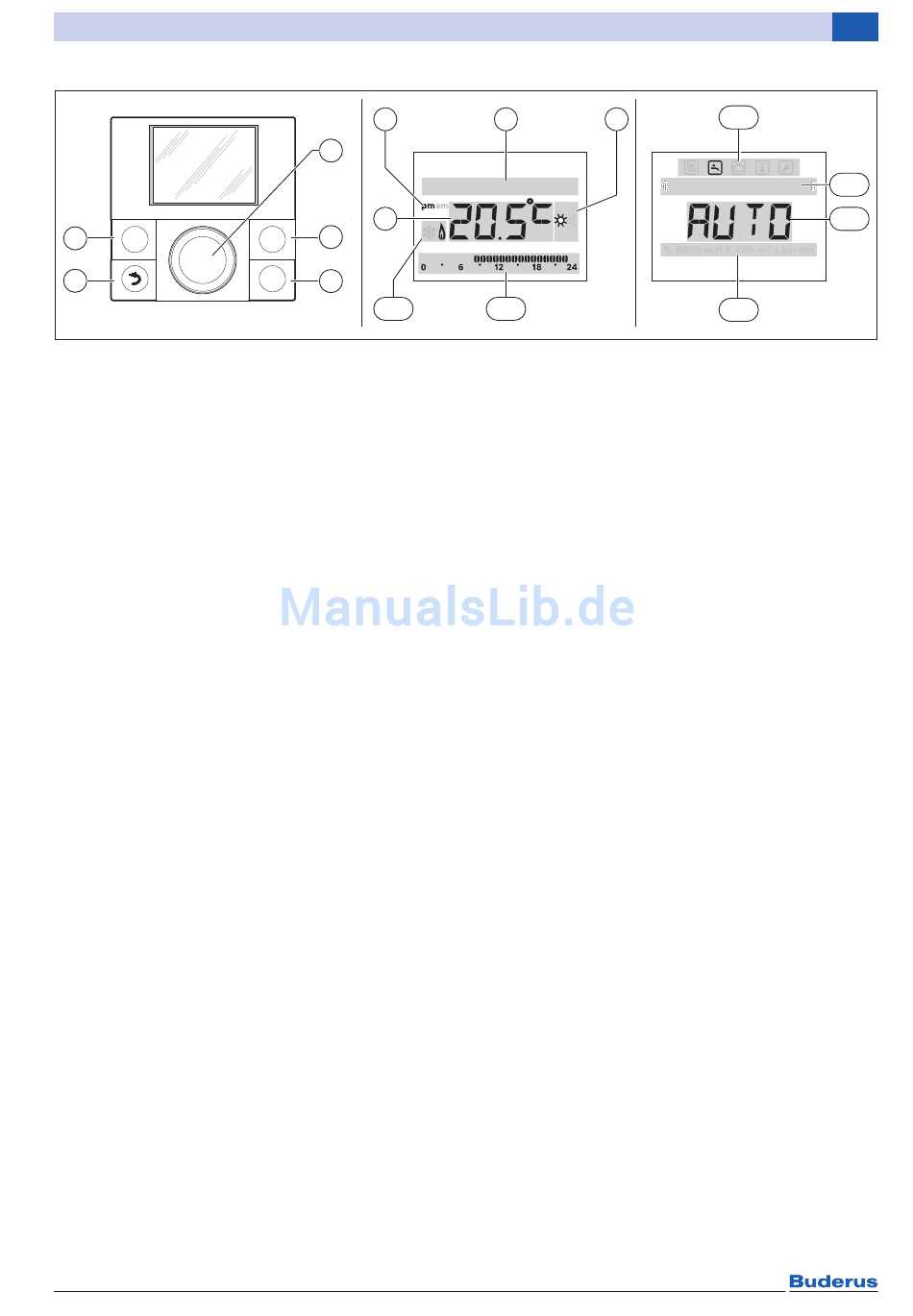

Bild 53 Anzeigen und Bedienelemente der Bedieneinheit RC200, Symbole im Display (Beispieldarstellungen)
[1] Auswahlknopf - Drehen: Navigation im Menü
oder ausgewählten Wert ändern; Drücken:
Wert auswählen oder nach Änderung bestätigen
[2] auto-Taste - Automatikbetrieb mit Zeit-
programm aktivieren
[3] man-Taste - Manuellen Betrieb für dauerhafte
Raumtemperatur aktivieren
[4] Zurück-Taste - Navigation im Menü; zurück zur
vorherigen Bedienseite oder Anzeige
[5] menu-Taste - Hauptmenü öffnen
[6] Wertanzeige (hier: Raumisttemperatur)
[7] Vormittag (am)/ Nachmittag (pm) bei 12-
Stunden-Zeitformat
[8] Textzeile (hier: Uhrzeit, Wochentag)
[9] Betriebsart (hier: Automatik Tag)
[10] Segmentanzeige Zeitschaltprogramm
[11] Betriebszustand des Wärmeerzeugers
(hier: Brenner ein)
[12] Hauptmenü mit Symbolen für „Heizung",
„Warmwasser", „Urlaub", „Informationen" und
„Einstellungen"
[13] Textzeile (hier: Uhrzeit, Wochentag)
[14] Wertanzeige (hier: Raum-Isttemperatur)
[15] Einheitenzeile
Beschreibung
• Bedieneinheit (drahtgebunden) für das Regelsystem
Logamatic EMS plus und alle mit EMS ausgestatteten
Wärmeerzeuger (Gas/Öl)
• Betrieb als Fernbedienung oder als alleiniger Regler:
– Als Raum-Fernbedienung in Verbindung mit RC300
(1 x je Heizkreis), Heizkreisregelung erfolgt über
RC200, alle anderen Funktionen erfolgen über
RC300
oder
– Als alleiniger Regler für einen Heizkreis, für raum-
geführten Betrieb oder außentemperaturgeführten
Betrieb (Außentemperaturfühler optional)
• Einfache Bedienung über Textdisplay
Logamatic EMS plus – 6 720 818 016 (2016/03)
7
1
Di Di
man man
6
2
auto auto
3
man man
11
8
12:31 12:31 Di Di
auto auto
man man
10
Heizkreisregelung
• Betriebsarten-Wahltasten „Automatik" (nach Schalt-
uhr) und „Manuell"
• 1 frei einstellbares Zeitprogramm
• Raumtemperaturgeführte Leistungsregelung oder
Vorlauftemperaturregelung
• Bedienung eines ungemischten Heizkreises (im
Wärmeerzeuger enthalten) oder eines gemischten
Heizkreises (in Verbindung mit einem Mischermodul
MM50 oder MM100)
Regelung der Warmwasserbereitung
• Inklusive Zirkulationspumpe (Betrieb während der
programmierten Heizzeiten 2 x 3 min/h)
• Warmwasser-Einmalladung
• Thermische Desinfektion
• Tägliche Aufheizung auf 60 °C (DVGW-Arbeitsblatt
551, nur bei Warmwasser über Modul MM50/MM100)
Regelung der Solaranlage
• Für solare Warmwasserbereitung in Verbindung mit
dem Solarmodul SM50 oder SM100
• Anzeige aktueller Solarertrag
• Optimierte Ausnutzung Solarertrag bei Warmwasser
• Berücksichtigung passiver Solarertrag durch große
Fensterfläche für zusätzliche Brennstoffeinsparung
im Vergleich zu autarken Solarreglern
Digitalschaltuhr
• Programmierbare Einkanal-Digitalschaltuhr für Tages-
und Wochenprogramm
• 1 frei einstellbares Zeitprogramm Heizen/Absenken
(wenn RC200 als alleiniger Regler eingesetzt wird, gilt
das Zeitprogramm sowohl für Heizung als auch für
Warmwasser und Zirkulation)
• 1 Urlaubsprogramm einstellbar
Bedieneinheiten
12
9
Zirkulation Zirkulation
15
5
13
14
6 720 818 016-22.1T
79
