Anlagenbeispiele
9.5.2
Gas-Brennwertgerät mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungsunterstützung,
zweites Kollektorfeld
SM200
4
1
TS1
KS0110
PS1

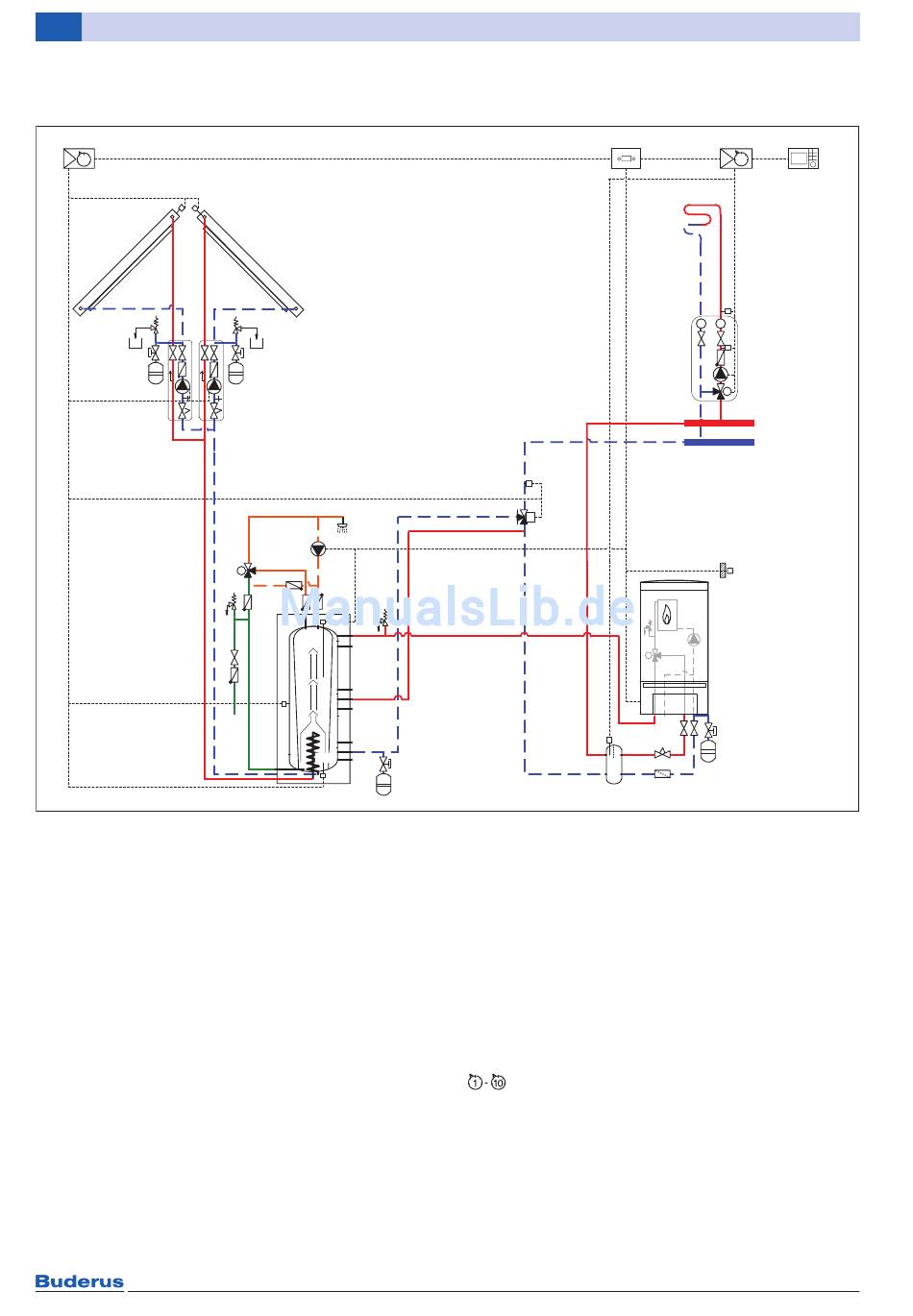

Bild 133 Gas-Brennwertgerät mit Logamatic EMS plus, ein solarer Verbraucher, Ost-West-Kollektorfeld
Position des Moduls:
[1]
Am Wärmeerzeuger
[2]
Am Wärmeerzeuger oder an der Wand
[4]
In der Station oder an der Wand
[5]
An der Wand
BC10
Basiscontroller
GB162
Wandhängendes Gas-Brennwertgerät
KS01...
Solarstation (Einstrang-Solarstation-
Station KS011E für zweites Kollektor-
feld einsetzbar)
MC1
Temperaturbegrenzer
MM100
Mischermodul
PC1
Heizungspumpe
PS1
Solarpumpe Kollektorfeld 1
PS4
Solarpumpe Kollektorfeld 2
PW2
Zirkulationspumpe
RC300
System-Bedieneinheit
SM200
Modul für erweiterte Solaranlagen
T0
Weichentemperaturfühler
T1
Außentemperaturfühler
TC1
Vorlauftemperaturfühler
TS1
Temperaturfühler Kollektorfeld 1
158
TS7
KS0110
PS4
PW2
T
TW1
TS3
TS2
Logalux PL.../2S
BC10
TS4
AB
A
VS1
M
B
T0
Logamax plus GB162
TS2
Temperaturfühler Speicher 1 unten
TS3
Temperaturfühler Speicher 1 Mitte
TS4
Temperaturfühler Heizungsrücklauf in
den Speicher
TS7
Temperaturfühler Kollektorfeld 2
TW1
Speichertemperaturfühler
VC1
3-Wege-Mischer
VS1/VS3
3-Wege-Umschaltventil für
Heizungsunterstützung
Stellung „Auf" = Speicher (Klemme 74)
Stellung „Zu" = Stellung Bypass (Klem-
me 75)
Stellung Kodierschalter SM200:
Stellung „1" bei Kombination mit
RC300,
Stellung „10" bei Kombination mit
SC300
Logamatic EMS plus – 6 720 818 016 (2016/03)
MM100
RC300
1
5
1
MC1
T
T
TC1
PC1
VC1
M
T1
6 720 806 060-01.1T
