Regelung der Solaranlage
• Solare Warmwasserbereitung in Verbindung mit
Solarmodul SM50 oder SM100
• Solare Heizungsunterstützung und weitere solare
Anlagensysteme in Verbindung mit Solarmodul
SM200
• Grafische Auswahl solarer Hydraulikschemata und
grafische Darstellung der Solardaten
• Anzeige solarer Ertrag in kWh (aktuell und Historie)
• Optimierte Ausnutzung Solarertrag bei Warmwasser
• Berücksichtigung passiver Solarertrag durch große
Fensterflächen für zusätzliche Brennstoffeinsparung
im Vergleich zu autarken Solarreglern
Regelung einer EMS-Mehrkesselanlage (Kaskade)
• Kaskadenmodul MC400
• Einbindung von 4 EMS-Gas-Wärmeerzeugern (nicht
geeignet für Öl-Wärmeerzeuger oder für Wärme-
pumpen mit EMS-Regelung)
• Serielle oder parallele Betriebsweise
• 1 ungemischeter Heizkreis im Lieferumfang MC400
enthalten
• Weitere Heizkreise und Warmwasserfunktion über
zusätzliche Module MM100 regelbar
Grundlegende Merkmale der Regelung
Seite 59.
Kesselinterne Parameter
Für die Kesselbaureihen Logano plus GB145 und
Logamax plus GB192i beinhaltet der RC300 die Parame-
trierung der kesselinternen Parameter (Kesseldaten).
Bei allen übrigen Kesselbaureihen wird diese Einstellung
über die Bedieneinheit BC10/25/30 am Kessel vorge-
nommen.
3
2
1

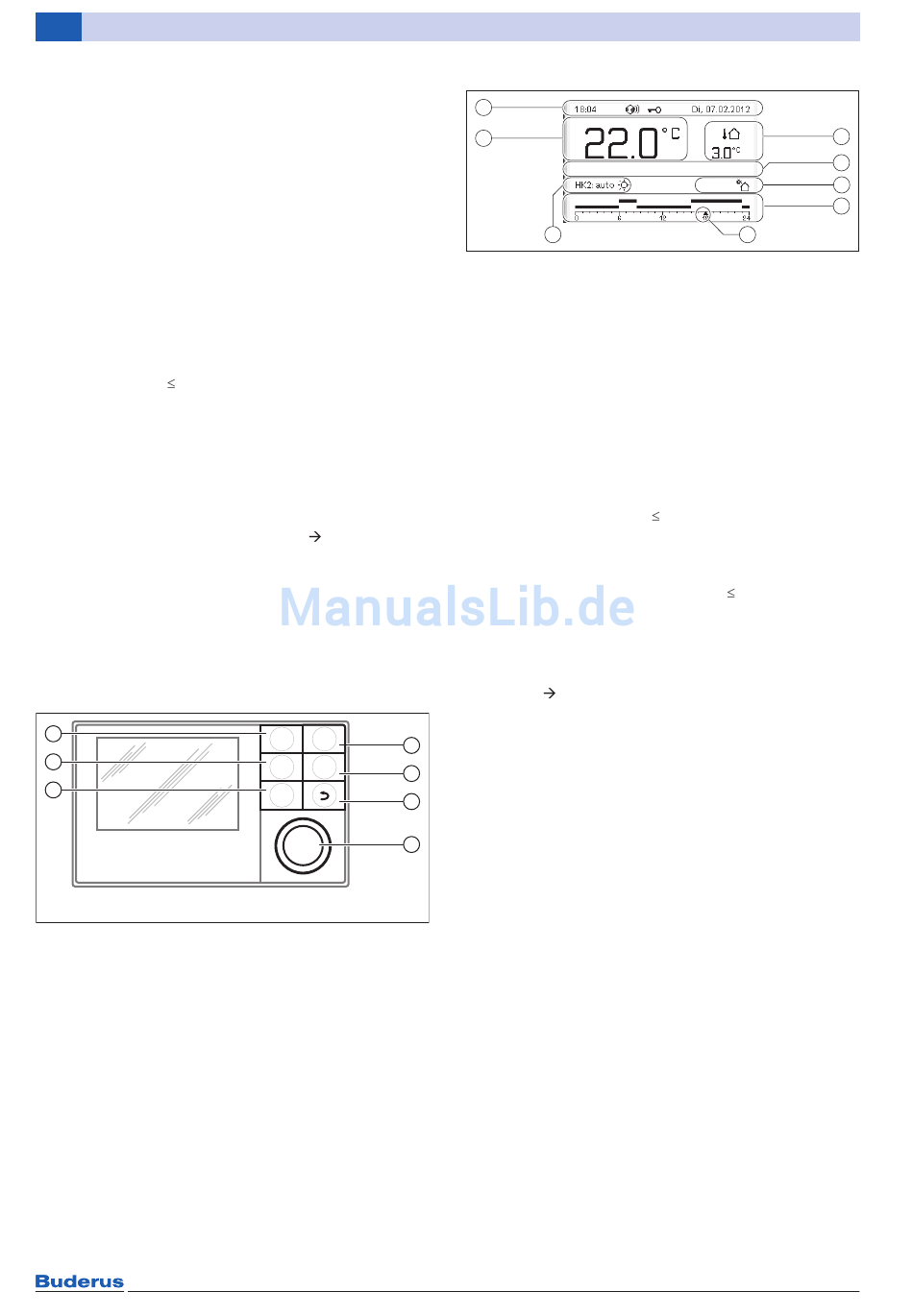

Bild 47 Bedienelemente
[1] fav-Taste - Favoritenfunktionen (Direktaufruf
häufig genutzter Funktionen)
[2] man-Taste - Manueller Betrieb (Heizen/Absenken
dauerhaft aktivieren oder für einstellbare Dauer bis
48 Stunden)
[3] auto-Taste - Automatikbetrieb mit Zeitprogramm
aktivieren
[4] menu-Taste - Hauptmenü öffnen
[5] Info-Taste - Informationen zum aktuellen Anlagen-
zustand oder erklärenden Hilfetext zum aktuell
angezeigten Parameter anzeigen.
[6] Zurück-Taste - Navigation im Menü; zurück zur
vorherigen Bedienseite oder Anzeige
[7] Auswahlknopf - Drehen: Navigation im Menü oder
ausgewählten Wert ändern; Drücken:
Wert auswählen oder nach Änderung bestätigen
76
Tabelle 14 auf
auto menu
4
man info
5
fav
6
7
6 720 804973-75.1T
2
11:45 11:45
20.5 20.5
1
HK 2: auto HK 2: auto
0 0 6 6
8
Bild 48 Beispiel für die Standardanzeige System-Bedien-
einheit RC300
[1] Wertanzeige (hier: Raumisttemperatur 20,5 °C)
[2] Informationszeile (Uhrzeit und Datum)
[3] Außentemperatur
[4] Textinformation (z .B. Störungsanzeige)
[5] Informationsgrafik (hier: Solaranlage läuft / Kinder-
sicherung aktiv)
[6] Zeitprogramm
[7] Zeitmarkierung (aktuelle Uhrzeit)
[8] Betriebsart
Integrierte Digitalschaltuhr
• Programmierbare 6-Kanal-Digitalschaltuhr für Tages-
und Wochenprogramm, 6 Schaltpunkte pro Tag und
Schaltkanal
• Echtzeituhr mit Pufferung für Stromausfall
• Grafisch dargestelltes Zeitprogramm
• Jahresurlaub vorprogrammierbar ( 5 Urlaubs-
perioden für Anlagenteile oder Gesamtanlage,
Urlaubsfunktion nicht für Solar)
Bedieneinheit und Servicetool in einem
• Konfigurationsassistent zur geführten Inbetrieb-
nahme ( Kapitel 2.8.11, Seite 29)
• Funktionstests aller Anlagenteile
• Anzeige Kessel- und Brennerstatus inklusive z. B.
Ionisationsstrom, Pumpenstatus, Modulation
• Anzeige BUS-Status der Anlage (Heizung, Warm-
wasser, Solar, Kaskade)
• Störungsüberwachung und Klartext-Störmeldungen
• Grafisch dargestellte Heizkurven
• Automatische Serviceanzeige
• Optional automatische Anzeige der Kontaktdaten des
Heizungsfachbetriebs bei Störungen oder
anstehenden Wartungen
• Wartungsintervallanzeige nach Betriebsstunden,
Datum usw.
Weitere Funktionen und Merkmale
• Beleuchtetes grafikfähiges LC-Display: Anzeige von
Raumtemperatur, Uhrzeit, Wochentag sowie allen
relevanten Betriebsdaten
• Konfigurationsassistent: einfache automatische
Erkennung der angeschlossenen Komponenten, ge-
führte Inbetriebnahme mit Konfigurationsvorschlag
• Klartextmenü
• Grafische Anzeige der Außentemperatur der letzten
2 Tage („Wetterstation")
• Tastensperre, Kindersicherung
• Info-Taste für Klartextanzeige aktueller Soll- und Ist-
werte sowie Direkthilfe bei Menünavigation und
Parametrierung
