6 Funktionsmodule für die Erweiterung des Regelsystems
6.1 Heizkreis-Schnellmontage-Set oder Solar-
station mit EMS inside

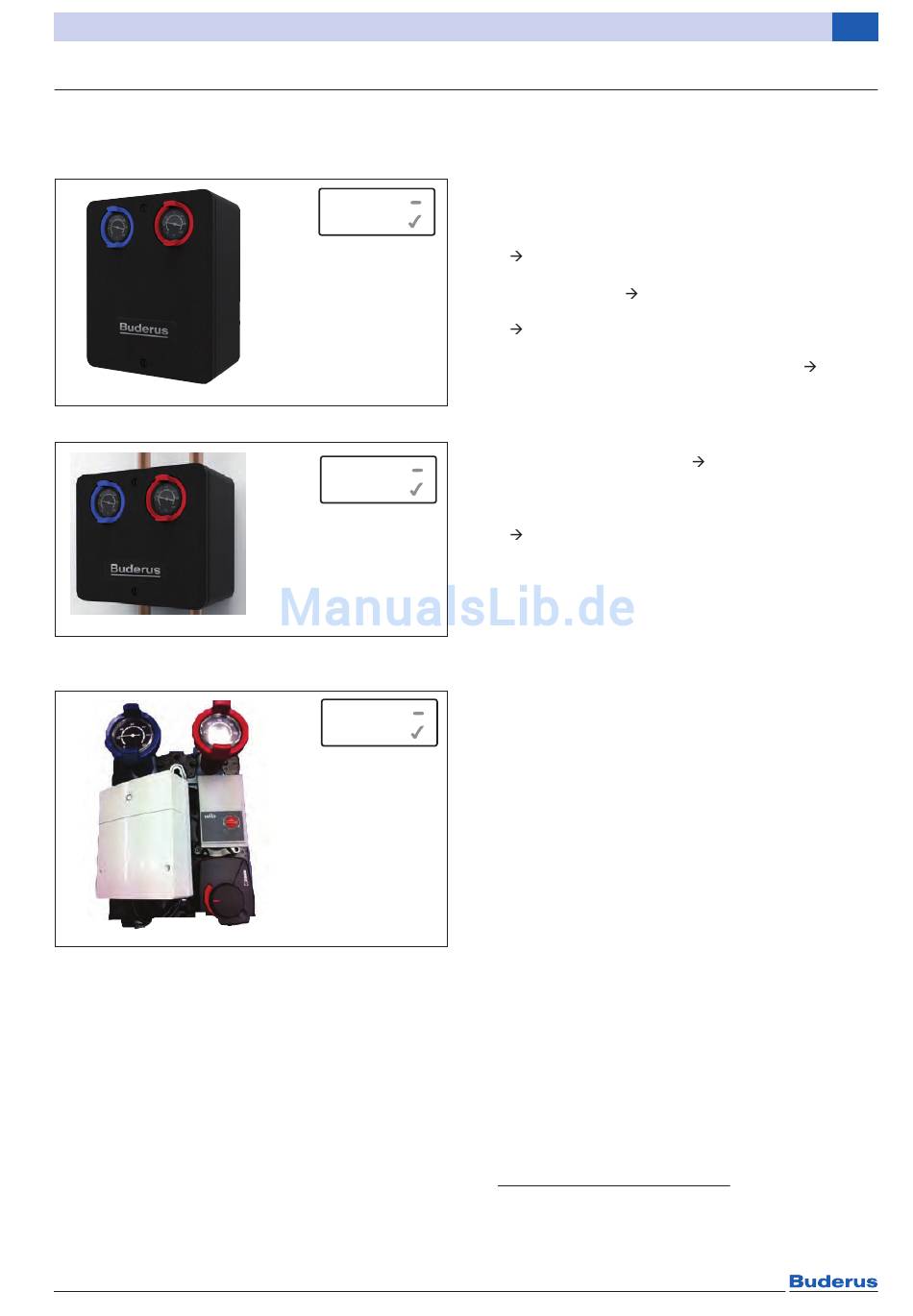

Bild 67 Heizkreis-Schnellmontage-Set (V3)
Bild 68 Heizkreis-Schnellmontage-Set „s" (kompakte Bau-
form)
Bild 69 Heizkreis-Schnellmontage-Set bei geöffneter
Wärmedämmschale: HSM20/25 inklusive Modul
MM100
Logamatic EMS plus – 6 720 818 016 (2016/03)
Funktionsmodule für die Erweiterung des Regelsystems
EMS
EMS plus
6 720 818 016-23.1T
EMS
EMS plus
6 720 818 016-24.1T
EMS
EMS plus
6 720 818 016-50.1T
Heizkreis-Set HS oder HSM (mit Mischermodul MM50)
Im Heizkreis-Set sind alle wichtigen Systembausteine für
den Anschluss eines Heizkreises an den Kessel bereits
vorinstalliert und verdrahtet.
Zur Ausstattung gehören:
• Modulierende stromsparende Hocheffizienzpumpe
( Bild 69)
• Schnellmontageset HSM: Inklusive 3-Wege-Mischer
DN15/20/25/32 ( Bild 69) sowie Mischermodul
MM100 inklusive Vorlauftemperaturfühler
( Kapitel 6.4, Seite 92)
• Je ein wartungsfreier Kugelhahn in Kombination mit je
einem Thermometer für Vor- und Rücklauf (
• Messstelle für den Vorlauftemperaturfühler (bei Heiz-
kreisen mit 3-Wege-Mischer)
• Rückschlagventil
• Die gesamten Verrohrungsteile liegen komplett in
einer Wärmedämmschale (
• Alternativ zur Standard-Bauform auch als kurze Bau-
form mit niedriger Bauhöhe verfügbar für Heizkreis-
Sets ohne Mischer und ohne Modul MM100
( Bild 68).
• Gehäusefarbe: schwarz
Die Heizkreis-Schnellmontage-Sets HS und HSM
stehen wahlweise mit und ohne Mischer sowie mit und
ohne Modul MM100 zur Verfügung. Detaillierte Informa-
tionen dazu finden Sie in den Zubehören der Wärme-
erzeuger im Katalog.
1) HS = Heizkreis-Schnellmontage-Set ohne MIscher
HSM = Heizkreis-Schnellmontage-Set mit Mischer
