9 Anlagenbeispiele
9.5.4 Gas-Brennwertgerät GB145 mit Logamatic EMS plus, solarer Warmwasserbereitung und Heizungs-
unterstützung über Frischwasserspeicher, Rücklauftemperaturregelung über Mischer („Premix Control")
SM200 (1 AH)
4
1
TS1
PS1

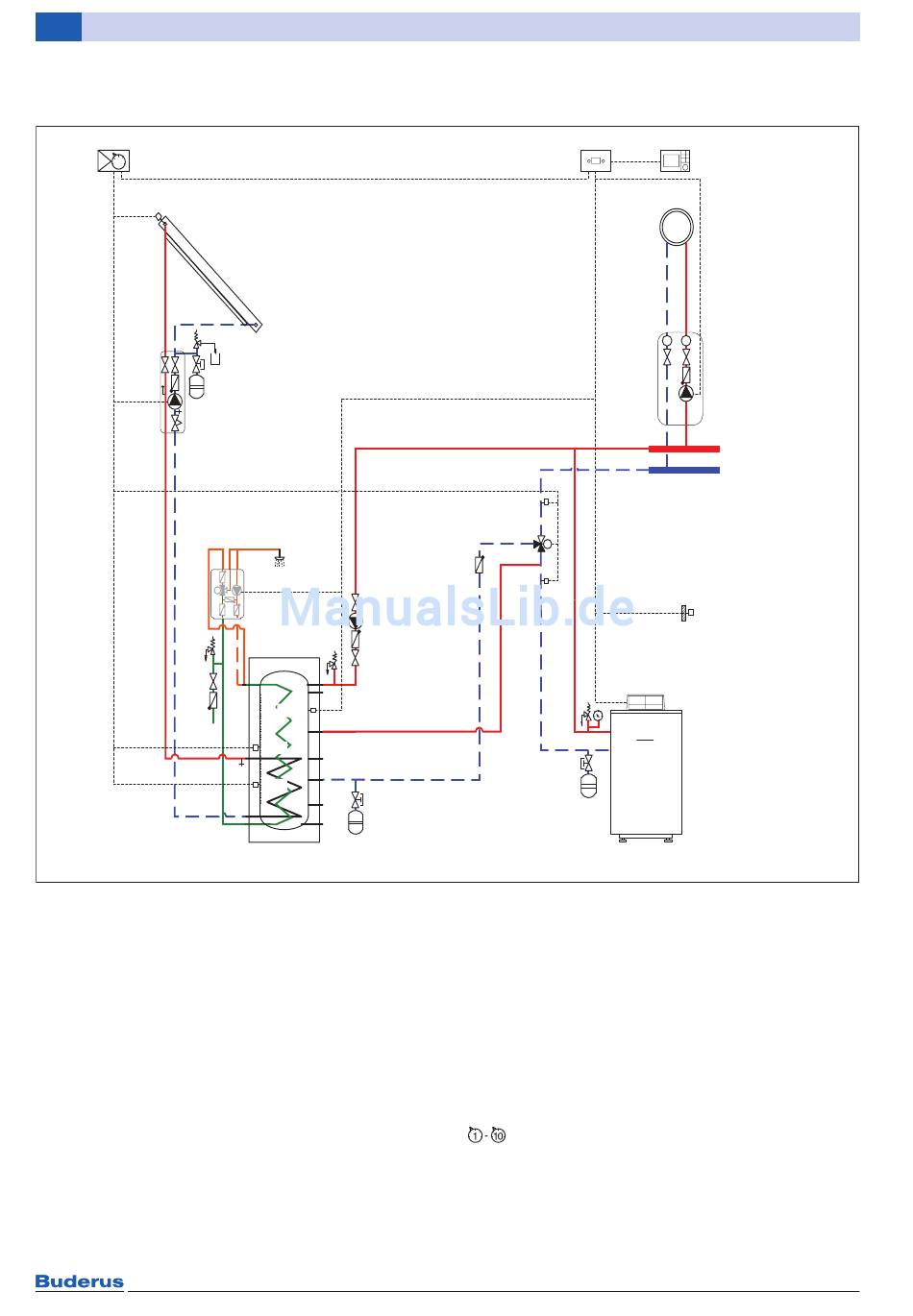

Bild 137 GB145 mit Premix Control
Position des Moduls:
[1] Am Wärmeerzeuger
[2] Am Wärmeerzeuger oder an der Wand
[4] In der Station oder an der Wand
GB Gas-Brennwertgerät
HS Warmwasserspeicher
KS0110 Solarstation
MC100 Regelgerät
PC0 Heizungspumpe
PS1 Solarpumpe Kollektorfeld 1
PW1 Speicherladepumpe
PW2 Zirkulationspumpe
RC300 System-Bedieneinheit
SM200 Modul für erweiterte Solaranlagen
T1 Außentemperaturfühler
TC1 Vorlauftemperaturfühler
TS1 Temperaturfühler Kollektorfeld 1
TS2 Temperaturfühler Speicher 1 unten
164
KS0110
T
PW2
PW1
TW1
TS3
TS2
HS...
MC100
1
TS4
VS1
M
TS8
Buderus
Logano plus GB145
TS3 Temperaturfühler Speicher 1 Mitte
TS4 Temperaturfühler Heizungsrücklauf in
den Speicher
TS8 Temperaturfühler Heizungsrücklauf aus
dem Speicher
TW1 Speichertemperaturfühler
VS1/VS3 3-Wege-Umschaltventil für
Heizungsunterstützung;
Stellung „Auf" = Speicher (Klemme 74)
Stellung „Zu" = Stellung Bypass (Klem-
me 75)
Stellung Kodierschalter SM200:
Stellung „1" bei Kombination mit
RC300,
Stellung „10" bei Kombination mit
SC300
Logamatic EMS plus – 6 720 818 016 (2016/03)
RC300
2
T T
PC0
T1
6 720 807 163-01.3T
