6
Funktionsmodule für die Erweiterung des Regelsystems
Raumtemperaturaufschaltung oder raumtemperatur-
geführte Absenkart bei außentemperaturgeführter
Regelung
• Geeignet für den Anschluss einer Hocheffizienzpumpe
(z. B. als Heizkreis-Schnellmontageset HSM,
Kapitel 6.3, Seite 91)
• Interne Kommunikation über Daten-BUS EMS plus
• Modul zur Wandinstallation (MM50, MM100), Hut-
schieneninstallation (nur MM100) oder zum Einbau in
das Regelgerät (
Tabelle 25).
• Betriebs- und Störungsanzeige über LED
• Nur MM100: Anschluss und Überwachungsmöglich-
keit eines Temperaturwächters für Fußboden-Heiz-
kreis (Anlegethermostat, z. B. TB1). Bei Auslösung
des Temperaturwächters schaltet die Heizkreis-
pumpe aus, der Mischer fährt zu, die zugehörige
Wärmeanforderung an den Kessel wird gelöscht und
eine Störung wird angezeigt.
• Blockierschutz: Pumpe und Mischer werden über-
wacht und nach 24 Stunden Stillstand für kurze Zeit
in Betrieb genommen. Dadurch wird ein Festsitzen
verhindert.
• Nicht kombinierbar mit:
– Bedieneinheiten RC20, RC20RF, RC25, RC35
– Module MM10, WM10, SM10
Lieferumfang
• Modul MM50/MM100 inklusive Installationsmaterial
und Brücke MC1
• 1 Vorlauftemperaturfühler 9 mm (TC1) zur Verwen-
dung in einer Tauchhülse oder als Anlegetemperatur-
fühler (inklusive Installationsmaterial)
• Installationsanleitung
Optionales Zubehör
• Vorlauftemperaturfühler FV/FZ (als Weichenfühler)
• Speicheranschluss-Set mit Speicherfühler 6 mm oder
9 mm
• Temperaturwächter für Fußbodenheizung:
MM100: TB1 (mit Störungsanzeige über Display der
Bedieneinheit)
MM50: AT90
94
Anschlussplan MM50
3
2
230 V AC
VC1
230VAC 230VAC
N L
N
L
N 43
N
L
N
L
N
4
43 44
N
N
M
M
230 V AC 230 V AC
VC1

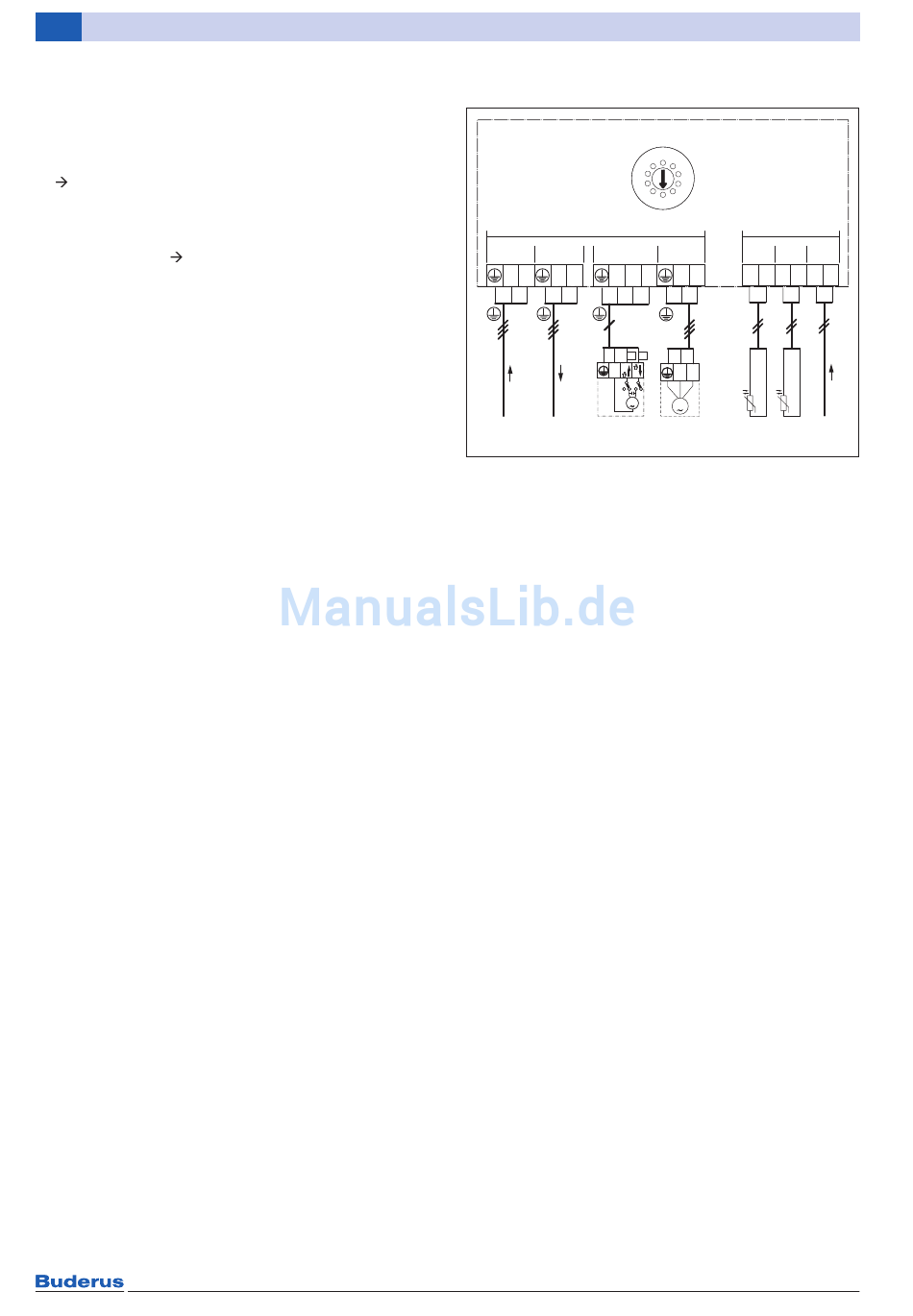

Bild 73 Anschlussplan des Mischermoduls MM50
0...9
Adress-Codierschalter
Stellung 0 – Auslieferungszustand
(keine Funktion)
Stellung 1 ... 4 – Heizkreis 1 ... 4
Stellung 9 – Speicherladekreis 1
BUS
BUS-System EMS plus
MM50
Mischermodul
PC1
Anschluss Heizungspumpe oder
Speicherladepumpe (Hocheffizienz-
pumpe zulässig, maximale Stromspitze
beachten)
T0
Anschluss Temperaturfühler hydrauli-
sche Weiche
TC1
Anschluss Temperaturfühler Heizkreis
oder Warmwasser
VC1
Anschluss Stellmotor 3-Wege-Mischer
oder Zirkulationspumpe
230 V AC
Netzspannung
Logamatic EMS plus – 6 720 818 016 (2016/03)
MM50
5
4
6
7
8
1
< –
24V
PC1
TC1
BUS
T0
1 2 1 2
1 2
44
N 63
N
L
N L
M
BUS
PC1
T0
TC1
6 720 818 016-65.1T
