Buderus Logamatic EMS plus Planungsunterlage Seite 111

120/230VAC 120/230VAC
N L
N L
M
PC0 A0 230 V AC

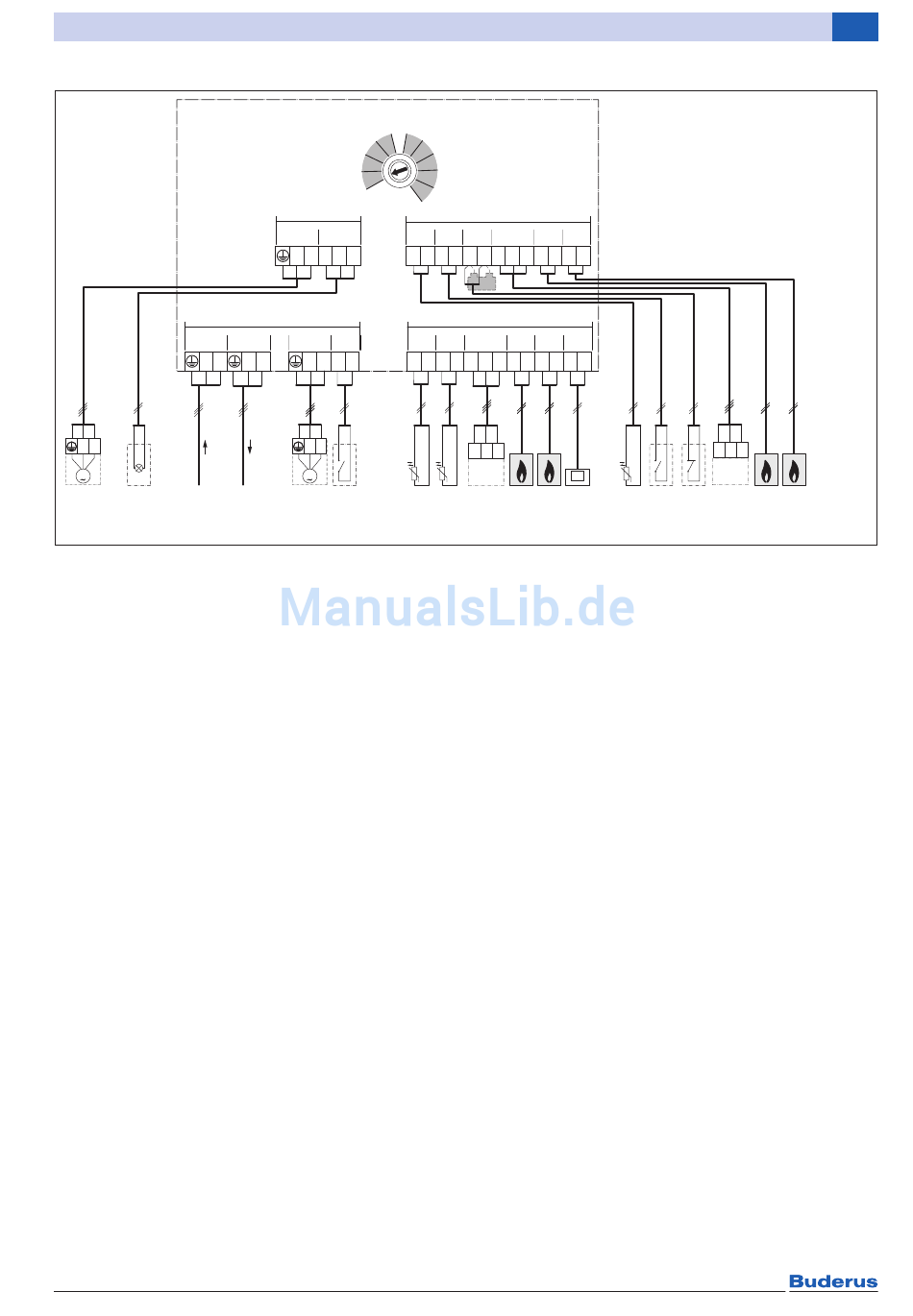

Bild 85 Anschlussplan MC400
230 V AC Anschluss Netzspannung
0...10 V Siehe P0
A0 Fernstöranzeige (NO: Schließerkontakt,
NC: Öffnerkontakt, C: 230 V bauseits)
BUS BUS-System EMS 2/EMS plus (nicht an
BUS1...4 anschließen)
BUS1...4 BUS-System EMS/EMS plus oder
EMS 2/2-Draht-BUS (direkt an
HS1...HS4 oder M1...M4 anschließen)
CON Bedieneinheit mit BUS-System EMS 2/
EMS plus
GLT Gebäudeleittechnik mit 0...10 V-
Schnittstellen
HS1/5/9/13 Wärmeerzeuger 1 (HS1 an BUS1), 2
(HS5 an BUS2), 3 (HS9 an BUS3) und 4
(HS13 an BUS4) an einem einzigen
Logamatic EMS plus
HS1...4 Wärmeerzeuger 1...4 (an BUS1...BUS4)
an erstem untergeordneten
Logamatic EMS plus (M1)
HS5...8 Wärmeerzeuger 1...4 (an BUS1...BUS4)
an zweitem untergeordneten
Logamatic EMS plus (M2)
I2 Schalter für maximale Leistung (alle
Geräte gehen auf max. Leistung, wenn
geschlossen)
I3 Stopp-Schalter (Brücke im Lieferum-
fang enthalten, Wärmeanforderung aller
Logamatic EMS plus – 6 720 818 016 (2016/03)
Funktionsmodule für die Erweiterung des Regelsystems
MC400
4 5 6
3
2
1
0
120/230 V AC
PC0 A0
N 63 NO C NC
120/230 V AC
PC1 IA1
N L N 63 L IN
N L
M
230 V AC PC1 IA1
7
1)
8
9
10 10
24V
T0 I2 I3 OC1 BUS3 BUS4
1 2 1 2 1 2 1 2 3 1 2 1 2
1)
24V
BUS2 BUS
T1 T2 0-10V BUS1
1 2 1 2 1 2 3 1 2 1 2 1 2
1 2 3
0-10V
T1 T2 P0 HS1* HS5* CON
M1* M2*
IA1
M1...4
MC400
MM100
OC1
PC0
PC1
P0
T0
T1
T2
[1]
1 2 3
0-10V
T0 I2 I3 PC0 HS9*
M3*
Geräte wird unterbrochen, wenn geöff-
net)
230 V-Regler (Eingang)
Untergeordnetes Kaskadenmodul 1...4
(BUS1...BUS4)
Kaskadenmodul
Heizkreismodul (EMS 2/EMS plus)
Siehe PC0
Kaskadenpumpe (Kesselkreispumpe,
EIN/AUS oder falls Rücklauffühler T2 in-
stalliert: Drehzahlregelung über
0...10 V-Signal an Anschluss OC1), nur
bei Wärmeerzeugern ohne Pumpe.
Klemmenbelegung OC1: 1 – Masse, 2 –
Ausgang 0...10 V (PWM nicht möglich),
3 – Eingang (optional)
Heizungspumpe: Zubringerpumpe oder
falls max. 1 Heizkreis vorhanden:
Heizungspumpe für einen unge-
mischten Heizkreis ohne MM100
Eingang und Feedback für Leistungs-
regelung über 0... 10 V-Signal (Power
Input und Output); Klemmenbelegung:
1 – Masse, 2 – Ausgang (Output),
3 – Eingang (Input, optional)
Temperaturfühler Vorlauf Weiche bzw.
Wärmetauscher
Temperaturfühler Außentemperatur
Temperaturfühler Rücklauf (nur erfor-
derlich, wenn PC0 mit Drehzahlrege-
lung über 0...10 V-Signal an Anschluss
OC1 angeschlossen ist, sonst optional)
Nur erforderlich, wenn an Anschluss-
klemme I3 kein Stopp-Schalter ange-
schlossen ist.
6
HS13*
M4*
6 720 809 449-16.3O
