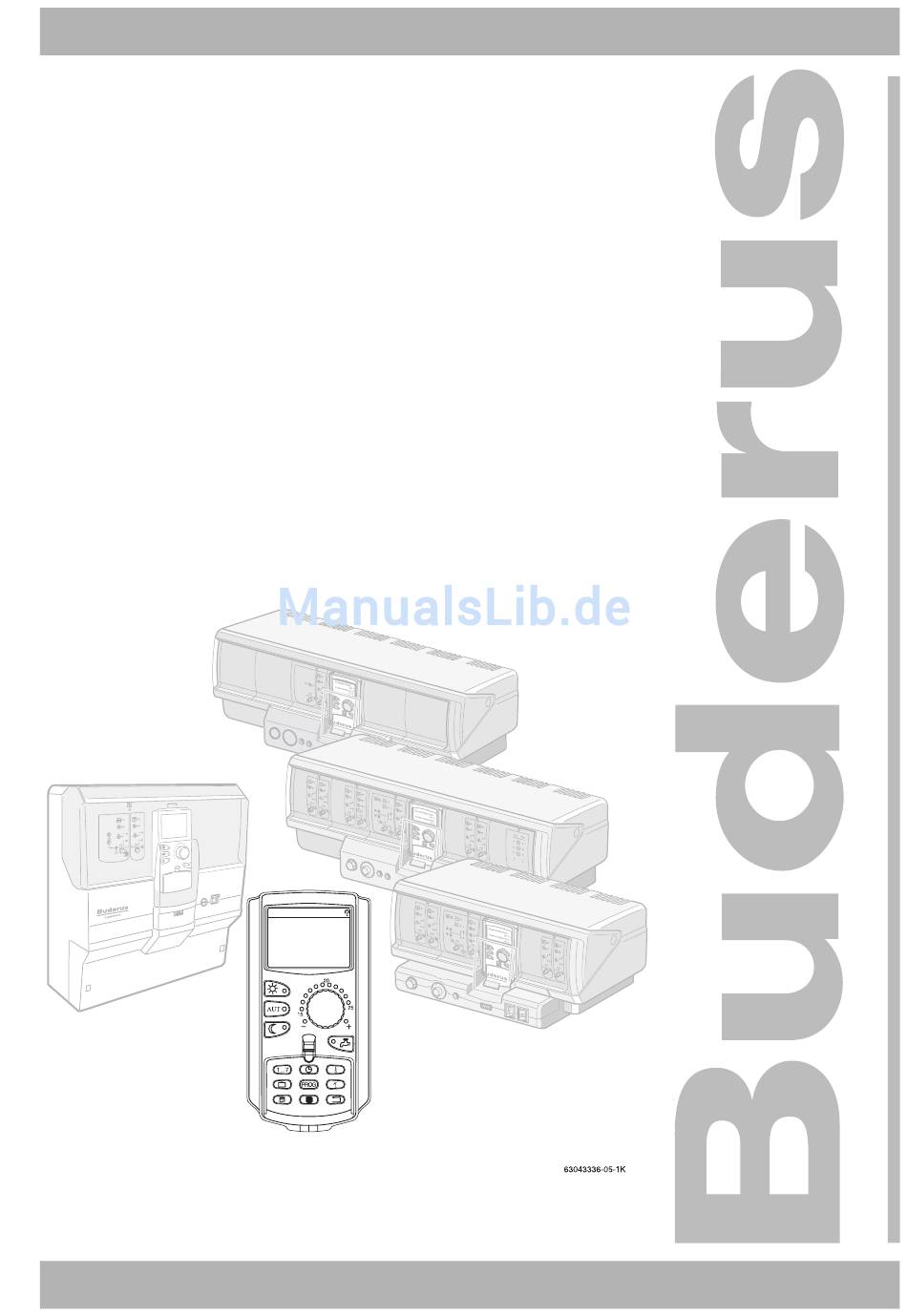

7 747 002 452 – 09/2006 DE/CH/AT
Serviceanleitung
Sonderparameter
Logamatic 4000
Bitte vor Servicearbeiten sorgfältig lesen
Für das Fachhandwerk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamatic 4000

Inhaltszusammenfassung für Buderus Logamatic 4000

  • Seite 1 7 747 002 452 – 09/2006 DE/CH/AT Für das Fachhandwerk Serviceanleitung Sonderparameter Logamatic 4000 Bitte vor Servicearbeiten sorgfältig lesen...

  • Seite 2: Inhaltsverzeichnis

    ........29 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...
  • Seite 3 8.2.2 Hydrauliken mit hydraulischer Weiche ......37 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 4: Allgemeines

    Die grau markierten Bedienelemente werden für diese Funktion verwen- det. Schlüsselcode eingeben Die Serviceebene wurde damit akti- viert! SERVICEEBENE Diese Tasten gleichzeitig drücken und Allg. Kenndaten anschließend loslassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 5: Bediensystematik Drücken Und Drehen

    Die Anzeige der in Abb. 1, Pos. 1 wählbaren Menüs sind anlagenabhängig. Das Untermenü ist wie im Beispiel Abb. 2 dargestellt aufgebaut. Strategie Wert ändern Abb. 2 Anzeigen-Beispiel Untermenü Pos. 1: Parameter Pos. 2: Einstellbereich Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 6: Allgemeine Kenndaten

    Mittel Einstellung Faktor ALLG. KENNDATEN Leicht Gebäudeart Mittel mittel Schwer Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Aussen Laufzeit 0 bis 99 Minuten 6 Minuten Aussen Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 7: Kesselkenndaten Bodenstehender Heizkessel - Brenneransteuerung

    Flammenbild und Abgasgrenzwer- te beeinflusst. – Das eingesetzte Brennerfabrikat entscheidet weiter- hin, ob die 2.Stufe durch Logamatic 4000 modulie- rend oder stufig angesteuert werden kann. – Im Zusammenhang mit einem modulierenden Bren- ner wird mit der 2.Stufe die Freigabe der Modulation gemeint.

  • Seite 8: Hysteresen Für Das Ein- Und Ausschalten Der Brennerstufe 1 Und 2

    1 und Volllast eingeschaltet (70 °C - 5 K - 4 K= 61 °C alle Stufen EIN). Anhand der nachfolgenden Parameter können Sie die beschriebene Brennerhysterese verändern bzw. den Bedürfnissen anpassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 9: Eine Brennerstufe Ein

    Brenner mit der kompletten Leistung vom Re- gelgerät freigegeben und eingeschaltet. Kesselkenndaten Parameter 26 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Kesselkenndaten Alle Brennerstufe EIN 2 bis 100 K Kesselkenndaten Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 10: Eine Brennerstufe Aus

    Brenner komplett ausgeschaltet. Kesselkenndaten Parameter 23 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Kesselkenndaten Alle Brennerstufen AUS 2 bis 100 K Kesselkenndaten Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 11: Dynamische Schaltdifferenz Für 2. Brennerstufe

    Zeit seinen Sollwert, aber nicht den Wert der Ausschalthysterese. Anhand der beiden nachfolgenden Parameter können Sie die beschriebenen Integrale verändern bzw. den Be- dürfnissen anpassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 12: Einschaltintegral Einzelkessel-Anlage 2.Stufe

    Kleinlast bzw. auf Brennerstufe 1 zurück. Kesselkenndaten Parameter 22 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Kesselkenndaten Ausschaltintegral Stufe 2 4 bis 75 K 15 K Kesselkenndaten Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 13: P- Und D-Anteil Bei Modulierenden Brennern Einstellen

    Brenner und desto schneller reagiert der Brenner auf die Regelabweichung. Je größer der P-Bereich gewählt wird, desto kleiner sind bei gleicher Regelabweichung die Stellimpulse für den Brenner und desto langsamer reagiert der Brenner auf die Regelabweichung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 14: D-Anteil Bei Modulierenden Brennern Einstellen

    Kesselkenndaten Parameter 17 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Kesselkenndaten D-Anteil bei modulierenden Brennern einstellen 0 bis 100 (0,03 min) 50 (0,03 min) Kesselkenndaten Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 15: Strategie Für Bodenstehende Heizkessel

    Strategie für bodenstehende Heizkessel Strategie für bodenstehende Heizkessel Das Regelsystem Logamatic 4000 kann durch Erweite- rung mit dem Funktionsmodul FM447 eine Mehrkessel- anlage von bis zu 3 bodenstehenden Heizkesseln regeln. Das Funktionsmodul FM447 muss hierfür in ein Regel- gerät Logamatic 4311/12 des Führungskessels instal- liert sein.
  • Seite 16 Temperaturschwelle 2 (Para- meter 31) wählen. Strategie Parameter 31 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Strategie Temperaturschwelle 2 -30 bis 30 °C 10 °C Strategie Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 17: Außentemperaturabhängige Kesselfolge - Einstellung Der Schaltreihenfolgen

    Strategie Parameter 4 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Strategie 1 - 6 Kesselfolge 2 Einstellung Kesselfolge 1-2-3 Strategie 2-1-3 3-2-1 Wert ändern 1-3-2 2-3-1 3-1-2 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 18: Kesselfolge 3

    Brennerstufe an oder wählt die Brennerstufe ab. Die Regelung des Heizkessels bleibt im Regelgerät Logamatic 4311/12. Deshalb werden gegebenenfalls die Kesselbetriebsbedingungen erfüllt, dann erst die durch die Strategie geforderte Vorlauf-Solltemperatur. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...
  • Seite 19 Startlast, mit der jeder Brenner startet. Je nach ein- gesetztem Brennerfabrikat variiert die Kleinlast zwi- schen 10 % bis 60 %. Diese Größe wird durch die Brenner-Technik vorgegeben und entsprechend in Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...
  • Seite 20 Strategie für bodenstehende Heizkessel die Logamatic 4000 übernommen. Das eingesetzte Brennerfabrikat entscheidet weiterhin, ob die 2.Stufe durch Logamatic 4000 modulierend oder stufig ange- steuert wird. In diesem Zusammenhang spricht man von einem modulierenden oder stufigen Brenner. – Die Anpassung des Regelverhaltens der Strategie an die Anforderungen der jeweiligen Anlage beruht auf einer Vielzahl von Einflussfaktoren.

  • Seite 21: Zuschalten Und Freigabe Einzelner Brennerstufen

    15 K Wert ändern Einschaltintegral Stufe 2 Strategie 4 bis 75 K 15 K Wert ändern Einschaltintegral Stufe 3 Strategie 4 bis 75 K 15 K Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 22: Abschalten Und Abwählen Einzelner Brennerstufen

    3 ab? 15 K s * 400 = 6000 K Die Strategie gibt in Werkseinstellung bei 6000K s die Volllast des Brenners ein bzw. gibt die Modulation frei. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...
  • Seite 23 15 K Wert ändern Ausschaltintegral Stufe 5 Strategie 4 bis 75 K 15 K Wert ändern Ausschaltintegral Stufe 6 Strategie 4 bis 75 K 15 K Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 24: Verzögerungszeit Leistungssperre

    Stufen auf die momentane/aktuelle Vorlauf-Isttempera- tur gesetzt wird. Damit erreicht man, dass das Regelin- tegral nach einer Freigabe von Stufen sehr langsam hochgezählt wird und somit die neu freigegebene Stufe Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 25: Fühlerumschaltung Systemvorlauffühler (Fvs)

    -> Strategie 0 - 2 Fühlerumschaltung Fühler FVS Einstellung Umschaltung Strategie keine direkt (direkt mit Brenneran- Wert ändern steuerung) nach Nachlauf (nach Bren- neransteuerung und Nachlauf der Kesselkreis- pumpe) Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 26: Uba-Strategie

    Betrag angehoben wird. UBA-Strategie Parameter 7 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> UBA-Strategie Anhebung Sollwert hydraulische Weiche UBA-Strategie 0 bis 30 K 20 K Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 27: Zuschaltverhalten Der Kaskadenregelung Mit Fm456 Und Fm457 Bei Großen Sollwertsprüngen (>10 K)

    Wärmeanforderung erfüllen und entscheidet über die Freigabe weiterer Leistungsstufen. UBA-Strategie Parameter 14 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> UBA-Strategie Anfahrzeit UBA-Strategie 1 bis 10 min 5 min Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 28: Freigeben Weiterer Leistungsstufen

    Besser ist aber die Ursache zu beseiti- gen. UBA-Strategie Parameter 23 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> UBA-Strategie Änderung der Leistungsstufen UBA-Strategie 10 bis 100 min 30 min Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 29: Solarfunktion

    Wert überschreitet, schaltet der Solar- kreis über die Solarkreispumpe PSS1 ein. Ausschaltbedingung: Fällt die Temperaturdifferenz zwischen Kollektor und Speicher unter den eingestellten Wert, schaltet der So- larkreis über die Solarkreispumpe PSS1 ab. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 30: Einschaltbedingung Temperaturdifferenz Für Speicher 1

    Modulation laufen (siehe Parameter 2). Solar Parameter 10 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Solar Ausschalttemperaturdifferenz Speicher 1 Solar 5 bis 15 K Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 31: Einschaltbedingung Temperaturdifferenz Für Speicher 2

    (FSS) und Kollektor (FSK) unterschritten wird. Solar Parameter 21 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Solar Ausschalttemperaturdifferenz Speicher 2 Solar 5 bis 15 K Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 32: Warmwasserfunktion

    Warmwasser Parameter 18 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Warmwasser Zeitspanne nach der die Fehlermeldung „WW bleibt kalt“ erscheint Warmwasser 1 bis 16 Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 33: Minimale Modulation Für Primärkreispumpe Bei Lap (Fm445)

    Ladung des Trinkwasserspeichers minimal runter- modulieren kann. Warmwasser Parameter 36 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> Warmwasser Minimale Pumpenmodulation PS1 Warmwasser 1 bis 60 % 30 % Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 34: Alternativer Wärmeerzeuger

    Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> alternativer WE Temperaturdifferenz zwischen FWV und FPU zur Ansteuerung PWE alternativer WE 4 bis 20 K 12 K Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 35: Temperaturdifferenz Zwischen Fwv Und Fwr Zur Ansteuerung Pwe

    Wärmeerzeuger möglichst lang den Bedarf der Heizungsanlage abdecken, bis der Öl-/Gaskessel hin- zugeschaltet wird. Speziell in Anlagen, in denen ein von Logamatic 4000 gestarteter automatischer alternativer Wärmeerzeuger auf einen Pufferspeicher oder eine hydraulische Weiche arbeitet, kann die Verzögerungszeit, die in Werksein- stellung 30 Minuten beträgt, angepasst werden.

  • Seite 36: Hydrauliken Mit Pufferspeicher

    Alternativer WE Parameter 33 Eingabebereich Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> alternativer WE Zeitspanne bis zur Freigabe des Öl-/Gaskessel alternativer WE 0 bis 48 Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...

  • Seite 37: Hydrauliken Mit Hydraulischer Weiche

    Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> alternativer WE Freigeben Öl-/Gaskessel bei Untertemperatur in der hydraulischen Weiche alternativer WE 0 bis 100 min 30 min Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...
  • Seite 38 Werkseinstellung Serviceebene -> Sonderparameter -> Kundendienst Einstell -> alternativer WE Sperren Öl-/Gaskessel bei Übertemperatur in der hydraulischen Weiche alternativer WE 0 bis 100 min 30 min Wert ändern Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...
  • Seite 39 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Sonderparameter Logamatic 4000 • Ausgabe 09/2006...
  • Seite 40 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
